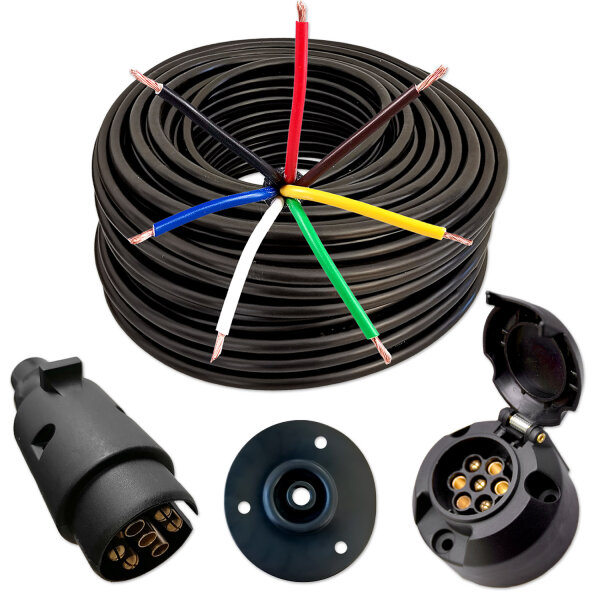

Anhängerkabelset | 7-adrig | 7x1,5mm² | Stecker und Dose | 10 Meter
-
Typ: Anhängerkabelset, Anhängerkabelbaum, KFZ-Verkabelung, Fahrzeugkabel, 7-polige Verkabelung
-
Kabeltyp: FLRY-Y
-
Kabelquerschnitt: 7x1,5mm²
-
Nennspannung: 12V (Bordnetz), Kabel bis 60V · Prüfspannung: 1000V
-
Adernanzahl: 7
-
Leiter: Kupfer, feindrähtig (Class 5) gemäß DIN ISO 6722
-
Isolierung: PVC T2, farbcodiert
-
Außenmantel: Spezial-PVC, schwarz
-
Außendurchmesser: ca. 8,9 mm
-
Kabellänge: 10 m (Zuschnitt)
-
Steckverbindung: 7-polig (Stecker & Steckdose)
-
Steckdosentyp: Rund, 12V, Kunststoff
-
Steckdosenbefestigung: 3 Schrauben (nicht enthalten)
-
Steckertyp: 7-polig, 12V, Kunststoff mit Messingkontakten
-
Dichtung: Kunststoff-/Gummimischung, 3-Punkt-Befestigung, Öffnung erweiterbar
Eigenschaften:
-
Leistungsstarkes Kabel 7x1,5mm² – für Verbraucher mit höherem Strombedarf geeignet
-
10 Meter Kabellänge – optimal für längere Anhänger, Wohnwagen oder Transporter
-
7-poliger Stecker und Steckdose – kompatibel mit Standard-Anhängerverbindungen
-
Messingkontakte für verlässliche Stromübertragung und geringen Übergangswiderstand
-
Dichtung mit anpassbarer Kabeldurchführung – schützt vor Feuchtigkeit und Staub
-
Robuste Bauform aus widerstandsfähigem Kunststoff – langlebig und montagefreundlich
Anwendungsbereiche:
-
Anhängerbetrieb – Pkw-, Lkw- und Motorradanhänger nach ISO 1724
-
Land- & Forstwirtschaft – Geräteanhänger, Pferde- und Viehtransporter
-
Freizeit & Camping – Wohnwagen, Caravan, Bootstrailer
-
Nutzfahrzeuge – Transporter, Baustellenfahrzeuge, Werkstattanhänger
-
Tuning & Ersatz – Reparatur, Nachrüstung oder Verlängerung bestehender Kabelsätze
Beschreibung:
Dieses 7-adrige Anhängerkabelset mit 10 m FLRY-Y 7x1,5 mm² bietet eine zuverlässige und leistungsstarke Verkabelungslösung für Anhänger, Wohnwagen und Nutzfahrzeuge. Das hochwertige Fahrzeugkabel mit feindrähtigen Kupferleitern nach DIN ISO 6722 ist flexibel, strapazierfähig und beständig gegen Öl, Abrieb und Feuchtigkeit.
Dank des großen Leiterquerschnitts eignet sich dieses Set besonders für Verbraucher mit höherem Energiebedarf. Mitgeliefert werden eine runde 7-polige Steckdose, ein passender Stecker sowie eine Dichtung für sichere Montage. Die Messingkontakte sorgen für eine stabile und langlebige Stromübertragung.
Verwendungshinweise:
-
Kabel vorbereiten: Adern gemäß 7-poligem Schaltplan (ISO 1724) abisolieren und sortieren
-
Stecker anschließen: Leiter mit Schraubklemmen befestigen, festen Sitz prüfen
-
Steckdose montieren: Mit Schrauben am Fahrzeug fixieren, Dichtung einsetzen und Kabeldurchführung anpassen
-
Hinweis: Montageschrauben für die Steckdose sind nicht im Lieferumfang enthalten
-
Kabel verlegen: spannungsfrei, vor Hitze und Kanten geschützt, Scheuerschutz verwenden
-
Funktionskontrolle: Nach Installation alle Licht- und Signalwege (Blinker, Bremse, Schlusslicht, Nebellicht) testen
-
Zusatzhinweis: Set ist nicht vormontiert, Endmontage erfolgt durch Anwender oder Fachbetrieb
Kontaktbelegung (7-polig, ISO 1724, 12 V):
| Pin |
Funktion |
Kabelfarbe |
| 1 |
Linker Blinker |
Gelb |
| 2 |
Nebellicht / frei |
Blau |
| 3 |
Masse (Rückleitung) |
Weiß |
| 4 |
Rechter Blinker |
Grün |
| 5 |
Rechts Begrenzungs-/Schlusslicht |
Braun |
| 6 |
Bremse |
Rot |
| 7 |
Links Begrenzungs-/Schlusslicht |
Schwarz |
Hinweis: Die Farbzuordnung entspricht der gängigen Norm, kann jedoch je nach Fahrzeug/Anhänger variieren. Vor Montage stets den Schaltplan prüfen.
Sicherheits- & Warnhinweise:
-
Nur für den bestimmungsgemäßen Gebrauch im Bereich Kfz-Elektrik und Anhänger geeignet.
-
Montage nur durch fachkundige Personen oder eine Fachwerkstatt durchführen lassen.
-
Vor Beginn der Installation Fahrzeug stromlos machen (Minuspol der Starterbatterie abklemmen).
-
Kabel vor mechanischer Beschädigung schützen (Scheuern, Quetschen, Hitzequellen vermeiden).
-
Maximale Nennspannung und Stromstärke beachten – Überlastung kann zu Brand oder Ausfall führen.
-
Keine Beschädigungen verwenden – defekte Kabel, Stecker oder Dosen sofort austauschen.
-
Produkt ist nicht für Netzspannung (230 V) geeignet.
-
Von Kindern fernhalten.
Lieferumfang:
- 1× FLRY-Y Anhängerkabel 7x1,5mm², 10 m
- 1× Anhängerstecker 7-polig, Kunststoff
- 1× Anhängersteckdose 7-polig, Kunststoff, rund
- 1× Dichtung für runde Steckdose
