Anhängerkabelset | 7-adrig | 7x1,5mm² | Stecker und Dose | 5 Meter

Anhängerkabelset | 7-adrig | 7x1,5mm² | Stecker und Dose | 5 Meter

Artikelnummer: 00720
GTIN: 0685293955352
HAN: TCS-715-5-PS
Kategorie: Anhänger Kabelsets
Hersteller: Impulse Innovation

Artikel zurzeit vergriffen

Momentan nicht verfügbar

Anhängerkabelset | 7-Adrig | Stecker und Dose | 7x1,5mm² | 5 Meter

Typ: Kabelset, Anhängerkabel, 7-adriges Kabel, Mehradriges Kabel, Fahrzeugkabel, FLRY-Y Leitung, Stromkabel PKW, Stecker, Steckdose, Dichtung
Kabeltyp: FLRY-Y
Leiteranzahl: 7
Leiterquerschnitt: 1,5 mm²
Leitermaterial: Kupfer (Class 5)
Isolierung: PVC T2, farbcodiert
Außenmantel: Spezial-PVC
Außendurchmesser: ca. 8,9 mm
Farbe Mantel: Schwarz
Leiterfarben: Blau, Gelb, Schwarz, Rot, Weiß, Grün, Braun
Form: Rund
Nennspannung: 60 V · Prüfspannung: 1000 V
Temperaturbereich: -40 °C bis +105 °C
Biegeradius: 12 × D
Kabellänge: 5 m Zuschnitt
Kontakte Stecker/Dose: 7
Kontaktmaterial Stecker/Dose: Messing
Material Stecker/Dose: Kunststoff
Farbe Stecker/Dose: Schwarz
Bauform Dose: Rund
Befestigung Steckdose/Dichtung: 3 Schrauben (nicht enthalten)
Sonstiges (Dichtung): Kabeldurchführung nach Bedarf vergrößerbar
Montagezustand: zur individuellen Montage

Eigenschaften:

Erhöhte Strombelastbarkeit dank 1,5 mm² Kupferleiter – ideal für Verbraucher mit höherem Energiebedarf.
5 m Zuschnitt – optimal für mittlere Verkabelungen im KFZ-Bereich.
Robuster 7-poliger Anhängerstecker und 7-polige Steckdose aus Kunststoff, mit Messingkontakten für zuverlässige Stromübertragung.
Dichtung mit anpassbarer Kabeldurchführung für saubere, feuchtigkeitsgeschützte Montage.
Kabelanschluss über integrierte Schraubklemmen in Stecker und Dose – sichere und wieder lösbare Verbindung.
Individuelle Montage – freie Längen- und Anschlussgestaltung für unterschiedliche Projekte.

Anwendungsbereiche:

Anhängerbetrieb – Pkw-, Lkw- und Motorradanhänger nach ISO 1724
Land- & Forstwirtschaft – Geräteanhänger, Pferde- und Viehtransporter
Freizeit & Camping – Wohnwagen, Caravan, Bootstrailer
Nutzfahrzeuge – Transporter, Baustellenfahrzeuge, Werkstattanhänger
Tuning & Ersatz – Reparatur, Nachrüstung oder Verlängerung bestehender Kabelsätze

Beschreibung:

Dieses 7-adrige Anhängerkabelset mit 5 m FLRY-Y 7x1,5 mm² Fahrzeugleitung kombiniert ein verstärktes Kabel für höhere Stromlasten mit einem 7-poligen Stecker, einer passenden runden Steckdose und einer Dichtung. Die Messingkontakte gewährleisten stabile Übergänge, während die vergrößerbare Kabeldurchführung der Dichtung eine saubere, feuchtigkeitsgeschützte Installation ermöglicht. Der Kabelanschluss erfolgt über integrierte Schraubklemmen in Stecker und Dose – sicher, präzise und jederzeit wieder lösbar.

Mit seinem 1,5 mm² Leiterquerschnitt ist dieses Set besonders geeignet für Verbraucher mit höherem Energiebedarf. Ob in Werkstatt, Fuhrpark, Handwerk oder DIY-Projekten – dieses Kabelset stellt die optimale Grundlage für eine normgerechte 7-polige Anhängerbeleuchtung bereit.

Verwendungshinweise:

Kabel vorbereiten: Adern gemäß 7-poligem Schaltplan (ISO 1724) abisolieren und sortieren
Stecker anschließen: Leiter mit Schraubklemmen befestigen, festen Sitz prüfen
Steckdose montieren: Mit Schrauben am Fahrzeug fixieren, Dichtung einsetzen und Kabeldurchführung anpassen
Hinweis: Montageschrauben für die Steckdose sind nicht im Lieferumfang enthalten
Kabel verlegen: spannungsfrei, vor Hitze und Kanten geschützt, Scheuerschutz verwenden
Funktionskontrolle: Nach Installation alle Licht- und Signalwege (Blinker, Bremse, Schlusslicht, Nebellicht) testen
Zusatzhinweis: Set ist nicht vormontiert, Endmontage erfolgt durch Anwender oder Fachbetrieb

Kontaktbelegung (7-polig, ISO 1724, 12 V):

Pin	Funktion	Kabelfarbe
1	Linker Blinker	Gelb
2	Nebellicht / frei	Blau
3	Masse (Rückleitung)	Weiß
4	Rechter Blinker	Grün
5	Rechts Begrenzungs-/Schlusslicht	Braun
6	Bremse	Rot
7	Links Begrenzungs-/Schlusslicht	Schwarz

Hinweis: Die Farbzuordnung entspricht der gängigen Norm, kann jedoch je nach Fahrzeug/Anhänger variieren. Vor Montage stets den Schaltplan prüfen.

Sicherheits- & Warnhinweise:

Nur für den bestimmungsgemäßen Gebrauch im Bereich Kfz-Elektrik und Anhänger geeignet.
Montage nur durch fachkundige Personen oder eine Fachwerkstatt durchführen lassen.
Vor Beginn der Installation Fahrzeug stromlos machen (Minuspol der Starterbatterie abklemmen).
Kabel vor mechanischer Beschädigung schützen (Scheuern, Quetschen, Hitzequellen vermeiden).
Maximale Nennspannung und Stromstärke beachten – Überlastung kann zu Brand oder Ausfall führen.
Keine Beschädigungen verwenden – defekte Kabel, Stecker oder Dosen sofort austauschen.
Produkt ist nicht für Netzspannung (230 V) geeignet.
Von Kindern fernhalten.

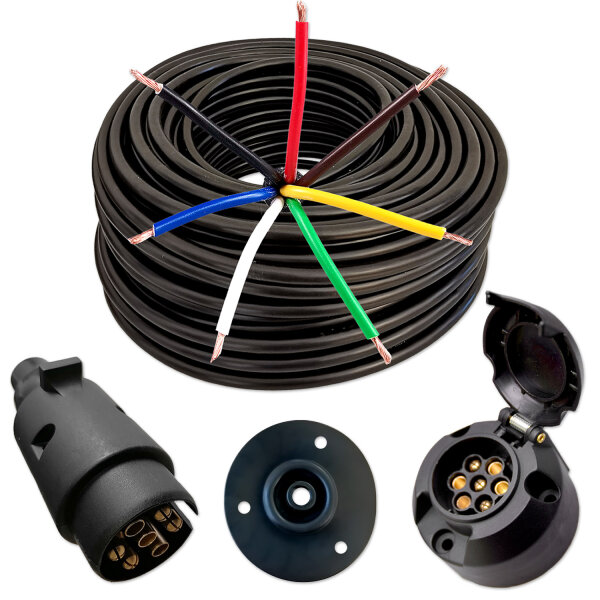

Lieferumfang:

1× FLRY-Y Anhängerkabel 7x1,5 mm², 5 m
1× Anhängerstecker 7-polig, Kunststoff (Anschluss über Schraubklemmen)
1× Anhängersteckdose 7-polig, Kunststoff, rund (Anschluss über Schraubklemmen)
1× Dichtung für runde Steckdose
