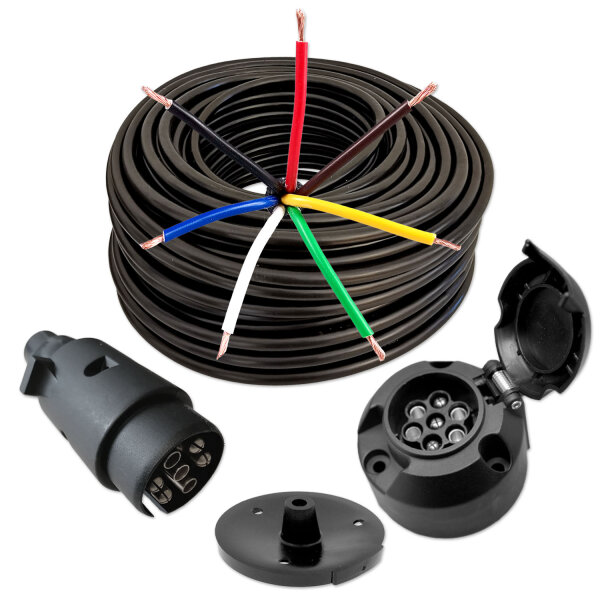

Anhängerkabelset | 7-Adrig | Stecker und Dose | 7x1mm² | 5 Meter
-
Typ: Kabelset, Anhängerkabel, 7-adriges Kabel, Mehradriges Kabel, Fahrzeugkabel, FLRY-Y Leitung, Stromkabel PKW, Stecker, Steckdose, Dichtung
-
Kabeltyp: FLRY-Y
-
Leiteranzahl: 7
-
Leiterquerschnitt: 1 mm²
-
Leitermaterial: Kupfer (Class 5), feindrähtig gemäß DIN ISO 6722
-
Isolierung: PVC T2, farbcodiert
-
Außenmantel: Spezial-PVC
-
Außendurchmesser: ca. 8,0 mm
-
Farbe Mantel: Schwarz
-
Leiterfarben: Blau, Gelb, Schwarz, Rot, Weiß, Grün, Braun
-
Form: Rund
-
Nennspannung (System): 12 V
-
Nennspannung (Kabel): 60 V · Prüfspannung: 1000 V
-
Temperaturbereich: -40 °C bis +105 °C
-
Biegeradius: 12 × D
-
Kabellänge: 5 m Zuschnitt
-
Gewicht Kabel: ca. 153 g/m (≈ 765 g bei 5 m)
-
Kontakte Stecker/Dose: 7
-
Kontaktmaterial Stecker/Dose: Messing
-
Material Stecker/Dose: Kunststoff
-
Farbe Stecker/Dose: Schwarz
-
Bauform Dose: Rund
-
Befestigung Steckdose/Dichtung: 3 Schrauben (nicht enthalten)
-
Sonstiges (Dichtung): Kabeldurchführung nach Bedarf vergrößerbar
-
Montagezustand: zur individuellen Montage
Eigenschaften:
- Hochwertiges FLRY-Y 7x1 mm² Fahrzeugkabel – flexibel, farbcodiert und temperaturfest von -40 °C bis +105 °C.
-
5 m Zuschnitt – passend für kurze bis mittlere Verkabelungen im KFZ-Bereich.
- Robuster 7-poliger Anhängerstecker und 7-polige Steckdose aus Kunststoff, mit Messingkontakten für zuverlässige Stromübertragung.
- Dichtung mit anpassbarer Kabeldurchführung für saubere, feuchtigkeitsgeschützte Montage.
-
Kabelanschluss über integrierte Schraubklemmen in Stecker und Dose – sichere und wieder lösbare Verbindung.
-
Individuelle Montage – freie Längen- und Anschlussgestaltung für unterschiedliche Projekte.
Anwendungsbereiche:
-
Anhängerbetrieb – Pkw-, Lkw- und Motorradanhänger nach ISO 1724
-
Land- & Forstwirtschaft – Geräteanhänger, Pferde- und Viehtransporter
-
Freizeit & Camping – Wohnwagen, Caravan, Bootstrailer
-
Nutzfahrzeuge – Transporter, Baustellenfahrzeuge, Werkstattanhänger
-
Tuning & Ersatz – Reparatur, Nachrüstung oder Verlängerung bestehender Kabelsätze
Beschreibung:
Dieses 7-adrige Anhängerkabelset mit 5 m FLRY-Y 7x1 mm² Fahrzeugleitung kombiniert ein flexibles Kabel mit einem 7-poligen Stecker, einer passenden runden Steckdose und einer Dichtung. Die Messingkontakte sorgen für stabile Übergänge, während die vergrößerbare Kabeldurchführung der Dichtung eine saubere, feuchtigkeitsgeschützte Installation ermöglicht. Der Kabelanschluss erfolgt über integrierte Schraubklemmen in Stecker und Dose – präzise, sicher und jederzeit wieder lösbar.
Dank der flexiblen Montage lässt sich das Set exakt auf die jeweilige Einbausituation zuschneiden und anpassen. Ob in Werkstatt, Fuhrpark, Handwerk oder DIY-Projekten – dieses Kabelset bietet die optimale Grundlage für eine normgerechte 7-polige Anhängerbeleuchtung.
Verwendungshinweise:
-
Kabel vorbereiten: Adern gemäß 7-poligem Schaltplan (ISO 1724) abisolieren und sortieren
-
Stecker anschließen: Leiter mit Schraubklemmen befestigen, festen Sitz prüfen
-
Steckdose montieren: Mit Schrauben am Fahrzeug fixieren, Dichtung einsetzen und Kabeldurchführung anpassen
-
Hinweis: Montageschrauben für die Steckdose sind nicht im Lieferumfang enthalten
-
Kabel verlegen: spannungsfrei, vor Hitze und Kanten geschützt, Scheuerschutz verwenden
-
Funktionskontrolle: Nach Installation alle Licht- und Signalwege (Blinker, Bremse, Schlusslicht, Nebellicht) testen
-
Zusatzhinweis: Set ist nicht vormontiert, Endmontage erfolgt durch Anwender oder Fachbetrieb
Kontaktbelegung (7-polig, ISO 1724, 12 V):
| Pin |
Funktion |
Kabelfarbe |
| 1 |
Linker Blinker |
Gelb |
| 2 |
Nebellicht / frei |
Blau |
| 3 |
Masse (Rückleitung) |
Weiß |
| 4 |
Rechter Blinker |
Grün |
| 5 |
Rechts Begrenzungs-/Schlusslicht |
Braun |
| 6 |
Bremse |
Rot |
| 7 |
Links Begrenzungs-/Schlusslicht |
Schwarz |
Hinweis: Die Farbzuordnung entspricht der gängigen Norm, kann jedoch je nach Fahrzeug/Anhänger variieren. Vor Montage stets den Schaltplan prüfen.
Sicherheits- & Warnhinweise:
-
Nur für den bestimmungsgemäßen Gebrauch im Bereich Kfz-Elektrik und Anhänger geeignet.
-
Montage nur durch fachkundige Personen oder eine Fachwerkstatt durchführen lassen.
-
Vor Beginn der Installation Fahrzeug stromlos machen (Minuspol der Starterbatterie abklemmen).
-
Kabel vor mechanischer Beschädigung schützen (Scheuern, Quetschen, Hitzequellen vermeiden).
-
Maximale Nennspannung und Stromstärke beachten – Überlastung kann zu Brand oder Ausfall führen.
-
Keine Beschädigungen verwenden – defekte Kabel, Stecker oder Dosen sofort austauschen.
-
Produkt ist nicht für Netzspannung (230 V) geeignet.
-
Von Kindern fernhalten.
Lieferumfang:
- 1× FLRY-Y Anhängerkabel 7x1 mm², 5 m
- 1× Anhängerstecker 7-polig, Kunststoff (Anschluss über Schraubklemmen)
- 1× Anhängersteckdose 7-polig, Kunststoff, rund (Anschluss über Schraubklemmen)
- 1× Dichtung für runde Steckdose
| Produkteigenschaft |
Wert |
| Leiterquerschnitt: |
1,0mm² |
| Anzahl Adern: |
7 |
| Farbe: |
Schwarz |
| Stromart: |
Gleichstrom (DC) |
| Anzahl Kontakte: |
7 |
| Form: |
Rund |
| Produktart: |
Kabel |
| Versandgewicht: |
0,89 kg
|
| Artikelgewicht: |
0,89 kg
|
| Inhalt: |
1,00 Stück
|
