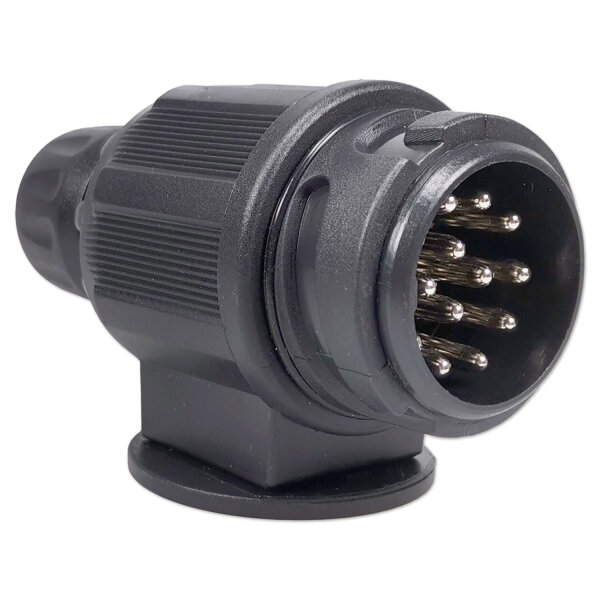

Anhängerstecker | 13-polig | 12V | 16A | Kompakt
-
Typ: Anhängerstecker, 13-poliger Stecker, ISO-Steckverbinder, Bajonettstecker, Kompaktstecker
-
Nennspannung: 12V
-
Nennstrom: 16A
-
Anzahl Kontakte: 13
-
Kabelanschluss: Schraubklemmen
-
Kontaktmaterial: Messing (CuZn)
-
Kontaktbeschichtung: Vernickelt (Ni)
-
Gehäusematerial: Polyamid (PA)
-
Farbe: Schwarz
-
Verriegelung: Bajonettverschluss
-
Befestigung: Deichselhalter
-
Norm: DIN 72570 / ISO 11446
-
Maße (LxBxH): ca. 95×45×55 mm
Eigenschaften:
- Kompakter 13-poliger Anhängerstecker nach DIN 72570 / ISO 11446
- Robustes Gehäuse aus schlagfestem Polyamid (PA)
- Bajonettverschluss für sicheren Halt und einfache Handhabung
- Schraubklemmen für einfache Verdrahtung
- Vernickelte Messingkontakte für zuverlässige Leitfähigkeit
- Geeignet für 12V-Anhängersysteme bis 16A
Anwendungsbereiche:
- PKW-Anhänger, Wohnwagen und Caravans
- Pferdeanhänger, Bootsanhänger
- Nutzfahrzeug- und Freizeitfahrzeugverkabelung
- Strom- und Lichtverbindungen nach ISO 11446
Beschreibung:
Der 13-polige Anhängerstecker in kompakter Bauweise bietet zuverlässige Stromverbindungen zwischen Fahrzeug und Anhänger gemäß DIN 72570 / ISO 11446. Durch den Bajonettverschluss wird eine vibrationssichere und dichte Verbindung erzielt – ideal für den Einsatz an der Deichsel.
Das Gehäuse besteht aus widerstandsfähigem Polyamid (PA) und schützt die vernickelten Messingkontakte zuverlässig gegen Umwelteinflüsse. Der Innenraum ist mit Schraubklemmen ausgestattet, sodass die Kabel einfach und sicher montiert werden können.
Kontaktbelegung (ISO 11446):
| Pol |
Funktion |
Kabelfarbe (empfohlen) |
| 1 (L) |
Linker Blinker |
Gelb |
| 2 (54g) |
Nebelschlussleuchte |
Blau |
| 3 (31) |
Masse für Kontakt 1 bis 8 |
Weiß |
| 4 (R) |
Rechter Blinker |
Grün |
| 5 (58R) |
Begrenzungs-/Rücklicht rechts |
Braun |
| 6 (54) |
Bremslicht |
Rot |
| 7 (58L) |
Begrenzungs-/Rücklicht links |
Schwarz |
| 8 (58d) |
Rückfahrlicht |
Pink |
| 9 (30) |
Dauerplus (z. B. Batterie laden) |
Orange |
| 10 (15) |
Zündungsplus / geschaltet Plus |
Grau |
| 11 |
Freie Nutzung (optional) |
Weinrot |
| 12 |
Freie Nutzung (optional) |
Lila |
| 13 (31) |
Masse für Kontakte 9 bis 12 |
Schwarz/Weiß |
Verwendungshinweise:
- Nur in 12V-Systemen gemäß ISO 11446 verwenden
- Vor Montage Stromzufuhr trennen
- Kabel sauber verarbeiten und korrekt in die Schraubklemmen einführen
- Verriegelung immer vollständig schließen
- Auf festen Sitz im Deichselhalter achten
Sicherheits & Warnhinweise:
- Nur für elektrische Niederspannungsanwendungen geeignet
- Stecker nicht unter Last trennen
- Nicht in feuchter oder explosionsgefährdeter Umgebung verwenden
- Montage nur durch fachkundiges Personal
- Von Kindern fernhalten – kein Spielzeug!
Lieferumfang:
- 1× 13-poliger Anhängerstecker kompakt mit Bajonettverschluss
