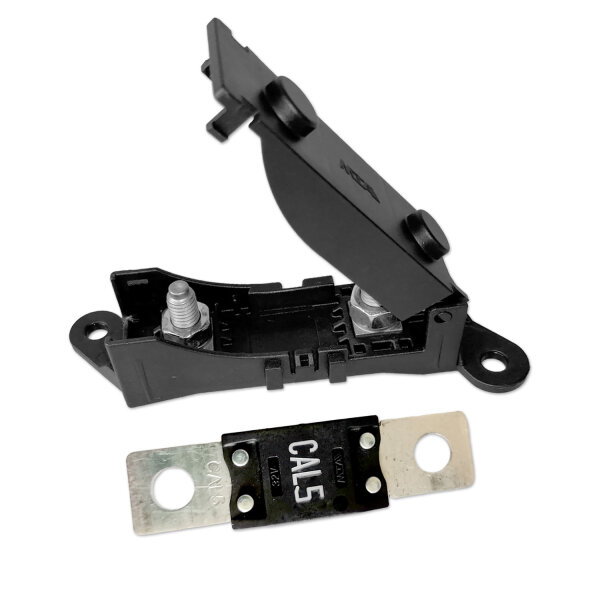

Sicherungshalter | MTA MegaCompact | 32V | inkl. Sicherung CAL.5 (800–1400A)

Hersteller: MTA
Herstellernummer Halter: 0101497 / 0301497
Typ: Sicherungshalter-Set, Hochstromverteiler, Streifensicherungseinheit, Bordnetzmodul, Komplettmodul 12V/24V, Fahrzeug-Stromverteiler, MegaCompact®-Einheit
Sicherungstyp: MegaCompact®
Inhalt: Halter + CAL.5 Sicherung + Muttern + Abdeckung
Nennspannung: 32 V DC
Nennstrom: CAL.5 (ca. 800–1400A je nach Lastprofil und Temperatur)
Auslöse-Charakteristik: träge (slow-blow)
Kontaktmaterial: Stahl (Halter), Kupfer (Sicherung)
Kontaktbeschichtung: ZnNi (Halter), verzinnt (Sicherung)
Gehäusematerial: PA66-GF30 (Halter), PA66-GF25 (Sicherung)
Montageart: geschraubt (M5-Befestigung / M6-Anschlüsse)
Bohrung: M6 (Sicherung), M5 (Halter)
Bohrungsabstand: 42 mm (Sicherung)
Abmessungen Halter (LxBxH): ca. 117 × 36 × 31 mm
Abmessungen Sicherung: ca. 55 × 15 × 8 mm
Abschaltvermögen: 2000 A
Temperaturbereich: -40 °C bis +125 °C
Schutzart: IP20
Normen: ISO 8820-5, UL94 HB, FMVSS 302
Hinweis: Nicht kompatibel mit MEGA, BF2 oder M8 MegaVAL® Sicherungshaltern

Eigenschaften:

Hochstrom-Komplettset für Anwendungen mit extremen Dauerströmen bis über 1000 A
CAL.5 Sicherung mit definierter träger Charakteristik – optimal für Systeme mit hohen Einschaltströmen
Robuster Halter mit M6-Anschlussterminals – gewährleistet zuverlässige Stromübertragung im Hochstrombereich
Beständig gegen Hitze, Vibration und Korrosion – ideal für den Einsatz in rauen Umgebungen
Anreihbare Gehäusegeometrie – kombinierbar mit weiteren MegaCompact®-Einheiten für modulare DC-Installationen
Servicefreundliches Design – einfache Wartung und Austausch dank farbkodierter Sicherung und klarer Zuordnung

Anwendungsbereiche:

Absicherung extrem stromintensiver Verbraucher wie Inverter, Hochleistungs-Ladegeräte, Elektromotoren oder DC-DC-Wandler
Hauptstromsicherung in Batteriesystemen, Hochstromverteilern und DC-Schaltschränken
Schutz von Batteriespeichern und USV-Systemen in Industrie, Sonderfahrzeugen und mobilen Energielösungen
Sicherung von Hochleistungsnetzen in Offgrid-Anlagen, Containerlösungen, PV-/Solartechnik oder modularen DC-Systemen
Fahrzeugnahe DC-Absicherung im Nutzfahrzeug-, Bahn- oder Marinebereich

Beschreibung:

Dieses MTA MegaCompact® Hochstrom-Set wurde gezielt für Anwendungen mit extremen Stromanforderungen entwickelt. Es kombiniert einen kompakten, anreihbaren Sicherungshalter mit einer CAL.5 Streifensicherung, die Lasten von bis zu ca. 1400 A absichern kann – perfekt für Hauptstrompfade in DC-Systemen.

Die träge Auslösecharakteristik schützt zuverlässig bei hohen Einschaltströmen, wie sie bei Inverterstarts, USV-Systemen oder leistungsstarken Motoren auftreten. Die hochwertige Materialauswahl – PA66-Gehäuse mit Glasfaserverstärkung und verzinnte Kupferkontakte – gewährleistet Langlebigkeit selbst bei erhöhter thermischer und mechanischer Belastung.

Dank modularer Bauweise lässt sich der Halter mit weiteren MegaCompact®-Einheiten kombinieren. Das Set enthält alle benötigten Komponenten zur schnellen Integration in industrielle Energieverteiler, mobile Systeme oder Sonderfahrzeuge – ideal für Fachinstallateure, OEMs und Anlagenbauer, die auf sichere Hochstromverteilung setzen.

Auslösezeiten CAL.5 (Richtwerte bei Umgebungstemperatur 23 °C):

800A: 6–20 Sekunden
900A: 2–7 Sekunden
1000A: 1–4 Sekunden
1200A: 0,8–3 Sekunden
1400A: 0,7–0,9 Sekunden

Verwendungshinweise:

Sicherung auf Halter aufsetzen, Ringkabelschuhe anbringen und mit M6-Muttern fixieren
M5-Bohrungen zur Fixierung des Halters im Fahrzeug oder Verteilerkasten nutzen
Montage nur bei Spannungsfreiheit durch qualifiziertes Fachpersonal
Derating-Kurven und Lastprofile zur Auswahl der CAL.5-Sicherung berücksichtigen
