Kann ich mit dem Relais 230 V Verbraucher über Arduino oder ESP32 schalten?

Ja. Der Steuereingang arbeitet mit 3–32 V DC und ist damit für Mikrocontroller geeignet. Geschaltet wird jedoch ausschließlich Wechselstrom (AC). Die Installation von Netzspannung muss fachgerecht erfolgen.

Schaltet das RSZS-40DA Gleichstrom oder Wechselstrom?

Das Relais schaltet Wechselstrom (AC). Der Steuereingang arbeitet mit Gleichstrom (DC).

Brauche ich einen Kühlkörper?

Bei höheren Dauerlasten und Betrieb nahe 40 A ist ein geeigneter Kühlkörper erforderlich.

Solid State Relais (SSR) | 3-32V DC Steuerung | 24-480V AC Last | 40A

Solid State Relais (SSR) | 3-32V DC Steuerung | 24-480V AC Last | 40A

Artikelnummer: 00468
GTIN: 0676424570360
HAN: RSZS-40DA
Kategorie: Relais
Hersteller: Impulse Innovation

19,99 €

19,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

Knapper Lagerbestand
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

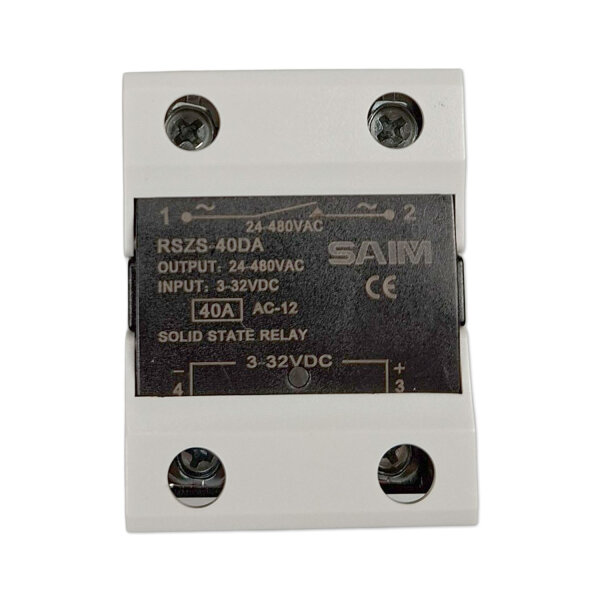

Solid State Relais (SSR) mit 3–32 V DC Steuerung und 24–480 V AC Last, 40 A

Das Solid State Relais RSZS-40DA (SSR) schaltet Wechselstrom (AC)-Lasten elektronisch und damit geräuschlos sowie verschleißarm. Der Steuereingang arbeitet mit Gleichstrom (DC) im Bereich von 3–32 V und ist dadurch kompatibel mit SPS sowie Mikrocontrollern wie Arduino oder ESP32. Für hohe Lasten bis 40 A sind eine stabile Montage und – je nach Dauerlast – eine ausreichende Wärmeableitung entscheidend.

Technische Daten

Marke: Impulse Innovation
Herstellernummer: RSZS-40DA
Typ: Solid State Relais (SSR), Halbleiterrelais
Gehäusematerial: Kunststoff
Lastkreis: Wechselstrom (AC), 24–480 V AC
Steuerkreis: Gleichstrom (DC), 3–32 V DC
Nennstrom: 40 A
Montage: DIN-Schiene oder Schraubmontage
Anschlussart: Schraubklemmen
Anzahl Anschlussklemmen: 4

Eigenschaften

Solid State Relais (SSR) ohne mechanische Kontakte – hohe Lebensdauer und Schaltzyklen
40 A Laststrom – geeignet für leistungsstarke AC-Verbraucher
3–32 V DC Steuereingang – direkt ansteuerbar über SPS oder Mikrocontroller
24–480 V AC Lastspannung – flexibel für verschiedene Netzspannungen
Geräuschloses Schalten – ideal für Labor, Werkstatt und Wohnumgebungen
Kompakte Bauform – geeignet für Schaltschrank und Projektgehäuse

Anwendungsbereiche

Industrieautomation – Schalten von Heizungen, Motoren und Maschinen
Schaltschrankbau – Steuerungs- und Regeltechnik
Heizungs- und Temperaturregelung – häufige Schaltvorgänge
Maschinenbau – wartungsarme Schaltlösungen
Maker- und DIY-Projekte – AC-Lasten (z. B. 230 V Verbraucher) per DC-Steuersignal schalten

Produktbeschreibung

Das Solid State Relais RSZS-40DA ist ein elektronisches Relais zur berührungslosen Schaltung von Wechselstrom (AC)-Lasten. Durch den Verzicht auf mechanische Kontakte eignet es sich besonders für Anwendungen mit häufigen Schaltzyklen und hohen Anforderungen an Zuverlässigkeit.

Der Steuerspannungsbereich von 3 bis 32 V Gleichstrom (DC) ermöglicht die Ansteuerung über SPS, Mikrocontroller oder Logikmodule. Damit ist das Relais sowohl für professionelle Industrieanwendungen als auch für technisch anspruchsvolle Maker-Projekte geeignet.

Verwendungshinweise

Relais fest und plan montieren (DIN-Schiene oder Schraubmontage)
Bei Betrieb nahe 40 A ist ein geeigneter Kühlkörper erforderlich
DC-Steuereingang an Klemme 3 (+) und Klemme 4 (–) anschließen (Polarität beachten)
AC-Lastkreis an Klemme 1–2 anschließen und nur innerhalb der spezifizierten Grenzwerte betreiben
Anschluss von Netzspannung ausschließlich durch qualifiziertes Fachpersonal

Kontaktbelegung / Klemmen

Klemme 1: AC-Lastkreis (Wechselstrom)
Klemme 2: AC-Lastkreis (Wechselstrom)
Klemme 3: DC-Steuereingang (+), 3–32 V DC
Klemme 4: DC-Steuereingang (–), GND

Sicherheits- und Warnhinweise

Arbeiten an elektrischen Anlagen nur im spannungsfreien Zustand durchführen
Produkt vor Feuchtigkeit, Staub und mechanischer Beschädigung schützen
Unzureichende Kühlung kann zu Überhitzung führen
Das Relais ist kein Sicherheitsbauteil für Notabschaltungen

Häufige Fragen (FAQ)

Kann ich mit dem Relais 230 V Verbraucher über Arduino oder ESP32 schalten?

Ja. Der Steuereingang arbeitet mit 3–32 V DC und ist damit für Mikrocontroller geeignet. Geschaltet wird jedoch ausschließlich Wechselstrom (AC). Die Installation von Netzspannung muss fachgerecht erfolgen.
Schaltet das RSZS-40DA Gleichstrom oder Wechselstrom?

Das Relais schaltet Wechselstrom (AC). Der Steuereingang arbeitet mit Gleichstrom (DC).
Brauche ich einen Kühlkörper?

Bei höheren Dauerlasten und Betrieb nahe 40 A ist ein Kühlkörper erforderlich, da Solid State Relais Verlustwärme erzeugen.

Lieferumfang

1x Solid State Relais RSZS-40DA

Produkteigenschaft	Wert
Versandgewicht:	0,08 kg
Artikelgewicht:	0,08 kg
Inhalt:	1,00 Stück
