Zweitbatterieset | RL180-12 PRO | Trennrelais 12 V 120 A | 3,5 m 10 mm² Kupferkabel | 10 Streifensicherungen
-
Produkttyp: Zweitbatterieset (PRO-Version), Trennrelais-Set, Zusatzbatterie-Einbausatz, Bordbatterie-System, Batterietrennschalter, Ladeerhaltungs-Set, Stromverteiler-Set, Auto-HiFi-Versorgungskit
-
Relais: RL180-12 (12 V, 120 A Dauerstrom, 180 A Spitzenstrom, mit Haltelasche zur Schraubmontage)
-
Schaltfunktion: einpoliger Schließer (NO), potenzialfreier Schaltkontakt, Schaltsignal erforderlich (z. B. D+)
-
Abmessungen Relais: ca. 45 × 45 × 45 mm
-
Kabelsatz Leistung: 3,5 m Vollkupfer-Batteriekabel 10 mm² (2,5 m Rot, 1 m Schwarz), PVC-isoliert
-
Kabelsatz Steuerleitung: 4 m Rot + 1 m Schwarz, 0,75 mm² Kupferleitungen
-
Temperaturbereich: –40 °C bis +90 °C
-
Sicherungshalter: 2 × MTA MidiVAL® Standard-Sicherungshalter
-
Sicherungen: 10 × MTA Streifensicherungen 50 A
-
Batteriepolklemmen: 90° POWER-Ausführung
-
Kabelschuhe: 8 × M6, verzinnt, passend für 10 mm²
-
Kabeldurchführung: Standard-Tülle bis 10 mm²
Eigenschaften:
-
PRO-Version mit 10 mm² Vollkupferkabel – zuverlässig, flexibel und stromstark
-
Trennrelais RL180-12 mit 120 A Dauerstrom und 180 A Spitzenstrom
-
Standardisierte Absicherung über MTA MidiVAL® Halter und 10 × 50 A MTA Streifensicherungen
-
Power-Polklemmen für sichere und stabile Verbindung
- Ideal für Wohnmobile, Car-HiFi, Boote, Camping und universelle Bordnetze
Anwendungsbereiche:
-
Wohnmobile & Camper – kompakte Lösung für Bordnetze
-
Car-HiFi – zuverlässige Versorgung für Endstufen und Elektronik
-
Boote & Yachten – sichere Trennung von Starter- und Bordbatterie
-
Camping & Outdoor – stabile Energiequelle für Kühlboxen, Beleuchtung, Ladegeräte
-
Werkstätten – praxistaugliches Set mit Ersatzsicherungen
Beschreibung:
Das RL180-12 PRO Zweitbatterieset kombiniert das bewährte Trennrelais RL180-12 mit einem kompakten 3,5 m Kabelsatz aus 10 mm² Vollkupfer. Das Relais verbindet Starter- und Bordbatterie zuverlässig während des Motorlaufs und trennt sie im Stand, sodass die Starterbatterie geschützt bleibt.
Für die Absicherung sorgen MTA MidiVAL® Standard-Sicherungshalter in Kombination mit 10 × MTA Streifensicherungen à 50 A. Damit steht jederzeit ausreichender Ersatz für den sicheren Betrieb zur Verfügung. Zusammen mit den Power-Polklemmen und 8 × M6 Kabelschuhen ist das Set sofort einsatzbereit – die ideale Lösung für Camper, Boote, Car-HiFi und universelle 12 V-Anwendungen.
Verwendungshinweise:
- Fahrzeug spannungsfrei schalten – Minuspol der Starterbatterie abklemmen.
- Relais vibrationsgeschützt und trocken montieren.
- Kabelwege sorgfältig verlegen, vor Hitze und Scheuerstellen schützen.
- Sicherungen nahe an den Batterie-Pluspolen einsetzen.
- Ersatzsicherungen stets bereithalten (im Lieferumfang enthalten).
- Steuerleitung korrekt anschließen – Zusatzbatterie wird nur bei Motorlauf geladen.
- Kabelschuhe fachgerecht crimpen und fest verschrauben.
- Nach Montage Funktionstest durchführen.
Kontaktbelegung:
-
Klemme 30: Batterie-Plus (Starterbatterie / Eingang)
-
Klemme 87: Batterie-Plus (Ausgang Zusatzbatterie / Verbraucher)
-
Klemme 85: Masse (GND)
-
Klemme 86: Steuersignal (z. B. D+)
Sicherheits- & Warnhinweise:
- Nur in 12 V-Bordnetzen mit geeignetem Spannungsbereich einsetzen.
- Vor Montage und Wartung Fahrzeug spannungsfrei schalten.
- Nur mit vorgesehenen Sicherungen betreiben (hier: 50 A MTA Streifensicherungen).
- Polung beachten – Verpolung kann Bauteile zerstören.
- Kabel vor Feuchtigkeit, Hitze und mechanischer Belastung schützen.
- Fachgerechte Montage empfohlen.
- Produkt und Verpackung von Kindern fernhalten.

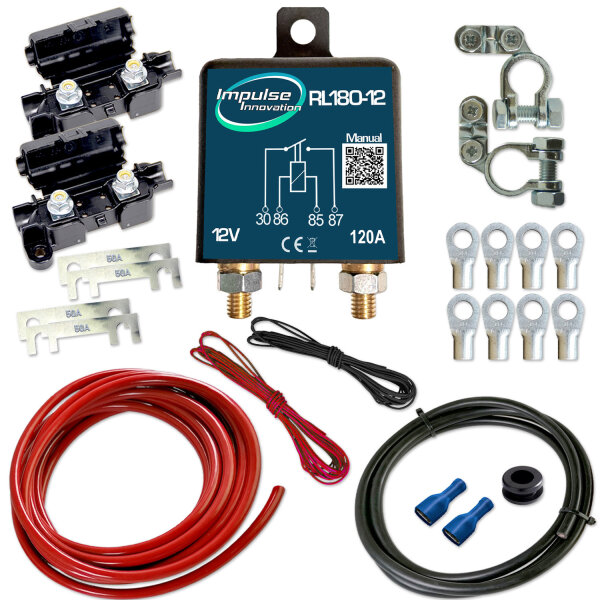

Lieferumfang:
- 1 × RL180-12 Trennrelais 12 V / 120 A
- 1 × Batteriekabel 10 mm² Vollkupfer, 2,5 m, Rot
- 1 × Batteriekabel 10 mm² Vollkupfer, 1 m, Schwarz
- 1 × Steuerkabel 0,75 mm², 4 m, Rot
- 1 × Steuerkabel 0,75 mm², 1 m, Schwarz
- 2 × MTA MidiVAL® Standard-Sicherungshalter
- 10 × MTA Streifensicherung 50 A
- 2 × Batteriepolklemmen 90° POWER-Ausführung
- 8 × Ringkabelschuhe M6, verzinnt
- 1 × Kabeldurchführung
| Produkteigenschaft |
Wert |
| Leiterquerschnitt: |
10mm² |
| Leitermaterial: |
Elektrolytkupfer (ECu) |
| Stromart: |
Gleichstrom (DC) |
| Sicherungswert: |
50A |
| Universelle Kompatibilität: |
Ja |
| Oldtimer-Teil: |
Ja |
| Tuning- & Styling-Teil: |
Ja |
| Sicherungsgröße: |
40mm |
| mit Kabelsatz: |
Ja |
| Versandgewicht: |
0,75 kg
|
| Artikelgewicht: |
0,75 kg
|
| Inhalt: |
1,00 Stück
|
Angaben zur Produktsicherheit
Herstellerinformationen:
Impulse Innovation
Achsenkamp 1
Schleswig-Holstein
Neudorf-Bornstein, Deutschland, 24214
