Anhängersteckersatz | 7-polig | 12V | Kunststoff | Stecker & Steckdose

Anhängersteckersatz | 7-polig | 12V | Kunststoff | Stecker & Steckdose

Artikelnummer: 02332
GTIN: 0725844102542
HAN: AS-7P-K-SET
Kategorie: Stecker
Hersteller: Impulse Innovation

9,99 €

inkl. 19% USt. , zzgl.

56 Sets Auf Lager
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Sets

Beschreibung
Bewertungen

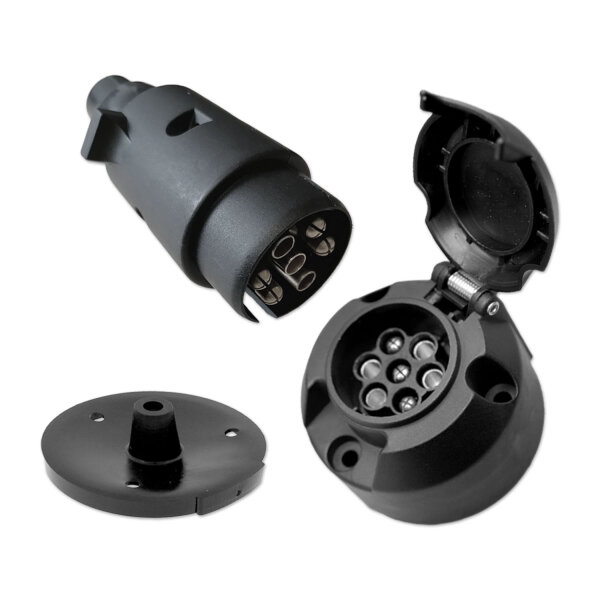

Anhänger Steckerset 7-polig 12V 16A - Kunststoff - Stecker, Steckdose und Dichtung - ISO 1724

Dieses 7-polige Anhänger Steckerset aus Kunststoff besteht aus einem 7-poligen Anhängerstecker, einer passenden 7-poligen Anhängersteckdose und einer runden Dichtung für die Steckdose. Das Set ist für 12V-Anhängerelektrik nach ISO 1724 ausgelegt und eignet sich für Reparatur, Austausch, Nachrüstung und Neuaufbau klassischer Anhängeranschlüsse.

Der Stecker wird kabelseitig am Anhänger montiert, die Steckdose fahrzeugseitig am Zugfahrzeug oder an einer geeigneten Halterung. Über die 7-polige Verbindung werden die grundlegenden Licht- und Signalfunktionen übertragen, darunter Blinker, Bremslicht, Schlusslicht, Masse und Nebelschlussleuchte. Die Kunststoffausführung ist eine leichte, praktische Lösung für PKW-Anhänger, Wohnwagen, Trailer, Transportanhänger und Werkstattarbeiten.

Technische Daten:

Marke: Impulse Innovation
Bezeichnung: AS-7P-K-SET
Artikel: Anhänger Steckerset / 7-poliges Anhänger Steckerset / Anhängerstecker Set / Anhängersteckdose Set / KFZ Anhänger Elektroset
Set-Inhalt: 7-poliger Anhängerstecker, 7-polige Anhängersteckdose, runde Dichtung
Ausführung: Stecker und Steckdose für 7-polige Anhängeranschlüsse
Nennspannung: 12 V DC
Nennstrom: 16 A
Anzahl Kontakte: 7
Norm / Belegung: ISO 1724
Kabelanschlussart: Schraubklemmen
Kontaktmaterial: Messing (CuZn)
Gehäusematerial Stecker und Steckdose: Polyamid (PA)
Kabelausgang Stecker: Gummimuffe
Steckdose: mit Klappdeckel
Dichtung: rund, passend zur enthaltenen Steckdose
Farbe: Schwarz
Stromart: Gleichstrom (DC)

Eigenschaften:

Komplettes 7-poliges Steckerset: Enthält Stecker, Steckdose und Dichtung für eine passende Verbindung zwischen Anhänger und Zugfahrzeug.
Nach ISO 1724: Für klassische 7-polige Anhängersysteme im 12V-Bereich geeignet.
Kunststoffausführung: Leichte und praxisgerechte Lösung für Reparatur, Austausch und Nachrüstung.
Stecker für Anhängerseite: Der 7-polige Stecker wird am Anhängerkabel montiert.
Steckdose für Fahrzeugseite: Die 7-polige Steckdose wird am Zugfahrzeug, Halter oder Fahrzeugrahmen montiert.
Schraubklemmen: Die Leitungen können direkt angeschlossen und fest verschraubt werden.
Messingkontakte: Für zuverlässige elektrische Kontaktierung bei sachgerechter Montage.
Gummimuffe am Stecker: Unterstützt die Kabelführung und reduziert mechanische Belastung am Anschlussbereich.
Dichtung für Steckdose: Unterstützt eine saubere Montage der Steckdose und reduziert das Eindringen von Schmutz und Feuchtigkeit am rückseitigen Anschlussbereich.

Anwendungsbereiche:

PKW-Anhänger: Für klassische 7-polige Licht- und Signalverbindungen.
Trailer und Transportanhänger: Für einfache Anhängersysteme mit 12V-Beleuchtung.
Wohnwagen und Caravan: Geeignet für ältere oder einfache 7-polige Anschlusslösungen.
Fahrradträger: Für einfache 7-polige Beleuchtungsanschlüsse, wenn der Träger entsprechend ausgelegt ist.
Pferdeanhänger und Bootsanhänger: Für Anhänger mit passender 7-poliger Verkabelung.
Leichte Nutzfahrzeuge und Transporter: Für Reparatur, Nachrüstung oder Austausch vorhandener 7-poliger Anschlüsse.
Landwirtschaftliche Anhänger: Für 12V-Lichtanlagen mit 7-poligem Anschluss nach ISO 1724.
Werkstatt und Fahrzeugbau: Für Neuaufbau, Austausch und Instandsetzung von Anhängerstecksystemen.

Beschreibung:

Das Anhänger Steckerset 7-polig aus Kunststoff ist eine praktische Lösung für die elektrische Verbindung zwischen Zugfahrzeug und Anhänger. Es enthält einen kabelseitigen Anhängerstecker, eine fahrzeugseitige Anhängersteckdose und eine runde Dichtung für die Steckdose. Damit eignet sich das Set besonders für Anwender, die Stecker und Dose gemeinsam erneuern oder eine vollständige 7-polige Steckverbindung neu aufbauen möchten.

Die 7-polige Belegung nach ISO 1724 ist für die grundlegende Anhängerbeleuchtung vorgesehen. Übertragen werden linker und rechter Blinker, Masse, Schlusslicht rechts, Bremslicht, Schlusslicht links und Nebelschlussleuchte. Für Rückfahrlicht, Dauerplus, Ladeleitung oder weitere Zusatzfunktionen wird in der Regel ein 13-poliger Anschluss benötigt.

Stecker und Steckdose bestehen aus Polyamid, die Kontakte aus Messing. Die Leitungen werden über Schraubklemmen angeschlossen. Dadurch ist die Montage servicefreundlich und ohne Lötarbeiten möglich. Die Gummimuffe am Stecker unterstützt die Kabelführung, während der Klappdeckel der Steckdose den Kontaktbereich bei Nichtbenutzung abdeckt.

Die mitgelieferte Dichtung wird hinter der Steckdose montiert und unterstützt den Schutz des rückseitigen Anschlussbereichs. Sie ersetzt jedoch keine vollständig gekapselte oder dauerhaft wasserdichte Montage. Für eine zuverlässige Funktion sollten die Leitungen sauber abisoliert, korrekt nach Belegung angeschlossen und gegen Zug, Scheuern, Knicken und Feuchtigkeit geschützt werden. Nach der Montage sollten alle Lichtfunktionen am Anhänger geprüft werden.

Kontaktbelegung nach ISO 1724:

Pin	Klemme	Funktion	Übliche Kabelfarbe
1	L	Blinker links	Gelb
2	54g	Nebelschlussleuchte	Blau
3	31	Masse	Weiß
4	R	Blinker rechts	Grün
5	58R	Schlusslicht / Begrenzungslicht rechts	Braun
6	54	Bremslicht	Rot
7	58L	Schlusslicht / Begrenzungslicht links	Schwarz

Hinweis: Kabelfarben und Belegung können je nach Fahrzeug, Anhänger, Kabelsatz, Hersteller oder Reparaturzustand abweichen. Vor dem Anschluss immer die tatsächliche Belegung am Fahrzeug und am Anhänger prüfen. Bei Stecker und Steckdose außerdem die Ansicht der Kontaktseite bzw. Anschlussseite beachten.

Wichtige Hinweise zur Auswahl:

Set aus Stecker und Steckdose: Geeignet, wenn beide Seiten der 7-poligen Verbindung erneuert oder neu aufgebaut werden sollen.
Stecker für Anhängerseite: Wird am Anhängerkabel montiert.
Steckdose für Fahrzeugseite: Wird am Zugfahrzeug oder an einer passenden Halterung montiert.
Für Grundbeleuchtung: Geeignet für klassische 7-polige Anhängerbeleuchtung nach ISO 1724.
13-polig erforderlich: Wenn Rückfahrlicht, Dauerplus, Ladeleitung oder weitere Zusatzfunktionen benötigt werden.
Kein Kabelsatz enthalten: Leitungen, Kabel, Befestigungsschrauben und weiteres Anschlussmaterial müssen bei Bedarf separat vorhanden sein.
Nur 12V: Nicht für 24V-Systeme, 230V oder Haushaltsstrom verwenden.

Verwendungshinweise:

Nur für 12V-Gleichstromsysteme im Fahrzeug- und Anhängerbereich verwenden.
Vor Montage oder Anschluss die Stromzufuhr unterbrechen.
Kabelbelegung vor dem Anschließen prüfen und mit der Kontaktbelegung von Stecker und Steckdose abgleichen.
Leitungen sauber abisolieren und fest in den Schraubklemmen befestigen.
Schraubklemmen nicht überdrehen und auf sicheren Halt der Adern achten.
Aderendhülsen verwenden, wenn Leitungsart und Anschlussklemme dies erfordern.
Gummimuffe am Stecker korrekt positionieren, damit der Kabelausgang sauber geführt wird.
Dichtung zwischen Steckdose und Montagefläche korrekt positionieren.
Kabel gegen Zug, Scheuern, Knicken und Feuchtigkeit schützen.
Stecker und Steckdose vollständig schließen bzw. montieren.
Nach der Montage festen Sitz und alle Lichtfunktionen am Anhänger prüfen.

Sicherheits- und Warnhinweise:

Nur bestimmungsgemäß als 7-poliges Anhänger-Stecksystem im 12V-Bordnetz verwenden.
Nicht verwenden, wenn Gehäuse, Kontakte, Schraubklemmen, Dichtung oder Kabel beschädigt sind.
Falsch angeschlossene Leitungen können zu Fehlfunktionen, Kurzschluss oder Beschädigung der Fahrzeugelektrik führen.
Steckverbindung nicht unter hoher Last trennen, wenn dadurch Funkenbildung oder Kontaktverschleiß entstehen kann.
Montage nur durch fachkundige Personen oder gemäß Fahrzeug- bzw. Herstellerangaben durchführen.
Kontaktbereich regelmäßig auf Korrosion, Feuchtigkeit, Verschmutzung und festen Sitz prüfen.
Nicht dauerhaft unter Wasser setzen und nicht direkt mit Hochdruck reinigen.
Nicht für 24V-Systeme, 230V, Netzspannung oder haushaltsübliche Steckdosen verwenden.
Von Kindern fernhalten - kein Spielzeug.

Lieferumfang:

1× Anhängerstecker 7-polig aus Kunststoff mit Schraubklemmen und Gummimuffe
1× Anhängersteckdose 7-polig aus Kunststoff mit Schraubklemmen und Klappdeckel
1× runde Dichtung für die enthaltene Anhängersteckdose

Häufige Fragen:

Wofür wird dieses 7-polige Anhänger Steckerset verwendet?

Das Set wird verwendet, wenn Stecker und Steckdose einer 7-poligen Anhängerverbindung neu aufgebaut, ersetzt oder gemeinsam erneuert werden sollen. Es eignet sich für klassische 12V-Anhängerbeleuchtung nach ISO 1724.

Ist das Set für Rückfahrlicht oder Dauerplus geeignet?

Nein. Eine 7-polige Verbindung nach ISO 1724 ist für die grundlegenden Lichtfunktionen vorgesehen. Für Rückfahrlicht, Dauerplus oder Ladeleitung wird in der Regel ein 13-poliger Anschluss benötigt.

Was ist der Unterschied zum Aluminium-Steckerset?

Die Kunststoffausführung ist leichter und für viele normale PKW-Anhänger, Trailer und Reparaturanwendungen ausreichend. Eine Aluminiumausführung ist mechanisch robuster und eher sinnvoll bei stärkerer Beanspruchung, Landwirtschaft, Nutzfahrzeugen oder häufigem Anhängerbetrieb.

Ist ein Kabelsatz im Lieferumfang enthalten?

Nein. Geliefert werden Stecker, Steckdose und Dichtung. Kabel, Befestigungsschrauben und weiteres Anschlussmaterial müssen bei Bedarf separat vorhanden sein.

Passt das Set zu normalen 7-poligen Anhängersystemen?

Ja, das Set ist für gängige 7-polige Anhängeranschlüsse nach ISO 1724 vorgesehen. Vor der Montage sollten Belegung, Kabelzustand und Anschlussseite geprüft werden.

Produkteigenschaft	Wert
Versandgewicht:	0,13 kg
Artikelgewicht:	0,13 kg
Inhalt:	1,00 Stück
