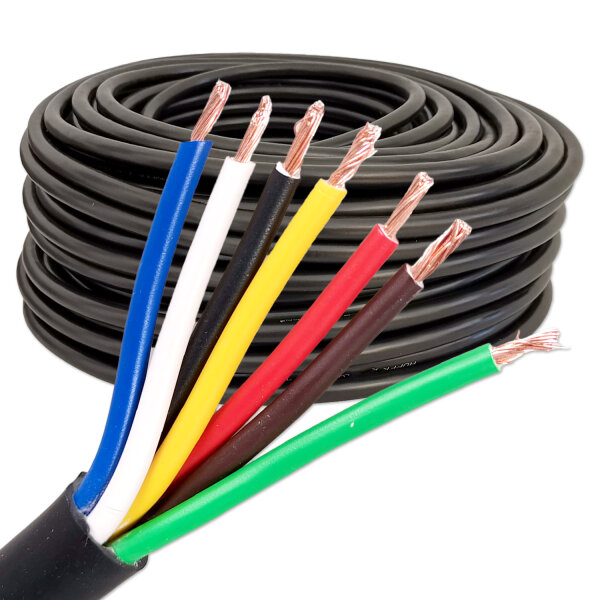

Kabel | 7-adrig | FLRY-Y | 7x0,75mm² | Meterware

Kabel | 7-adrig | FLRY-Y | 7x0,75mm² | Meterware

Artikelnummer: 00692-mw
GTIN: 0725844099378
HAN: TC-7075-MW
Kategorie: Mehradrige Kabel
Hersteller: Impulse Innovation

2,49 €

2,49 € pro 1 m

inkl. 19% USt. , zzgl.

107 Meter Auf Lager
Lieferzeit: 2 - 3 Werktage (DE - Ausland abweichend)

Meter

Beschreibung
Bewertungen

Anhängerkabel 7-adrig 7x0,75 mm² – FLRY-Y Fahrzeugkabel – Meterware bis 100 m

7-adriges Anhängerkabel 7x0,75 mm² als Meterware für 12 V und 24 V Fahrzeugelektrik. Ausgeführt als FLRY-Y Mantelleitung mit sieben feindrähtigen Kupferadern (Klasse 5) im gemeinsamen Außenmantel. Ideal für die klassische 7-polige Anhängerbeleuchtung nach ISO 1724 (12N) sowie für Reparatur und Nachrüstung von Rückleuchtenverkabelung.

Der flexible Leiteraufbau lässt sich gut verlegen und eignet sich für typische Leitungswege am Anhänger (z. B. Rahmen, Kabelkanal, Schutzschlauch). Die sieben Adern decken die Standardfunktionen ab: Blinker links/rechts, Bremslicht, Schlusslicht links/rechts, Nebelschlussleuchte und Masse. Meterware bedeutet: Du bestellst exakt die Länge, die du brauchst – bis 100 m am Stück.

Technische Daten

Leitungstyp: FLRY-Y (mehradrige Kfz-Leitung)
Aufbau: 7 einzeln isolierte Adern im schwarzen Außenmantel
Adernanzahl: 7
Leiterquerschnitt: 0,75 mm² je Ader
Leitermaterial: Kupfer, Klasse 5 (feindrähtig, flexibel)
Isolationsmaterial: PVC
Nennspannung: 60 V
Typische Betriebsspannung: 12 V / 24 V
Prüfspannung: 1000 V
Temperaturbereich: -40 °C bis +105 °C
Außendurchmesser: ca. 7,0 mm
Gewicht: ca. 127 g pro Meter
Schirmung: nicht geschirmt
Lieferform: Meterware bis 100 m am Stück

Einsatzbereiche

7-polige Anhängerverkabelung nach ISO 1724 (12N)
Rückleuchtenverkabelung: Blinker, Bremslicht, Schlusslicht, Nebelschlussleuchte
Verbindung zwischen Zugfahrzeug und Anhänger
Reparatur oder Nachrüstung von Anhängersteckdosen
Niederspannungs-Bordnetze in Fahrzeugen und Trailern

Farben, Pin-Belegung und Funktion (ISO 1724 / 7-polig)

Aderfarbe	Pin	Klemme	Funktion
Gelb	1	L	Blinker links
Blau	2	54g	Nebelschlussleuchte
Weiß	3	31	Masse (Minus)
Grün	4	R	Blinker rechts
Braun	5	58R	Schlusslicht rechts / Begrenzungslicht
Rot	6	54	Bremslicht
Schwarz	7	58L	Schlusslicht links / Begrenzungslicht

Hinweis: Die Zuordnung entspricht der üblichen Belegung nach ISO 1724 (7-polig / 12N). Vor Anschluss Belegung am Stecker oder an der Dose prüfen (z. B. per Durchgangsprüfung).

Abgrenzung und Hinweise

Nicht für 230 V Netzspannung geeignet
Nicht geschirmt – nicht für signal- oder datenempfindliche Anwendungen vorgesehen
Für geschützte Verlegung im Fahrzeug- oder Anhängerbereich vorgesehen (z. B. Rahmen, Kabelkanal, Schutzschlauch)

Bestellhinweise (Meterware)

Preis pro Meter
Gewünschte Länge als Stückzahl eingeben (Beispiel: 5 = 5 Meter am Stück)
Maximale Länge pro Stück: 100 m
Individuell zugeschnittene Ware ist vom Umtausch ausgeschlossen

Sicherheits- und Anwendungshinweise

Nur für Niederspannungsanwendungen bis 60 V
Montage nur im spannungsfreien Zustand durchführen
Vor Verarbeitung auf Beschädigungen prüfen
Installation durch fachkundige Personen empfohlen

Lieferumfang

Anhängerkabel 7x0,75 mm² FLRY-Y in gewählter Meterlänge

FAQ

Ist das Kabel für 7-polige Anhänger (ISO 1724 / 12N) geeignet?

Ja. Mit 7 Adern lässt sich die 7-polige Anhängerbeleuchtung nach ISO 1724 (12N) vollständig verdrahten. Vor Anschluss Belegung prüfen.

Reicht 0,75 mm² für Anhängerbeleuchtung?

Für Blinker, Schlusslicht, Bremslicht und Nebelschlussleuchte ist 0,75 mm² ein gängiger Querschnitt. Bei sehr langen Leitungswegen oder höheren Strömen kann ein größerer Querschnitt sinnvoll sein.

Ist das Kabel für 230 V geeignet?

Nein. Das Kabel ist ausschließlich für Niederspannungsanwendungen bis 60 V vorgesehen.

Ist es für den Außeneinsatz geeignet?

Im Fahrzeug- und Anhängerbereich wird es üblicherweise geschützt verlegt. Für dauerhaft ungeschützte Außenverlegung ist zusätzlicher mechanischer Schutz empfehlenswert.
