Der Flachstecker MTA MAXI M800 ist ein unisolierter Crimpkontakt mit 8 mm breiter Steckzunge. MTA setzt ihn als Steckerkontakt in den MAXI Steckverbindergehäusen ein, das Gegenstück ist die Flachsteckhülse MAXI F800.

Den Stecker gibt es für Kabel mit 2,5-4, 6-8 und 10-16 mm². Er wird auf das Kabel gecrimpt und anschließend in das Steckergehäuse eingesetzt.

Technische Daten:

Hersteller: MTA
Serie: MAXI 800
Bezeichnung: M800
Typ: Flachstecker, Steckzunge, Crimpkontakt, Steckerkontakt, Kabelschuh
Kabelquerschnitt: 2,5-4, 6-8 und 10-16 mm², je nach Auswahl

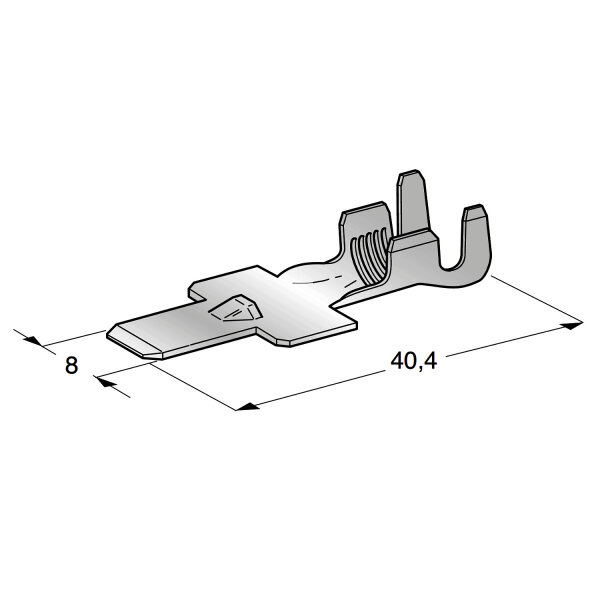

Breite der Steckzunge: 8 mm
Passende Flachsteckhülse: 8 mm, von MTA die MAXI F800
Kontaktmaterial: Kupfer, verzinnt (Cu-Sn)
Materialstärke: 0,8 mm
Länge: ca. 40,4 mm
Anschluss: Crimpanschluss
Isolierung: keine, unisoliert

Verfügbare Kabelquerschnitte:

Kabelquerschnitt	Herstellernummer	Kontaktmaterial
2,5-4 mm²	1107675	Kupfer, verzinnt (Cu-Sn)
6-8 mm²	1107685	Kupfer, verzinnt (Cu-Sn)
10-16 mm²	1107690	Kupfer, verzinnt (Cu-Sn)

Wofür der Flachstecker gedacht ist:

MTA MAXI Steckverbinder: Steckerkontakt in den Steckergehäusen, zum Beispiel 4540205 (1-polig) oder 4540805 (3-polig). In die Buchsengehäuse gehört die Flachsteckhülse MAXI F800.
Steckverbindung zwischen zwei Kabeln: zusammen mit der F800 im passenden Gehäusepaar.
Ersatz und Reparatur: neuer Kontakt, wenn ein Kabel an einem MAXI Steckverbinder erneuert oder verlängert wird.

Hinweise zur Auswahl und Verwendung:

Den Stecker passend zum Kabelquerschnitt wählen, jede Ausführung ist nur für ihren Bereich ausgelegt.
Mit einem Crimpwerkzeug für unisolierte, offene Crimpkontakte verarbeiten. Ein schlecht gecrimpter Kontakt erwärmt sich unter Last.
MTA gibt für den Kontakt keinen eigenen Nennstrom an. Die zulässige Belastung ergibt sich aus Kabelquerschnitt, Absicherung und Gehäuse.
Nur mit 8 mm Flachsteckhülsen kombinieren. Stecker und Hülse werden unabhängig vom Kabelquerschnitt gepaart, der Querschnitt betrifft nur den Crimpanschluss.
Den Stecker vollständig in das Gehäuse einsetzen und, wo vorhanden, die Sekundärverriegelung schließen.
Vor Arbeiten an der Anlage die Stromversorgung trennen.

Sicherheits- und Warnhinweise:

Unisolierter Kontakt: nur in einem geeigneten Gehäuse verwenden, gegen Berührung und Kurzschluss geschützt.
Für Niedervolt-Gleichstromanlagen wie Fahrzeugbordnetze, nicht für Netzspannung.
Verformte, korrodierte oder thermisch verfärbte Kontakte ersetzen.
Von Kindern fernhalten, verschluckbare Kleinteile.

Lieferumfang:

1 × Flachstecker MTA MAXI M800 im ausgewählten Kabelquerschnitt

Häufige Fragen:

Welchen Kabelquerschnitt brauche ich?

Den des Kabels, das angeschlossen wird. Der Crimpanschluss jeder Ausführung ist auf ihren Bereich ausgelegt, ein zu dünnes Kabel sitzt nicht fest und ein zu dickes passt nicht hinein.

Welche Flachsteckhülse passt?

Das Gegenstück von MTA ist die Flachsteckhülse MAXI F800 für 8 mm Flachstecker. Die F800 gibt es für 1,5-2,5, 4-6, 8-10 und 16 mm².

Passt der Flachstecker in einen MaxiVAL Sicherungshalter?

Nein. Im MaxiVAL Halter sitzen Flachsteckhülsen F800. Der M800 gehört in die Steckergehäuse der MAXI Steckverbinder.

Produkteigenschaft	Wert
Anschluss:	Flachstecker 8,0mm
Kontaktmaterial:	Kupfer (Cu)
Kontaktbeschichtung:	Verzinnt (Sn)
Isoliert:	Nein
Ausführung:	Gerade Männlich
Leiterquerschnitt min.:	2,5mm² 6mm² 10mm²
Leiterquerschnitt max.:	4mm² 8mm² 16mm²
Materialstärke:	0,8mm
Versandgewicht:	0,01 kg
Artikelgewicht:	0,00 kg
Inhalt:	1,00 Stück
