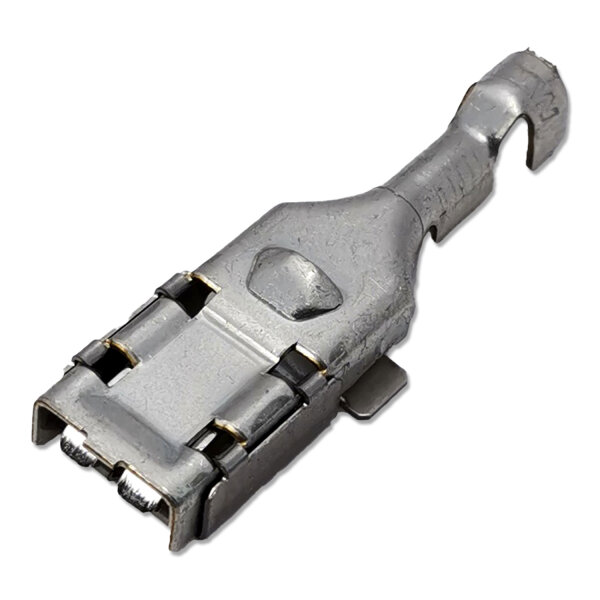

Flachsteckhülse 8mm 8-10mm² unisoliert Crimp MTA MAXI F800

Flachsteckhülse 8mm 8-10mm² unisoliert Crimp MTA MAXI F800

Artikelnummer: 01693
GTIN: 0725844097350
HAN: 1107670
Kategorie: Zubehör & Ersatzteile
Hersteller: MTA

Kabelquerschnitt

0,85 €

0,85 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

Die Flachsteckhülse MTA MAXI F800 für 8-10 mm² ist ein unisolierter Crimpkontakt für 8 mm breite Flachstecker. MTA verwendet sie als Kontakt in den MaxiVAL Sicherungshaltern und als Buchsenkontakt in den MAXI Steckverbindergehäusen. Gegenstück ist der Flachstecker MAXI M800.

Die Hülse wird auf ein Kabel mit 8-10 mm² gecrimpt und anschließend in das passende Gehäuse eingesetzt. Sie besteht aus Messing mit verzinnter Oberfläche (CuZn-Sn) und hat eine Materialstärke von 0,5 mm.

Technische Daten:

Hersteller: MTA
Herstellernummer: 1107670
Serie: MAXI 800
Bezeichnung: F800
Typ: Flachsteckhülse, Flachsteckbuchse, Crimpkontakt, Buchsenkontakt, Kabelschuh
Kabelquerschnitt: 8-10 mm²
Passender Flachstecker: 8 mm, von MTA der MAXI M800
Kontaktmaterial: Messing, verzinnt (CuZn-Sn)
Materialstärke: 0,5 mm
Abmessungen (L×B): ca. 35 × 10,3 mm
Anschluss: Crimpanschluss
Isolierung: keine, unisoliert

Wofür die Flachsteckhülse gedacht ist:

MTA MaxiVAL Sicherungshalter: MTA führt die F800 als Kontakt des MaxiVAL Halters und des spritzwassergeschützten MaxiVAL Halters. Die Komplettsätze 3001001 und 0101005 enthalten je zwei F800.
MTA MAXI Steckverbinder: Buchsenkontakt in den Buchsengehäusen, zum Beispiel 4540105 und 4540150 (1-polig) oder 4540705 (3-polig). In die Steckergehäuse gehört der Flachstecker MAXI M800.
Ersatz und Reparatur: neuer Kontakt, wenn ein Kabel an einem MaxiVAL Halter erneuert oder verlängert wird.

Hinweise zur Auswahl und Verwendung:

Die Hülse passend zum Kabel wählen: diese Ausführung ist für 8-10 mm² ausgelegt.
Mit einem Crimpwerkzeug für unisolierte, offene Crimpkontakte verarbeiten. Ein schlecht gecrimpter Kontakt erwärmt sich unter Last.
MTA gibt für den Kontakt keinen eigenen Nennstrom an. Die zulässige Belastung ergibt sich aus Kabelquerschnitt, Sicherung und Gehäuse.
Nur mit 8 mm breiten Flachsteckern kombinieren. Hülse und Stecker werden unabhängig vom Kabelquerschnitt gepaart, der Querschnitt betrifft nur den Crimpanschluss.
Die Hülse vollständig in das Gehäuse einsetzen und, wo vorhanden, die Sekundärverriegelung schließen.
Vor Arbeiten an der Anlage die Stromversorgung trennen.

Sicherheits- und Warnhinweise:

Unisolierter Kontakt: nur in einem geeigneten Gehäuse verwenden, gegen Berührung und Kurzschluss geschützt.
Für Niedervolt-Gleichstromanlagen wie Fahrzeugbordnetze, nicht für Netzspannung.
Verformte, korrodierte oder thermisch verfärbte Kontakte ersetzen.
Von Kindern fernhalten, verschluckbare Kleinteile.

Lieferumfang:

1 × Flachsteckhülse MTA MAXI F800 für 8-10 mm²

Häufige Fragen:

Welcher Flachstecker passt?

Das Gegenstück von MTA ist der Flachstecker MAXI M800 mit 8 mm breiter und 0,8 mm starker Steckzunge. Den M800 gibt es für 2,5-4, 6-8 und 10-16 mm².

Kann ich die Hülse für einen anderen Kabelquerschnitt verwenden?

Nein. Der Crimpanschluss ist auf 8-10 mm² ausgelegt. Für andere Querschnitte gibt es die F800 für 1,5-2,5, 4-6, 8-10 und 16 mm².

Produkteigenschaft	Wert
Materialstärke:	0,5mm
Kontaktmaterial:	Kupfernickel (CuNi)
Kontaktbeschichtung:	Verzinnt (Sn)
Isoliert:	Nein
Versandgewicht:	0,00 kg
Artikelgewicht:	0,00 kg
Inhalt:	1,00 Stück
