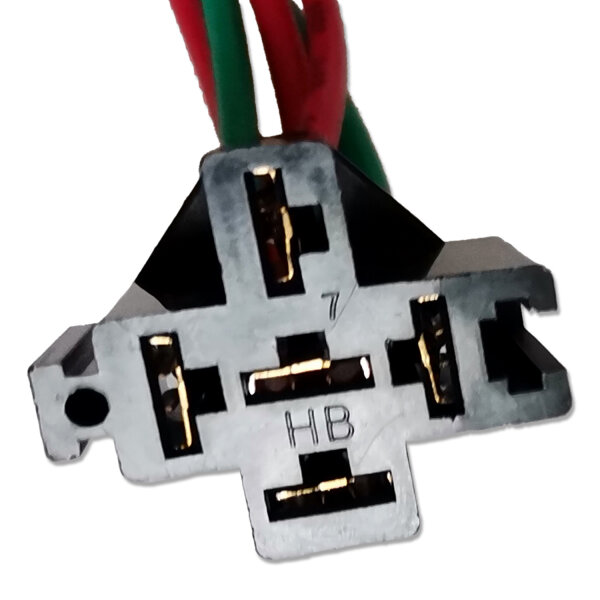

Relaissockel 5-polig für KFZ Mini Relais | 40A | 120mm Kabel | 6,3mm

Relaissockel 5-polig für KFZ Mini Relais | 40A | 120mm Kabel | 6,3mm

Artikelnummer: 01327
GTIN: 0685293957684
HAN: CS1-CW
Kategorie: Relaissockel
Hersteller: Impulse Innovation

4,99 €

4,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

Relaissockel 5-polig | KFZ Mini Relais Sockel | 120 mm Kabel | 6,3 mm

Universeller 5-poliger Relaissockel für Mini-Relais mit vormontierten Kabellitzen zur einfachen Verdrahtung in Fahrzeugen, Maschinen und elektrischen Steuerungen. Der KFZ Relaissockel eignet sich als Relaisfassung, Relaishalter und Anschlussstecker für kompatible 5-polige Standard-Mini-Relais.

Die bereits eingesetzten 120 mm langen Anschlusskabel ermöglichen eine schnelle Integration in bestehende Kabelbäume oder eigene Schaltungen. Die Kontakte im Sockel sind für 6,3-mm-Flachsteckanschlüsse ausgeführt.

Typ: Relaissockel, Relaisfassung, Relaishalter, KFZ Relaissockel, Mini Relais Sockel, Relaisstecker, Relaisanschluss, Relaiskabel, Relaiskabelsatz, Steckgehäuse
Ausführung: 5-polig
Geeignet für: kompatible 5-polige Mini-Relais
Nennstrom: 40 A
Kontaktanzahl: 5
Kontaktanschluss: Flachsteckhülse 6,3 mm
Kabel: vormontierte Kabellitzen
Kabellänge: ca. 120 mm
Kabelfarben: Rot, Grün
Sockelfarbe: Schwarz
Montage: Steckverbindung mit Relais

Eigenschaften:

5-poliger Relaissockel: Passende Anschlussbasis für kompatible KFZ Mini-Relais mit 5 Kontakten.
Vormontierter Kabelsatz: Die bereits eingesetzten Kabellitzen erleichtern Anschluss, Nachrüstung und Reparatur.
120 mm Kabellänge: Bietet ausreichend Leitung für die Verbindung mit dem vorhandenen Kabelbaum oder einer eigenen Schaltung.
6,3-mm-Flachsteckkontakte: Gängiges Kontaktsystem im Bereich KFZ-Elektrik, Fahrzeugelektrik und Relaistechnik.
Farbcodierte Leitungen: Unterschiedliche Kabelfarben erleichtern die Zuordnung bei der Verdrahtung.
Kompakte Bauform: Geeignet für den platzsparenden Einbau in Fahrzeugen, Schaltschränken, Maschinen und eigenen Elektroprojekten.
Einfacher Relaiswechsel: Das Relais wird gesteckt und kann bei Bedarf ohne erneutes Anschließen der einzelnen Leitungen ausgetauscht werden.

Typische Einsatzbereiche:

Auto & PKW: Relaisanschluss für Zusatzbeleuchtung, Signalhorn, Lüfter, Pumpen und andere elektrische Verbraucher.
Wohnmobil, Camper & Van: Für Relaissteuerungen innerhalb individuell aufgebauter 12V- oder 24V-Bordnetze.
LKW & Nutzfahrzeuge: Geeignet für Nachrüstung, Reparatur und Erweiterung elektrischer Relaisschaltungen.
Motorrad & Fahrzeugbau: Kompakte Relaisfassung für geeignete elektrische Steuerungen.
Boot & Marine: Für geschützte elektrische Installationen mit kompatiblen Mini-Relais.
Maschinen & Anlagen: Zur Integration von Relais in Steuer-, Schalt- und Versorgungsstromkreise.
DIY & Nachrüstung: Praktisch für eigene Kabelbäume, Steuerungen und elektrische Umbauten.

Beschreibung:

Der 5-polige Relaissockel mit Kabel ermöglicht den sauberen und servicefreundlichen Anschluss eines kompatiblen Mini-Relais. Statt einzelne Kontakte direkt mit dem Relais zu verbinden, wird das Relais einfach in die passende Relaisfassung gesteckt.

Die vormontierten 120 mm langen Kabellitzen erleichtern die Verbindung mit dem bestehenden Kabelbaum. Dadurch eignet sich der Sockel sowohl für Neuinstallationen als auch für Reparaturen und Nachrüstungen in der KFZ-Elektrik, Fahrzeugelektrik und Maschinenverdrahtung.

Durch die 5-polige Ausführung kann der Relaissockel mit entsprechend aufgebauten Mini-Relais verwendet werden. Je nach eingesetztem Relais lassen sich damit beispielsweise Schließer-, Öffner- oder Wechslerfunktionen realisieren. Entscheidend ist dabei stets die tatsächliche Kontaktbelegung des verwendeten Relais.

Der Steckanschluss erleichtert außerdem spätere Wartungsarbeiten: Ein defektes oder zu prüfendes Relais kann aus dem Sockel gezogen und ersetzt werden, ohne die komplette Verkabelung neu herstellen zu müssen.

Montage & Anschluss:

Vor dem Anschluss die elektrische Anlage spannungsfrei schalten.
Vor Verwendung prüfen, ob Bauform, Kontaktanordnung und Pinbelegung des Relais zum Sockel passen.
Die einzelnen Leitungen entsprechend dem Schaltplan des verwendeten Relais anschließen.
Die Kabelfarben allein sind kein Ersatz für die Prüfung der tatsächlichen Kontaktbelegung.
Verbindungen fachgerecht crimpen, verbinden und gegen Kurzschluss isolieren.
Das Relais vollständig und gerade in den Sockel einstecken.
Stromkreise entsprechend Leitung, Verbraucher und Anwendung fachgerecht absichern.

Sicherheits- & Warnhinweise:

Nur mit elektrisch und mechanisch kompatiblen Relais verwenden.
Die zulässige Belastbarkeit von Relais, Kontakten, Leitungen und Steckverbindungen darf nicht überschritten werden.
Die tatsächlich zulässige Strombelastung einer Installation richtet sich auch nach Kabelquerschnitt, Leitungslänge, Kontaktierung, Umgebungstemperatur und Verlegeart.
Elektrische Leitungen fachgerecht gegen Kurzschluss und Überstrom absichern.
Beschädigte, lose, korrodierte oder überhitzte Kontakte nicht weiterverwenden.
Vor Montage oder Änderungen an der Verkabelung die Stromversorgung unterbrechen.
Elektrische Installation sollte durch eine fachkundige Person erfolgen.

Lieferumfang:

1× Relaissockel 5-polig für Mini-Relais mit ca. 120 mm vormontierten Anschlusskabeln

Häufige Fragen:

Für welche Relais ist der Relaissockel geeignet?

Der Sockel ist für kompatible 5-polige Mini-Relais mit entsprechender Kontaktanordnung ausgelegt. Vor dem Einbau sollten Bauform und Pinbelegung des Relais mit dem Sockel abgeglichen werden.

Ist der Relaissockel für KFZ-Anwendungen geeignet?

Ja. Der KFZ Relaissockel eignet sich für zahlreiche Anwendungen in Auto, Wohnmobil, Camper, LKW, Motorrad und anderen Fahrzeugen, sofern das verwendete Relais und die elektrische Installation kompatibel sind.

Wie lang sind die Kabel am Relaissockel?

Die vormontierten Anschlussleitungen sind ca. 120 mm lang.

Welche Anschlüsse werden im Relaissockel verwendet?

Der Sockel verwendet Kontakte für 6,3-mm-Flachsteckanschlüsse, wie sie bei vielen KFZ- und Mini-Relais eingesetzt werden.

Kann ein 4-poliges Relais in einem 5-poligen Sockel verwendet werden?

Das hängt von Bauform und Kontaktanordnung des jeweiligen Relais ab. Entscheidend ist nicht allein die Anzahl der Kontakte, sondern ob die vorhandenen Pins mechanisch und elektrisch zur Relaisfassung passen.

Kann ich den Relaissockel für Zusatzscheinwerfer, Pumpen oder Lüfter verwenden?

Grundsätzlich kann der Sockel Bestandteil entsprechender Relaisschaltungen sein. Ob die Installation für den jeweiligen Verbraucher geeignet ist, hängt zusätzlich vom verwendeten Relais, Kabelquerschnitt, Sicherungswert und der Stromaufnahme des Verbrauchers ab.

Produkteigenschaft	Wert
Anschluss:	Flachsteckhülse 6,3mm
Farbe:	Schwarz
Besonderheiten:	Anreihbar
Stromart:	Gleichstrom (DC)
Anzahl Kontakte:	5
Nennstrom:	40A
Versandgewicht:	0,03 kg
Artikelgewicht:	0,03 kg
Inhalt:	1,00 Stück
