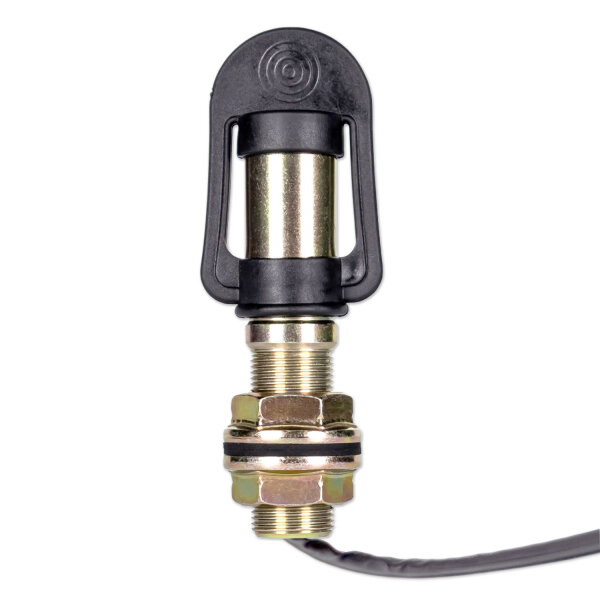

Rundumleuchte Halter Aufsteckrohr 12V 24V Ø24mm Schutzkappe Kabel 15cm

Rundumleuchte Halter Aufsteckrohr 12V 24V Ø24mm Schutzkappe Kabel 15cm

Artikelnummer: 00279
GTIN: 0725844101798
HAN: SLH-I-01
Kategorie: Halterungen
Hersteller: Impulse Innovation

11,99 €

11,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

Rundumleuchten Halter 12V 24V | Aufsteckrohr Ø24 mm | gerade | Schutzkappe

Robuster Halter für Rundumleuchten und Warnleuchten in gerader Ausführung zur festen Montage an Fahrzeugen, Maschinen und technischen Anlagen. Das Aufsteckrohr mit ca. Ø 24 mm wird senkrecht durch eine geeignete Montagefläche geführt und verschraubt. Eine passende Rundumleuchte kann anschließend auf die Aufnahme aufgesteckt werden.

Der Rundumleuchtenhalter ist für 12-V- und 24-V-Bordnetze ausgelegt und besitzt ein ca. 15 cm langes, 2-poliges Anschlusskabel. Rot ist für Plus und Schwarz für Masse vorgesehen. Die mitgelieferte Gummischutzkappe kann die offene Steckaufnahme abdecken, wenn keine Leuchte montiert ist.

Typische Einsatzbereiche sind Traktor, Landmaschine, LKW, Nutzfahrzeug, Baumaschine, Stapler, Kommunalfahrzeug, Werkstattfahrzeug und weitere Fahrzeuge mit Rundumleuchte, Warnleuchte oder Signalleuchte.

Technische Daten:

Typ: Rundumleuchten Halter, Warnleuchtenhalter, Aufsteckrohr, Steckrohrhalter, Leuchtenhalter, Montagehalterung, Signallichthalter
Ausführung: Gerade
Nennspannung: 12 V / 24 V
Norm: DIN 72591
Schaftdurchmesser: ca. Ø 24 mm
Gewindedurchmesser: ca. 21 mm
Gesamtlänge: ca. 105 mm
Montageart: Senkrechte Blech- bzw. Flächendurchführung mit Gewinde
Anschluss: 2-poliges Anschlusskabel
Kabellänge: ca. 150 mm / 15 cm
Kabelfarben: Rot = Plus, Schwarz = Masse
Material Schaft / Gewinde: Messing
Material Muttern und Befestigungsteile: Stahl, verzinkt
Material Schutzkappe und Dichtungen: Gummi
Betriebstemperatur: -30 °C bis +60 °C
Besonderheiten: Gummischutzkappe, Dichtungen und Befestigungsmuttern inklusive

Rundumleuchten Halter für 12V und 24V:

Der Halter dient als feste Aufnahme für eine passende Rundumleuchte, Warnleuchte oder Signalleuchte. Durch die Auslegung für 12 V und 24 V eignet er sich für zahlreiche Fahrzeug- und Maschinenbordnetze.

Damit kann die Halterung unter anderem bei PKW, Transportern, LKW, Traktoren, Landmaschinen, Baumaschinen, Staplern und Kommunalfahrzeugen eingesetzt werden, sofern die verwendete Leuchte mechanisch und elektrisch zur Aufnahme passt.

Aufsteckrohr Ø 24 mm:

Die Rundumleuchte wird auf das ca. 24 mm starke Aufsteckrohr aufgesetzt. Diese Bauform ermöglicht eine feste Fahrzeugmontage des Halters, während die eigentliche Warnleuchte bei Bedarf aufgesteckt oder wieder abgenommen werden kann.

Vor dem Kauf sollte der Innendurchmesser beziehungsweise die Aufnahme der vorhandenen Rundumleuchte mit dem angegebenen Schaftdurchmesser verglichen werden.

Gerade Ausführung für senkrechte Montage:

Bei dieser Variante handelt es sich um einen geraden Rundumleuchtenhalter. Nach der Montage steht das Aufsteckrohr senkrecht zur Befestigungsfläche.

Die Ausführung eignet sich dadurch besonders für geeignete horizontale Montageflächen wie Fahrzeugdächer, Konsolen, Haltebleche oder Maschinenaufbauten.

Besonderheiten:

Gerade Bauform: Für senkrecht stehende Rundumleuchten
Ø 24 mm Aufsteckrohr: Für entsprechend passende Warn- und Rundumleuchten
12 V / 24 V: Für typische Fahrzeug- und Maschinenbordnetze
DIN 72591: Ausführung nach der angegebenen Norm
2-poliger Anschluss: Anschlussleitung für Plus und Masse bereits vorhanden
15 cm Kabel: Für die elektrische Verbindung unterhalb der Montagefläche
Messingschaft: Robuste Metallausführung
Verzinkte Befestigungsteile: Muttern und Montageteile aus verzinktem Stahl
Gummischutzkappe: Zum Abdecken der Aufnahme bei abgenommener Leuchte
Dichtungen inklusive: Für die Montage an einer geeigneten Fläche

Typische Anwendungsbereiche:

Traktor: Aufnahme für Warn- und Rundumleuchten in der Landwirtschaft
Landmaschine: Für Schlepper, Erntemaschinen und weitere Arbeitsmaschinen
LKW: Rundumleuchtenhalter für geeignete 24-V-Bordnetze
Nutzfahrzeug: Für Transporter, Servicefahrzeuge und Sonderfahrzeuge
Baumaschine: Für Bagger, Radlader und andere Arbeitsmaschinen
Stapler: Aufnahme für entsprechende Warn- und Signalleuchten
Kommunalfahrzeug: Für Fahrzeuge mit optischer Warneinrichtung
Werkstatt- und Servicefahrzeug: Feste Aufnahme für abnehmbare Warnleuchten
Maschinenbau: Halterung für geeignete Signal- und Warnleuchten

Rundumleuchtenhalter für Traktor und Landmaschine:

Gerade Aufsteckhalter für Rundumleuchten werden häufig bei Traktoren und Landmaschinen eingesetzt. Der Halter bleibt dabei fest am Fahrzeug montiert, während die Warnleuchte auf die Aufnahme aufgesteckt werden kann.

Das ist besonders praktisch, wenn eine Rundumleuchte nur während bestimmter Arbeiten benötigt oder zum Schutz vor Beschädigung abgenommen werden soll.

Für LKW, Nutzfahrzeuge und Baumaschinen:

Auch bei LKW, Transportern, Baumaschinen, Staplern und Kommunalfahrzeugen eignet sich die Bauform zur Aufnahme einer kompatiblen Rundum- oder Warnleuchte.

Durch die Eignung für 12 V und 24 V deckt der Halter zahlreiche typische Fahrzeugbordnetze ab.

15 cm Anschlusskabel:

Der Halter verfügt über ein ca. 15 cm langes Anschlusskabel. Dadurch kann die elektrische Verbindung direkt unterhalb der Montagefläche hergestellt werden.

Rot: Plus
Schwarz: Masse / Minus

Die Kabelverbindungen sollten fachgerecht ausgeführt sowie gegen Kurzschluss, Feuchtigkeit und mechanische Belastung geschützt werden.

Gummischutzkappe für die Aufnahme:

Ist keine Rundumleuchte montiert, kann die Steckaufnahme mit der mitgelieferten Gummischutzkappe abgedeckt werden.

Die Schutzkappe hilft dabei, die offene Aufnahme vor Staub, Schmutz und direkten Umwelteinflüssen zu schützen. Eine definierte IP-Schutzart ist für den Halter nicht angegeben.

Messingschaft und verzinkte Befestigungsteile:

Schaft und Gewindebereich bestehen aus Messing. Die Befestigungsteile und Muttern bestehen aus verzinktem Stahl.

Die Metallausführung ermöglicht eine feste Verschraubung an einer ausreichend stabilen Montagefläche. Gummidichtungen gehören ebenfalls zum Aufbau und werden bei der Montage korrekt positioniert.

Montage durch Blech oder Montageplatte:

Der Rundumleuchtenhalter ist für eine Durchsteckmontage durch eine geeignete Fläche vorgesehen. Der Gewindebereich wird durch die vorbereitete Öffnung geführt und anschließend mit den Befestigungsmuttern verschraubt.

Der Gewindedurchmesser beträgt ca. 21 mm. Vor dem Bohren sollten die tatsächlichen Abmessungen des vorliegenden Halters sowie der verfügbare Einbauraum überprüft werden.

DIN 72591:

Für den Rundumleuchtenhalter ist die Norm DIN 72591 angegeben. Bei der Auswahl einer passenden Rundumleuchte sollten trotzdem die tatsächlichen Maße und die mechanische Ausführung der vorhandenen Leuchtenaufnahme geprüft werden.

Allein eine ähnliche Bauform bedeutet nicht automatisch, dass jede beliebige Rundumleuchte auf jeden Steckhalter passt.

Kompatibilität vor dem Kauf prüfen:

Bei Rundumleuchten existieren unterschiedliche Befestigungsarten und Aufnahmen. Für die Kompatibilität sind insbesondere folgende Punkte relevant:

Durchmesser der Leuchtenaufnahme
Schaftdurchmesser des Halters von ca. 24 mm
Mechanische Ausführung der Steckaufnahme
Elektrischer Anschluss der Rundumleuchte
Bordspannung von 12 V beziehungsweise 24 V
Montageposition und verfügbarer Einbauraum

Montage:

Geeignete und ausreichend stabile Montageposition bestimmen.
Benötigte Durchführung entsprechend den Abmessungen vorbereiten.
Dichtung an der Montagefläche korrekt positionieren.
Gewindeschaft durch die Montagefläche führen.
Halter mit den mitgelieferten Muttern sicher befestigen.
Rotes Kabel mit Plus und schwarzes Kabel mit Masse verbinden.
Elektrische Anschlüsse fachgerecht isolieren und schützen.
Passende Rundumleuchte auf den Halter aufsetzen.
Funktion und festen Sitz kontrollieren.
Bei abgenommener Leuchte die Schutzkappe aufsetzen.

Hinweise zur Installation:

Elektrische Anlage vor der Montage spannungsfrei schalten.
Montagefläche muss ausreichend stabil für Halter und Rundumleuchte sein.
Auf ausreichend Einbauraum unterhalb der Montagefläche achten.
Kabel vor scharfen Kanten, Scheuern und Zugbelastung schützen.
Elektrische Verbindungen fachgerecht isolieren.
Stromkreis passend zur verwendeten Rundumleuchte absichern.
Dichtungen korrekt montieren.
Nach der Montage festen Sitz von Halter und Leuchte kontrollieren.
Beschädigte Schutzkappen oder Dichtungen bei Bedarf ersetzen.

Sicherheits- und Warnhinweise:

Nur in entsprechend geeigneten 12-V- und 24-V-Gleichspannungsanlagen verwenden.
Vor Montage, Anschluss und Wartung die Stromversorgung unterbrechen.
Polung des Anschlusskabels beachten.
Elektrische Leitungen gegen Kurzschluss absichern.
Montagefläche und Befestigung regelmäßig auf festen Sitz kontrollieren.
Beschädigte Kabel, Dichtungen oder Befestigungsteile nicht weiterverwenden.
Vor der Montage die mechanische und elektrische Kompatibilität der Rundumleuchte prüfen.

Lieferumfang:

1× Rundumleuchtenhalter, gerade Ausführung
1× Gummischutzkappe
Befestigungsmuttern und Dichtungen
Ca. 15 cm 2-poliges Anschlusskabel

Häufige Fragen:

Für welche Rundumleuchten ist der Halter geeignet?

Der Halter ist für entsprechend passende aufsteckbare Rundumleuchten, Warnleuchten und Signalleuchten ausgelegt. Entscheidend sind insbesondere der Schaftdurchmesser von ca. 24 mm und die mechanische Ausführung der Leuchtenaufnahme.

Ist der Halter für 12V geeignet?

Ja. Der Rundumleuchtenhalter kann in entsprechend ausgelegten 12-V-Bordnetzen verwendet werden.

Ist der Halter auch für 24V geeignet?

Ja. Die Ausführung eignet sich ebenfalls für typische 24-V-Bordnetze, beispielsweise bei LKW, Landmaschinen und Arbeitsmaschinen.

Ist der Halter für einen Traktor geeignet?

Ja. Traktoren und Landmaschinen gehören zu den typischen Anwendungen solcher Aufsteckhalter, sofern die verwendete Rundumleuchte mechanisch und elektrisch kompatibel ist.

Kann der Rundumleuchtenhalter an einem LKW verwendet werden?

Ja. Der Halter ist für 24-V-Anwendungen geeignet. Die vorhandene Rundumleuchte muss zur Aufnahme passen.

Wie groß ist das Aufsteckrohr?

Der Schaft beziehungsweise das Aufsteckrohr besitzt einen Durchmesser von ca. 24 mm.

Welchen Durchmesser hat das Befestigungsgewinde?

Der Gewindedurchmesser beträgt ca. 21 mm.

Wie lang ist der Halter?

Die Gesamtlänge beträgt ca. 105 mm.

Ist ein Kabel bereits montiert?

Ja. Der Halter besitzt ein ca. 15 cm langes 2-poliges Anschlusskabel.

Welche Kabelfarbe ist Plus?

Nach den vorliegenden Produktdaten ist Rot für Plus und Schwarz für Masse beziehungsweise Minus vorgesehen.

Wofür ist die Gummischutzkappe?

Die Schutzkappe deckt die Steckaufnahme ab, wenn keine Rundumleuchte montiert ist, und hilft dabei, die offene Aufnahme vor Staub und Schmutz zu schützen.

Ist die Rundumleuchte im Lieferumfang enthalten?

Nein. Geliefert wird ausschließlich der Halter inklusive Schutzkappe, Anschlusskabel, Dichtungen und Befestigungsteilen.

Ist dies die gerade Ausführung?

Ja. Das Aufsteckrohr steht nach fachgerechter Montage senkrecht zur Montagefläche.

Kann der Halter auf einem Fahrzeugdach montiert werden?

Die gerade Bauform eignet sich grundsätzlich für entsprechend geeignete horizontale Montageflächen. Stabilität, Einbauraum, Abdichtung und fahrzeugseitige Voraussetzungen müssen vor der Montage geprüft werden.

Ist der Halter wasserdicht?

Eine definierte IP-Schutzart ist nicht angegeben. Die vorhandenen Dichtungen und die Gummischutzkappe dürfen daher nicht mit einer bestätigten Wasserdichtigkeit gleichgesetzt werden.
