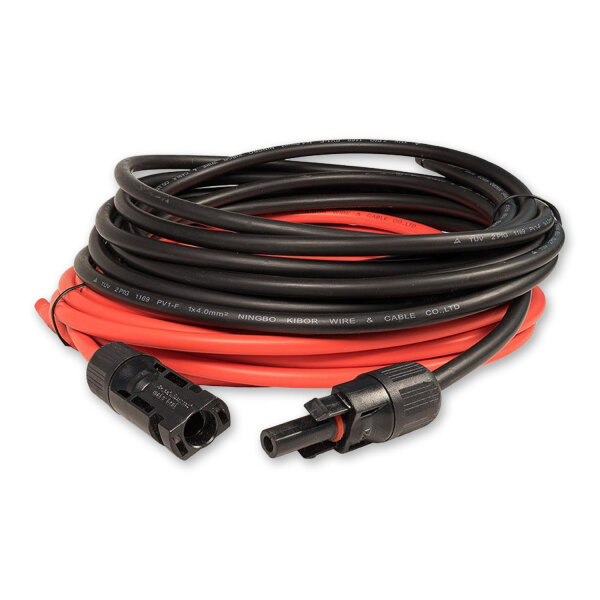

Solarkabel Set 2x 5m 4mm² rot schwarz mit PV Solarsteckern

Solarkabel Set 2x 5m 4mm² rot schwarz mit PV Solarsteckern

Artikelnummer: 02390
GTIN: 0725844103082
HAN: PVCS-4-5-S
Kategorie: Solarkabel
Hersteller: Impulse Innovation

14,99 €

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Sets

Beschreibung
Bewertungen

Solarkabel 4 mm² 2x 5 m rot schwarz | PV Anschlusskabel mit Solarsteckern

Vorkonfektioniertes Solarkabel Set mit 2x 5 m Kabellänge und 4 mm² Querschnitt zur Verbindung von Solarmodul und Solarladeregler. Das Kabelpaar besteht aus einer roten Plusleitung und einer schwarzen Minusleitung und eignet sich als PV Kabel, Photovoltaikkabel, Solar Anschlusskabel und Modulanschlusskabel für Solaranlagen.

Auf der Modulseite sind die Leitungen bereits mit einem weiblichen und einem männlichen PV Solarsteckverbinder konfektioniert. Die rote Plusleitung besitzt den weiblichen Steckverbinder, die schwarze Minusleitung den männlichen Steckverbinder. Die gegenüberliegenden Kabelenden sind für den Anschluss am Laderegler frei ausgeführt.

Die verwendeten PV Steckverbinder sind kompatibel mit MC4- und Solcon4-Stecksystemen. Dadurch lässt sich das Anschlusskabel mit zahlreichen entsprechend ausgeführten Solarmodulen und PV Komponenten verbinden.

Technische Daten:

Typ: Solarkabel, PV Kabel, Photovoltaikkabel, Solar Anschlusskabel, Solar Verbindungskabel, Solarmodulkabel, Modulanschlusskabel
Ausführung: Kabelpaar für Plus und Minus
Kabellänge: 2x 5 m
Gesamtkabellänge: 10 m
Kabelquerschnitt: 4 mm² je Leitung
Farbe: Rot und Schwarz
Plusleitung: Rot, 5 m, mit weiblichem PV Steckverbinder
Minusleitung: Schwarz, 5 m, mit männlichem PV Steckverbinder
Modulseite: 1x weiblicher und 1x männlicher Solarsteckverbinder, vormontiert
Ladereglerseite: Freie Kabelenden
Steckkompatibilität: Kompatibel mit MC4- und Solcon4-Stecksystemen
Bemessungsstrom: max. 30 A
Systemspannung: max. 1000 V
Schutzart: IP67 im gesteckten Zustand
Schutzklasse: II
Verriegelungssystem: Snap-in
Temperaturbereich: -40 °C bis +90 °C
Kabelausführung: Weich und flexibel
Beständigkeit: Ammoniak, Öl, Säuren, Laugen, Ozon und UV-Strahlung
Angegebene Lebensdauer: Über 25 Jahre

PV Anschlusskabel für Solarmodul und Laderegler:

Das 2x 5 m lange Solar Verbindungskabel ist für die elektrische Verbindung zwischen Solarmodul und Solarladeregler vorgesehen. Durch die bereits vormontierten PV Steckverbinder entfällt die separate Konfektionierung auf der Modulseite.

Die rote Leitung kennzeichnet den Pluspol und ist mit einem weiblichen Solarsteckverbinder ausgestattet. Die schwarze Leitung kennzeichnet den Minuspol und besitzt einen männlichen Solarsteckverbinder. Damit sind Stecker, Buchse und Polarität bereits eindeutig zugeordnet.

Die jeweils andere Seite der beiden Solarleitungen besitzt freie Kabelenden und kann passend zum verwendeten Laderegler angeschlossen oder weiter konfektioniert werden.

Kompatible Solarsteckverbinder:

Die vormontierten PV Stecker und Buchsen sind kompatibel mit MC4- und Solcon4-Stecksystemen. Damit eignet sich das Kabelpaar für zahlreiche Solarmodule und Photovoltaikkomponenten mit entsprechend kompatiblen Anschlüssen.

Was dieses Solarkabel Set praktisch macht:

Vorkonfektioniert: Solarstecker und Solarbuchse bereits montiert
2x 5 m Kabellänge: Je 5 m Plus- und Minusleitung
4 mm² Querschnitt: Gängiger Kabelquerschnitt für zahlreiche PV Anwendungen
Klare Polarität: Rot für Plus und Schwarz für Minus
Male und Female: Je ein männlicher und ein weiblicher PV Steckverbinder
Flexible Leitung: Weicher Aufbau für eine einfache Verlegung
UV- und ozonbeständig: Für typische Anforderungen einer Solarinstallation ausgelegt
IP67: Geschützte Steckverbindung im vollständig gesteckten Zustand
Bis 30 A: Bemessungsstrom bis maximal 30 A
Bis 1000 V: Für Systemspannungen bis maximal 1000 V ausgelegt

Typische Einsatzbereiche:

Verbindung von Solarmodul und Solarladeregler
Photovoltaikanlagen und Solaranlagen
PV Inselanlagen
Solaranlagen mit Batteriespeicher
Mobile und stationäre Solarsysteme
Erweiterung bestehender PV Verkabelungen
Neuinstallation von Solar Anschlussleitungen

Flexibles und widerstandsfähiges Solarkabel:

Der weiche und flexible Aufbau erleichtert die Verlegung der 4-mm²-Solarleitungen zwischen Solarpanel und Laderegler. Das Kabel ist gegen UV-Strahlung, Ozon, Ammoniak, Öl, Säuren und Laugen beständig.

Die Steckverbindung besitzt im vollständig gesteckten Zustand die Schutzart IP67. Für das Kabelset sind ein Temperaturbereich von -40 °C bis +90 °C, ein maximaler Bemessungsstrom von 30 A und eine maximale Systemspannung von 1000 V angegeben.

Hinweis zum Kabelquerschnitt:

Ob ein Solarkabel mit 4 mm² Querschnitt für eine konkrete Photovoltaikanlage ausreichend dimensioniert ist, hängt insbesondere von Stromstärke, Leitungslänge, Systemspannung und zulässigem Spannungsabfall ab.

Vor der Installation sollte deshalb geprüft werden, ob der Leitungsquerschnitt von 4 mm² zur jeweiligen Anlage und Leitungslänge passt. Der angegebene maximale Bemessungsstrom des Kabelsets beträgt 30 A.

Wichtige Hinweise zur Montage:

Polarität vor dem Anschluss prüfen.
Rote Leitung für Plus und schwarze Leitung für Minus verwenden.
PV Steckverbinder vollständig zusammenstecken und verriegeln.
Nur technisch kompatible Stecksysteme miteinander verbinden.
Kabelquerschnitt passend zu Strom, Leitungslänge und zulässigem Spannungsabfall dimensionieren.
Leitungen vor scharfen Kanten, Quetschungen und Scheuerstellen schützen.
Elektrische Installation fachgerecht ausführen.

Lieferumfang:

1x Solarkabel rot, 5 m, 4 mm², mit vormontiertem weiblichem PV Steckverbinder
1x Solarkabel schwarz, 5 m, 4 mm², mit vormontiertem männlichem PV Steckverbinder

Häufige Fragen:

Wie lang sind die beiden Solarkabel?

Die rote und die schwarze Solarleitung sind jeweils 5 m lang. Das Set enthält somit insgesamt 10 m Solarkabel.

Welchen Querschnitt haben die Solarleitungen?

Beide Leitungen besitzen einen Kabelquerschnitt von jeweils 4 mm².

Welche Solarstecker sind vormontiert?

Die rote Plusleitung besitzt einen weiblichen PV Steckverbinder. Die schwarze Minusleitung ist mit einem männlichen PV Steckverbinder ausgestattet. Das Set enthält somit eine vorkonfektionierte Buchse und einen vorkonfektionierten Stecker.

Sind die PV Steckverbinder mit MC4 und Solcon4 kompatibel?

Ja. Die vormontierten Solarsteckverbinder sind mit MC4- und Solcon4-Stecksystemen kompatibel.

Sind beide Enden der Solarkabel mit Steckern versehen?

Nein. Die PV Steckverbinder befinden sich auf der Modulseite. Die gegenüberliegenden Kabelenden sind frei und für den Anschluss am Solarladeregler beziehungsweise für eine passende weitere Konfektionierung vorgesehen.

Produkteigenschaft	Wert
Versandgewicht:	0,66 kg
Artikelgewicht:	0,66 kg
Inhalt:	1,00 Stück

Angaben zur Produktsicherheit

Herstellerinformationen:

Impulse Innovation
Achsenkamp 1
Schleswig-Holstein
Neudorf-Bornstein, Deutschland, 24214
info@impulse-innovation.de
https://impulse-innovation.de

Es gibt noch keine Bewertungen.
