Kabelset 20mm² | Vollkupfer 5m | Zweitbatterie Car-HiFi Camper Kabel

Kabelset 20mm² | Vollkupfer 5m | Zweitbatterie Car-HiFi Camper Kabel

Artikelnummer: 00005-020
GTIN: 0676424569623
HAN: CK-PRO-20-6
Kategorie: Batteriekabelsets
Hersteller: Impulse Innovation

Artikel zurzeit vergriffen

Artikel vergriffen

20 mm² Kupfer Kabelset inkl. Sicherung – Stromkabel Kit für Car-HiFi, Verstärker, Zusatzbatterie & 12 V Bordnetz

Das 20 mm² Kupfer Kabelset CK-PRO-20-6 ist ein Stromkabel-Kit für Car-HiFi-Anlagen, Verstärker, Zusatzbatterien und Bordnetz-Erweiterungen im Fahrzeug. Mit 5 m Pluskabel, 1 m Massekabel, 5 m Remotekabel sowie Sicherung, Sicherungshalter und Montagezubehör eignet sich das Set für viele typische Installationen im 12-V- und 24-V-Bordnetz.

Hersteller: Impulse Innovation
Bezeichnung: CK-PRO-20-6
Typ: Stromkabelset, Batteriekabelset, Car-HiFi Kabelkit
Nennspannung: bis 32 V
Leiterquerschnitt Batteriekabel: 20 mm²
Kabellänge Pluskabel: 5 m
Kabellänge Massekabel: 1 m
Kabellänge Remotekabel: 5 m
Leiterquerschnitt Remotekabel: 0,75 mm²
Leitermaterial: Kupfer
Isolierung: PVC
Temperaturbereich Batteriekabel: -40 °C bis +90 °C
Temperaturbereich Remotekabel: -40 °C bis +80 °C
Sicherungstyp: MidiVAL
Sicherungshalter: MidiVAL Sicherungshalter, anreihbar
Enthaltener Sicherungswert: 70 A
Anzahl Sicherungen: 1
Anzahl Sicherungshalter: 1
Kabelschuhe: 6x Ringkabelschuh M6
Kontaktmaterial: Kupfer, verzinnt
Montage: Crimpen empfohlen
Zusatz: 1x Durchführungstülle

Eigenschaften:

20 mm² Kupferkabel: Hohe Stromtragfähigkeit für leistungsstarke Verbraucher im Fahrzeug.
Komplettset für die Stromverkabelung: Stromkabel, Remotekabel, Sicherungshalter, Sicherung und Ringkabelschuhe in einem Set.
Robuste PVC-Isolierung: Widerstandsfähig gegenüber mechanischer Belastung und typischen Fahrzeugtemperaturen.
Flexible Kabelstruktur: Gute Verlegbarkeit auch bei komplexen Installationen im Fahrzeug.
Zuverlässige elektrische Kontakte: Verzinnte Ringkabelschuhe sorgen für stabile Verbindungspunkte.
Praxisgerechte Kabellängen: 5 m Pluskabel eignen sich besonders für Installationen vom Motorraum bis zum Kofferraum.

Anwendungsbereiche:

Car-HiFi Anlagen: Stromversorgung für Verstärker, Endstufen und aktive Subwoofer.
Zusatz- und Bordbatterien: Verkabelung für Zweitbatteriesysteme in Campern, Vans und Reisefahrzeugen.
Ladebooster und Trennrelais: Integration in 12-V- und 24-V-Bordnetze.
Mobile Energiesysteme: Stromversorgung für Bordnetzerweiterungen und Energiespeicher.
Fahrzeugumbauten: Kabelset für Werkstatt, Nachrüstung und individuelle Projekte.

Beschreibung:

Das 20 mm² Stromkabelset aus Kupfer bietet eine zuverlässige Lösung für die Stromversorgung leistungsstarker Verbraucher im Fahrzeug. Durch den großzügigen Leiterquerschnitt eignet sich das Kabelset für Anwendungen wie Car-HiFi-Verstärker, Zusatzbatterien, Ladebooster oder Bordnetz-Erweiterungen.

Mit 5 m Pluskabel, 1 m Massekabel und 5 m Remotekabel deckt das Set viele typische Installationen im Fahrzeug ab. Der integrierte MidiVAL Sicherungshalter mit 70 A Sicherung schützt die Stromleitung und ermöglicht eine sichere Integration in das Bordnetz.

Dank der robusten PVC-Isolierung und der flexiblen Kupferleitungen lässt sich das Kabelset gut verlegen und an unterschiedliche Einbausituationen anpassen.

Verwendungshinweise:

Fahrzeug stromlos machen: Vor Beginn der Arbeiten Batterie abklemmen.
Kabelweg planen: Leitungen vor Hitze, Scheuerstellen und Quetschungen schützen.
Kabel konfektionieren: Kabel ablängen, abisolieren und Ringkabelschuhe fachgerecht crimpen.
Sicherung montieren: Sicherungshalter möglichst nahe der Spannungsquelle in die Plusleitung einsetzen.
Durchführung schützen: Bei Blechdurchführungen die beiliegende Durchführungstülle verwenden.
Verbindungen prüfen: Alle Kontakte auf festen Sitz und korrekte Polarität kontrollieren.
System testen: Nach Installation Batterie anschließen und Funktion prüfen.

Sicherheits- & Warnhinweise:

Achtung: Nur für Niederspannungsanwendungen bis 32 V geeignet.
Vor Montage stets Spannungsfreiheit sicherstellen.
Kabel vor Hitze, scharfen Kanten und mechanischer Beschädigung schützen.
Ringkabelschuhe müssen fachgerecht montiert werden, um Übergangswiderstände zu vermeiden.
Die Sicherung muss vor Inbetriebnahme korrekt eingesetzt sein.
Nicht für Netzspannung oder Hochspannungsanwendungen geeignet.
Montage nur durch fachkundige Personen oder unter Anleitung durchführen.
Kleinteile außerhalb der Reichweite von Kindern aufbewahren.

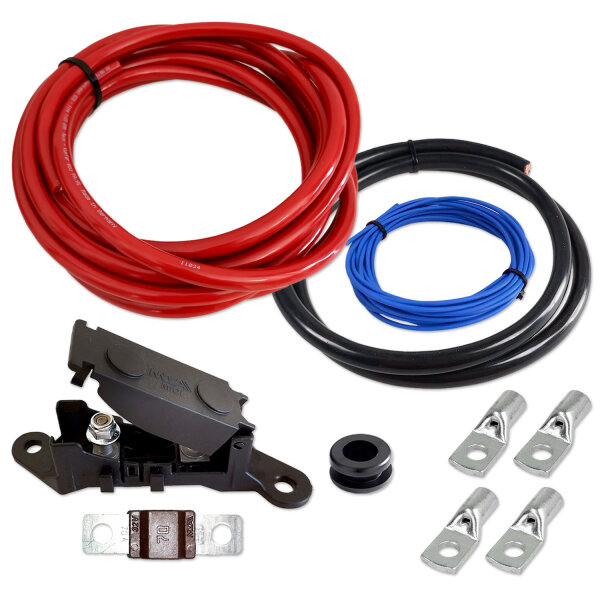

Lieferumfang:

1x Pluskabel Rot 20 mm² (5 m)
1x Massekabel Schwarz 20 mm² (1 m)
1x Remotekabel Blau 0,75 mm² (5 m)
1x MidiVAL Sicherungshalter
1x MidiVAL Sicherung 70 A
6x Ringkabelschuh M6
1x Durchführungstülle

FAQ

Für welche Anwendungen ist das 20 mm² Kabelset geeignet?

Das Kabelset eignet sich für Car-HiFi-Anlagen, Verstärker, Endstufen, aktive Subwoofer, Zusatzbatterien sowie viele weitere Bordnetz-Anwendungen im Fahrzeug.

Ist das Kabelset für 12 V oder 24 V geeignet?

Das Kabelset ist für Niederspannungsanwendungen bis 32 V ausgelegt und kann daher sowohl in 12-V- als auch in 24-V-Bordnetzen eingesetzt werden.

Ist eine Sicherung im Lieferumfang enthalten?

Ja, im Lieferumfang befinden sich ein MidiVAL Sicherungshalter sowie eine passende 70 A Sicherung.

Welche Kabellängen sind im Set enthalten?

Im Set enthalten sind 5 m Pluskabel mit 20 mm², 1 m Massekabel mit 20 mm² sowie 5 m Remotekabel mit 0,75 mm².

Sind die Kabel bereits vorkonfektioniert?

Nein, die Kabel werden jeweils am Stück geliefert und müssen für die jeweilige Einbausituation selbst zugeschnitten, abisoliert und mit den beiliegenden Ringkabelschuhen fachgerecht gecrimpt werden.

Produkteigenschaft	Wert
Nennspannung:	12V
Anschluss:	Ringkabelschuh M6
Leitermaterial:	Elektrolytkupfer (ECu)
Sicherungsformat:	MidiVAL Sicherung
Stromart:	Gleichstrom (DC)
Nennstrom:	70A
Sicherungswert:	70A
Kontaktmaterial:	Kupfer (Cu)
Sicherungsgröße:	40mm
Form:	Rund
Kabelquerschnitt:	1x20mm²
Versandgewicht:	1,53 kg
Artikelgewicht:	1,53 kg
Inhalt:	1,00 Stück
