Abzweigverbinder | Aspöck | Flachkabel IDC-Verbinder für Beleuchtung

Abzweigverbinder | Aspöck | Flachkabel IDC-Verbinder für Beleuchtung

Artikelnummer: 01792
GTIN: 0725844102054
HAN: 15-5976-017
Kategorie: Verbinder
Hersteller: Aspöck

1,49 €

1,49 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

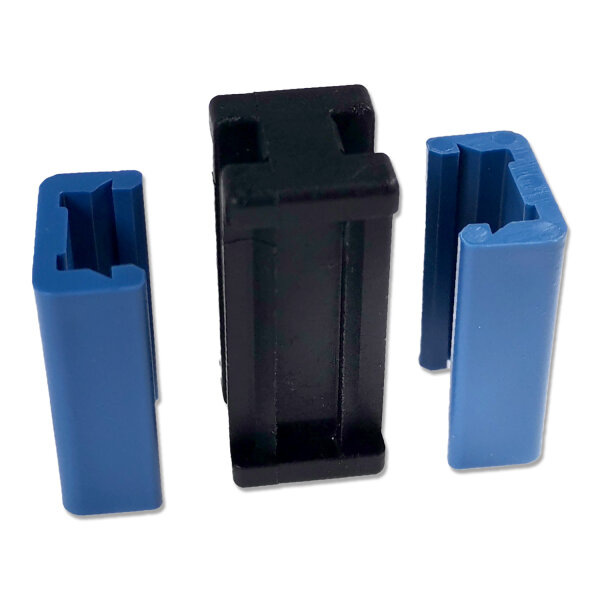

DC-Abzweigverbinder | Aspöck | 2-poliger Flachkabel-Abzweig für Anhängerbeleuchtung und Fahrzeugverkabelung

Hersteller: Aspöck Systems GmbH
Herstellernummer: 15-5976-017
Typ: DC-Abzweigverbinder (Double-Click), IDC-Kabelverbinder, Flachkabel-Abzweig, Stromverbinder, Leitungskuppler
Polzahl: 2-polig
Leiterquerschnitt: 2x0,75 mm² (Flachkabel)
Montageart: IDC-Schneidklemmtechnik (ohne Abisolieren)
Material: Polyamid (PA6)
Nennspannung: 12 V DC
Abmessungen (LxBxH): ca. 30 x 14 x 14 mm
Farbe: Schwarz / Blau
Gewicht: ca. 10 g

Eigenschaften:

DC-Abzweigverbinder von Aspöck – professioneller IDC-Abzweig für Flachkabel in Fahrzeug- und Anhängerbeleuchtung
Montage ohne Abisolieren oder Löten – dank moderner IDC-Schneidklemmtechnik (Insulation Displacement Contact)
Passend für Flachkabel 2x0,75 mm² – ideal für Rück-, Seitenmarkierungs- und Kennzeichenleuchten
Robustes Gehäuse aus Polyamid (PA6) – vibrationsfest, UV-beständig und spritzwassergeschützt (bis ca. IP54 bei fachgerechter Montage)
Teil des Aspöck Double-Click-Systems – zuverlässige Verbindungstechnik für 12-V-Anhängerbeleuchtung und Fahrzeugverkabelung
Kompakte Bauform – platzsparende Montage auch bei dichter Kabelführung

Anwendungsbereiche:

Fahrzeug- und Anhängerbeleuchtung – ideal für Rücklichter, Seitenmarkierungsleuchten, Positions- und Kennzeichenlampen
Nachrüstung und Erweiterung – ermöglicht einfaches Abzweigen in bestehenden Flachkabelsystemen
Werkstatt- und Serviceeinsatz – zeitsparende Lösung für Elektriker, Fahrzeugbauer und Caravan-Techniker
Caravan- und Trailertechnik – bewährte IDC-Verbindungslösung im 12-V-Bordnetz
Universeller Einsatz – für 2-adrige Flachleitungen mit 0,75 mm² Querschnitt im Bereich Lichttechnik und Stromversorgung

Beschreibung:

Der Aspöck DC-Abzweigverbinder 15-5976-017 ist ein 2-poliger IDC-Flachkabel-Abzweigverbinder für Beleuchtungssysteme von Anhängern, Caravans und Nutzfahrzeugen. Er erlaubt das sichere Abzweigen einer 12-V-Leitung, ohne dass das Kabel abisoliert oder beschädigt werden muss. Die präzise IDC-Schneidklemmtechnik erzeugt beim Verpressen einen gasdichten, korrosionssicheren Kontakt – ideal für dauerhafte elektrische Verbindungen im Fahrzeugbereich.

Das Double-Click-System von Aspöck gewährleistet eine zuverlässige Kontaktierung in zwei Stufen: Der erste Klick sichert die Position, der zweite stellt den elektrischen Kontakt her. Das robuste Gehäuse aus Polyamid (PA6) schützt den DC-Abzweigverbinder vor Feuchtigkeit, Schmutz und Vibration. Mit kompakten Abmessungen (ca. 30 x 14 x 14 mm) eignet sich der Verbinder optimal für enge Einbausituationen in Kabelbäumen von Nutzfahrzeugen oder Trailern.

Durch seine einfache Handhabung ist der IDC-Abzweigverbinder besonders beliebt in Werkstätten, bei Fahrzeugbauern und in der Anhängerbeleuchtung – eine langlebige, wartungsfreie Lösung für alle gängigen 12-V-Beleuchtungssysteme.

Montage mit der DC-Zange:

Flachkabel (2x0,75 mm²) in den Verbinder einlegen.
Montagehülse aufsetzen und korrekt positionieren.
Mit Stufe 1 der Aspöck-DC-Montagezange (Art.-Nr. 15-9940-017) pressen, bis der erste Klick hörbar ist.
Den Vorgang an der Versorgungsleitung mit Stufe 2 wiederholen.
Beide Klick-Stufen („Double Click“) bestätigen die vollständige Kontaktierung und sichere Abzweigung.

Verwendungshinweise:

Nur mit der originalen Aspöck-DC-Montagezange verwenden.
Geeignet für Flachkabel mit 2x0,75 mm² Querschnitt.
Vor Montage auf Beschädigungen prüfen und korrekt positionieren.
Nur für 12-V-Niederspannungssysteme in Fahrzeugen und Anhängern geeignet.
Nicht für dauerhafte Unterwasser- oder Hochdruckanwendungen (kein IP67/IP69K).

Sicherheits- & Warnhinweise:

Montage und Anschluss nur im spannungsfreien Zustand durchführen.
Nur geeignete Leitungen (2x0,75 mm²) und Werkzeuge verwenden.
Unsachgemäße Installation kann zu Kontaktproblemen, Kurzschluss oder Ausfall der Beleuchtung führen.
Nach Montage die Verbindung auf festen Sitz und Durchgang prüfen.
Von Kindern fernhalten.
Entsorgung gemäß den geltenden Umwelt- und Elektroschrottvorschriften.
