Anhängerkabelset | 7-adrig | 7x1,5mm² | 2x Stecker | 5 Meter

Anhängerkabelset | 7-adrig | 7x1,5mm² | 2x Stecker | 5 Meter

Artikelnummer: 00794
GTIN: 0685293955598
HAN: TCS-715-5-PP
Kategorie: Kabelsets
Hersteller: Impulse Innovation

17,97 €

17,97 € pro 1 Stück

inkl. 19% USt. , zzgl.

Knapper Lagerbestand
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Sets

Beschreibung
Bewertungen

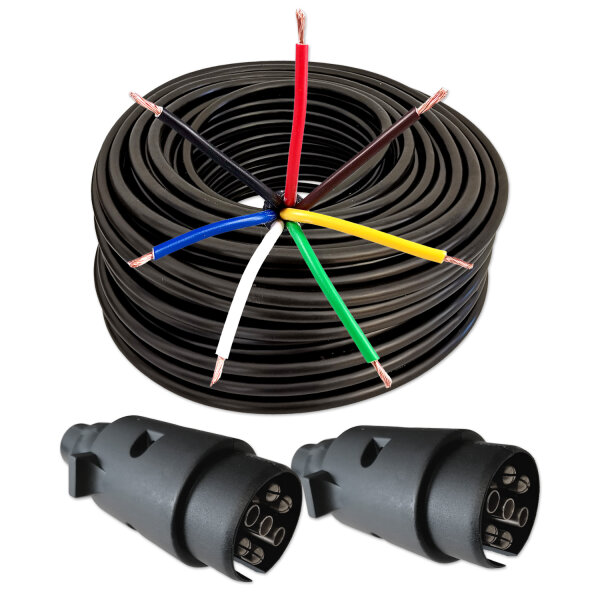

Anhängerkabelset | 7-adrig | 7x1,5mm² | 2x Stecker | 5 Meter

Typ: Anhängerkabelset, Kabelbaum, KFZ-Anhänger-Verkabelung, 7-polige Anhängerelektrik
Kabeltyp: FLRY-Y
Kabelquerschnitt: 7×1,5mm²
Nennspannung: 12 V
Adernanzahl: 7
Leiter: Feindrähtige blanke Cu-Litzen gemäß DIN ISO 6722
Kabellänge: 5 m Zuschnitt
Anzahl Kontakte Stecker: 7
Steckermaterial: Kunststoff
Kontaktmaterial Stecker: Messing
Farbe Stecker: Schwarz

Eigenschaften:

Stark belastbares Anhängerkabelset – mit 1,5mm² Querschnitt pro Ader für höhere Stromaufnahme geeignet
5m Kabelzuschnitt – handlich, flexibel und ideal für kurze bis mittlere Leitungswege
7-adrige Verkabelung – passend für alle gängigen Anhänger-Elektrosysteme
FLRY-Y Fahrzeugleitung – dünnwandig, wärmefest und vibrationsbeständig nach DIN ISO 6722
Robuste 7-polige Stecker – Kunststoffgehäuse mit langlebigen Messingkontakten
Universell einsetzbar – kompatibel mit PKW, Wohnwagen, Transportern und landwirtschaftlichen Maschinen

Anwendungsbereiche:

Anhängerbetrieb – Pkw-, Lkw- und Motorradanhänger nach ISO 1724
Land- & Forstwirtschaft – Geräteanhänger, Pferde- und Viehtransporter
Freizeit & Camping – Wohnwagen, Caravan, Bootstrailer
Nutzfahrzeuge – Transporter, Baustellenfahrzeuge, Werkstattanhänger
Tuning & Ersatz – Reparatur, Nachrüstung oder Verlängerung bestehender Kabelsätze

Beschreibung:

Das 7-adrige Anhängerkabelset mit 5 Meter Kabel und zwei 7-poligen Steckern ist die optimale Lösung für Reparaturen, Nachrüstungen und individuelle Verkabelungen an Anhängern, Wohnwagen und Nutzfahrzeugen. Durch die Kabellänge von 5 Metern eignet es sich bestens für kompakte bis mittlere Anhänger.

Das verwendete FLRY-Y Kabel verfügt über 7 Kupferadern mit je 1,5mm² Querschnitt, was eine besonders stabile Stromführung auch bei höherer Belastung ermöglicht. Es ist flexibel, vibrationsbeständig und temperaturfest, gefertigt nach DIN ISO 6722. Die beiden Kunststoffstecker mit Messingkontakten garantieren eine sichere, langlebige Verbindung zwischen Zugfahrzeug und Anhänger.

Dieses Set ist universell einsetzbar und bietet eine zuverlässige Basis für die Stromversorgung und Signalübertragung im 12V-Bordnetz.

Verwendungshinweise:

Kabelenden vorbereiten: Adern gemäß ISO 1724 abisolieren und den Farbcode beachten
Stecker bestücken: Leiter in die Schraubklemmen einführen, Kontaktschrauben festziehen
Individuelle Montage: Positionierung der Stecker frei wählbar – ideal für Nachrüstung, Reparatur oder Verlängerung
Kabelschutz: Leitung so verlegen, dass Zugentlastung, Biegeradius und Scheuerschutz eingehalten werden
Systemtest: Alle Licht- und Bremsfunktionen nach Fertigstellung prüfen
Hinweis: Set ist nicht vormontiert, Endmontage erfolgt durch Anwender oder Fachbetrieb

Kontaktbelegung (7-polig, ISO 1724, 12 V):

Pin	Funktion	Kabelfarbe
1	Linker Blinker	Gelb
2	Nebellicht / frei	Blau
3	Masse (Rückleitung)	Weiß
4	Rechter Blinker	Grün
5	Rechts Begrenzungs-/Schlusslicht	Braun
6	Bremse	Rot
7	Links Begrenzungs-/Schlusslicht	Schwarz

Hinweis: Die Farbzuordnung entspricht der gängigen Norm, kann jedoch je nach Fahrzeug/Anhänger variieren. Vor Montage stets den Schaltplan prüfen.

Sicherheits- & Warnhinweise:

Nur für den bestimmungsgemäßen Gebrauch im Bereich Kfz-Elektrik und Anhänger geeignet.
Montage nur durch fachkundige Personen oder eine Fachwerkstatt durchführen lassen.
Vor Beginn der Installation Fahrzeug stromlos machen (Minuspol der Starterbatterie abklemmen).
Kabel vor mechanischer Beschädigung schützen (Scheuern, Quetschen, Hitzequellen vermeiden).
Maximale Nennspannung und Stromstärke beachten – Überlastung kann zu Brand oder Ausfall führen.
Keine Beschädigungen verwenden – defekte Kabel, Stecker oder Dosen sofort austauschen.
Produkt ist nicht für Netzspannung (230 V) geeignet.
Von Kindern fernhalten.
