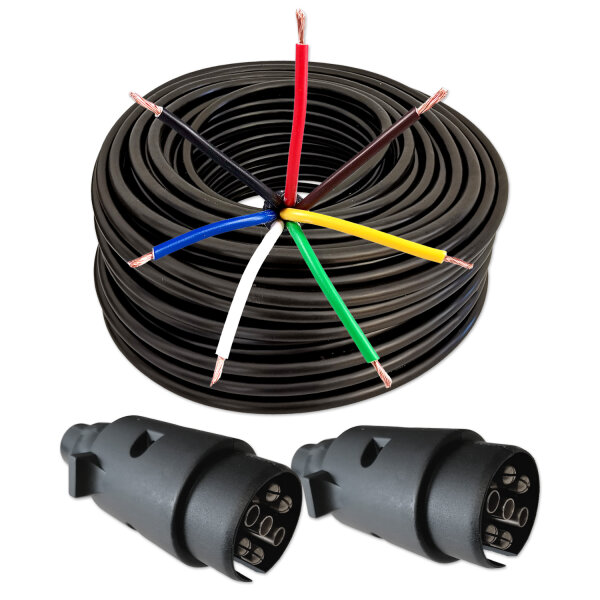

Anhängerkabelset | 7-adrig | 7x1mm² | 2x Stecker | 5 Meter

Anhängerkabelset | 7-adrig | 7x1mm² | 2x Stecker | 5 Meter

Artikelnummer: 00792
GTIN: 0685293955574
HAN: TCS-71-5-PP
Kategorie: Kabelsets
Hersteller: Impulse Innovation

15,97 €

15,97 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Sets

Beschreibung
Bewertungen

Anhängerkabelset | 7-adrig | 7x1mm² | 2x Stecker | 5 Meter

Typ: Anhängerkabelset, Kabelbaum, KFZ-Anhänger-Verkabelung, 7-polige Anhängerelektrik
Kabeltyp: FLRY-Y
Kabelquerschnitt: 7×1mm²
Nennspannung: 12 V
Adernanzahl: 7
Leiter: Feindrähtige blanke Cu-Litzen gemäß DIN ISO 6722
Kabellänge: 5 m Zuschnitt
Anzahl Kontakte Stecker: 7
Steckermaterial: Kunststoff
Kontaktmaterial Stecker: Messing
Farbe Stecker: Schwarz

Eigenschaften:

Kompaktes Anhängerkabelset – mit 5m Länge optimal für kurze Leitungswege und kompakte Anhänger
7-adrige Verkabelung – 1mm² Aderquerschnitt für zuverlässige Strom- und Signalübertragung
FLRY-Y Fahrzeugleitung – flexibel, dünnwandig und vibrationsbeständig nach DIN ISO 6722
Stecker aus Kunststoff mit Messingkontakten – robust und langlebig im täglichen Einsatz
Universelle Anwendung – kompatibel mit PKW, Wohnwagen, Nutzfahrzeugen und Landmaschinen
DIY-freundlich – Kabel und Stecker sind nicht vormontiert, ideal für individuelle Anpassungen

Anwendungsbereiche:

Anhängerbetrieb – Pkw-, Lkw- und Motorradanhänger nach ISO 1724
Land- & Forstwirtschaft – Geräteanhänger, Pferde- und Viehtransporter
Freizeit & Camping – Wohnwagen, Caravan, Bootstrailer
Nutzfahrzeuge – Transporter, Baustellenfahrzeuge, Werkstattanhänger
Tuning & Ersatz – Reparatur, Nachrüstung oder Verlängerung bestehender Kabelsätze

Beschreibung:

Das 7-adrige Anhängerkabelset mit 5 Meter Kabel und zwei 7-poligen Steckern ist die kompakte Lösung für Reparaturen, Nachrüstungen und Neubauten an Anhängern und Wohnwagen. Dank der handlichen Länge eignet es sich ideal für kürzere Leitungswege.

Das verwendete FLRY-Y Fahrzeugleitungskabel besteht aus 7 feindrähtigen Kupferadern à 1mm² nach DIN ISO 6722. Dieses Kabel ist dünnwandig, vibrationsfest und flexibel, wodurch es sich hervorragend für den Einsatz in Fahrzeugen eignet. Die Kunststoffstecker mit Messingkontakten sorgen für eine langlebige und sichere elektrische Verbindung zwischen Zugfahrzeug und Anhänger.

Ob Nachrüstung, Reparatur oder Eigenbau – mit diesem Kabelset lässt sich die Stromversorgung im 12V-Bordnetz einfach und zuverlässig realisieren.

Verwendungshinweise:

Kabelenden vorbereiten: Adern gemäß ISO 1724 abisolieren und den Farbcode beachten
Stecker bestücken: Leiter in die Schraubklemmen einführen, Kontaktschrauben festziehen
Individuelle Montage: Positionierung der Stecker frei wählbar – ideal für Nachrüstung, Reparatur oder Verlängerung
Kabelschutz: Leitung so verlegen, dass Zugentlastung, Biegeradius und Scheuerschutz eingehalten werden
Systemtest: Alle Licht- und Bremsfunktionen nach Fertigstellung prüfen
Hinweis: Set ist nicht vormontiert, Endmontage erfolgt durch Anwender oder Fachbetrieb

Kontaktbelegung (7-polig, ISO 1724, 12 V):

Pin	Funktion	Kabelfarbe
1	Linker Blinker	Gelb
2	Nebellicht / frei	Blau
3	Masse (Rückleitung)	Weiß
4	Rechter Blinker	Grün
5	Rechts Begrenzungs-/Schlusslicht	Braun
6	Bremse	Rot
7	Links Begrenzungs-/Schlusslicht	Schwarz

Hinweis: Die Farbzuordnung entspricht der gängigen Norm, kann jedoch je nach Fahrzeug/Anhänger variieren. Vor Montage stets den Schaltplan prüfen.

Sicherheits- & Warnhinweise:

Nur für den bestimmungsgemäßen Gebrauch im Bereich Kfz-Elektrik und Anhänger geeignet.
Montage nur durch fachkundige Personen oder eine Fachwerkstatt durchführen lassen.
Vor Beginn der Installation Fahrzeug stromlos machen (Minuspol der Starterbatterie abklemmen).
Kabel vor mechanischer Beschädigung schützen (Scheuern, Quetschen, Hitzequellen vermeiden).
Maximale Nennspannung und Stromstärke beachten – Überlastung kann zu Brand oder Ausfall führen.
Keine Beschädigungen verwenden – defekte Kabel, Stecker oder Dosen sofort austauschen.
Produkt ist nicht für Netzspannung (230 V) geeignet.
Von Kindern fernhalten.
