Anhängersteckdosen Satz | 7-polig | mit NSL Abschaltung | 1,5 Meter

Anhängersteckdosen Satz | 7-polig | mit NSL Abschaltung | 1,5 Meter

Artikelnummer: 02274
GTIN: 0725844101705
HAN: TSK-7-15-FCO
Kategorie: Steckdosen
Hersteller: Impulse Innovation

12,99 €

12,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

Knapper Lagerbestand
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

Anhängersteckdose | Komplettsatz | 7-polig | 1,5 Meter | vormontierter Kabelsatz mit Nebelschlussleuchten-Abschaltung

Typ: Steckdose, Anhängersteckdose, Anhängerdose, FCO-Steckdose, 7-polige Steckdose, Pkw-Anhängerdose, ISO 1724 Steckdose, Anhängeranschluss, Anhänger-Elektroanschluss, Nebelschluss-Abschaltung, Kabelsatz-Steckdose, Ersatzsteckdose, Nachrüst-Steckdose
Nennspannung: 12V DC
Kontaktanzahl: 7-polig (ISO 1724-konform, mit FCO-Schaltkontakt)
Kabeltyp: Multidraht, geteilter Kabelstrang mit zusätzlicher FCO-Leitung
Kabellänge: 1,5 m
Leitungsquerschnitte: 8x 0,75 mm² (inkl. Nebelschluss-Abschaltung)
Maße Steckdose (DxH): ca. 72 x 50 mm
Normen: ISO 1724
Gehäusefarbe: Schwarz
Material: Schlagfester Kunststoff, witterungsbeständig
Montageart: Schraubmontage
Besonderheiten: Vormontierte Kabel, farbcodierte Leitungsbelegung, integrierter Mikroschalter für FCO-Funktion

Eigenschaften:

FCO-Version – mit integrierter Nebelschlussleuchten-Abschaltung für maximale Sicherheit und Komfort im Anhängerbetrieb
Komplettsatz inkl. 7-poliger FCO-Steckdose, vormontiertem Kabelsatz, Dichtungen und Montagematerial – sofort einsatzbereit
8-adriger Kabelstrang (8x 0,75 mm²) – für normgerechte Verkabelung nach ISO 1724 inklusive FCO-Leitung
Vormontierte Kabel mit klarer Farbkennzeichnung – erleichtert den schnellen, fehlerfreien Einbau
Robustes Kunststoffgehäuse – schlagfest, witterungsbeständig und langlebig für den täglichen Einsatz
Geeignet für PKW, Wohnwagen, Transporter, Kleintrailer und leichte Nutzfahrzeuge

Anwendungsbereiche:

Nachrüstung einer 7-poligen FCO-Anhängersteckdose bei Fahrzeugen ohne Nebelschlussleuchten-Abschaltung
Reparatur und Austausch einer defekten 7-poligen Steckdose im PKW, Transporter oder Wohnanhänger
Sicherer elektrischer Anschluss von PKW-Anhängern, Wohnwagen, Kastenwagen und Freizeitfahrzeugen
Einsatz bei Kleintrailern und leichter Nutzfahrzeugtechnik
Standardisierte Verbindung zwischen Zugfahrzeug und Anhänger gemäß ISO 1724

Beschreibung:

Die 7-polige FCO-Anhängersteckdose mit vormontiertem 1,5 m Kabelsatz ist die optimale Lösung für alle, die eine gesetzeskonforme und sichere Verbindung zwischen Zugfahrzeug und Anhänger herstellen möchten. Dank der integrierten Nebelschlussleuchten-Abschaltung (Foglight Cut-Off) wird beim Anhängerbetrieb automatisch die Nebelschlussleuchte des Fahrzeugs deaktiviert, wodurch Blendung und Reflektionen vermieden werden.

Der 8-adrige Kabelsatz (8x 0,75 mm²) ist ISO 1724-konform und bereits vormontiert. Damit gelingt der Einbau schnell, einfach und fehlerfrei. Das schlagfeste, wetterbeständige Kunststoffgehäuse macht die FCO-Steckdose besonders langlebig und praxistauglich – ideal für den Einsatz an PKW, Wohnwagen, Transportern oder Kleintrailern. Ob Nachrüstung, Reparatur oder Erstausstattung – dieser Komplettsatz deckt alle Anforderungen ab.

Kontaktbelegung:

Pin	Funktion
1	Blinker links
2	Nebelschlussleuchte (mit automatischer Abschaltung/FCO)
3	Masse für Pins 1–7
4	Blinker rechts
5	Schlussleuchte rechts
6	Bremsleuchten
7	Schlussleuchte links
FCO-Leitung	Steuerleitung für Abschaltung der Fahrzeug-Nebelschlussleuchte

Verwendungshinweise:

Vor der Installation die Bordspannung des Fahrzeugs trennen, um eine sichere Montage zu gewährleisten.
Kabel gemäß der ISO 1724-Belegung und dem beiliegenden FCO-Schaltplan anschließen.
Die zusätzliche FCO-Leitung korrekt mit dem Fahrzeug-Bordnetz verbinden, damit die Nebelschlussleuchten-Abschaltung automatisch funktioniert.
Alle elektrischen Verbindungen mit den beiliegenden Kabelverbindern fachgerecht ausführen und gegen Feuchtigkeit abdichten.
Die Kabel so verlegen, dass keine Scheuerstellen, Knicke oder Quetschungen entstehen.
Nach dem Anschluss alle Leuchtfunktionen von Zugfahrzeug und Anhänger prüfen (Blinker, Bremslicht, Schlussleuchten, Nebelschlussleuchte).
Der Einbau sollte von fachkundigem Personal oder in einer Werkstatt erfolgen.

Sicherheits- & Warnhinweise:

Nur für Fahrzeuge mit 12V DC-Bordnetz geeignet – nicht kompatibel mit 24V-Systemen.
Eine falsche Verdrahtung kann Kurzschlüsse, Funktionsstörungen oder Ausfall der Beleuchtung verursachen.
Vor jeder Fahrt die korrekte Funktion aller Anhängerleuchten sicherstellen.
Die Steckdose und Kabelanschlüsse vor Nässe, Salz und mechanischen Beschädigungen schützen.
Bei erkennbaren Schäden oder Korrosion muss die Steckdose sofort ersetzt werden.
Die FCO-Funktion (Nebelschluss-Abschaltung) ist fahrzeugspezifisch zu prüfen und gegebenenfalls anzupassen.
Die Verwendung in öffentlichem Straßenverkehr setzt eine gesetzeskonforme Installation voraus.

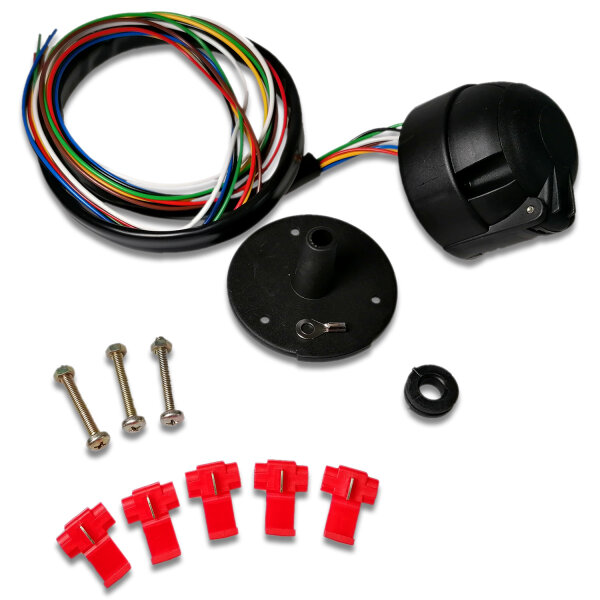

Lieferumfang:

1x Anhängerdose 7-polig FCO-Version mit vormontiertem Kabelsatz (1,5 m, 8x 0,75 mm²)
2x Gummikabeldurchführung
3x Schraube/Mutter M4
7x Durchgangsverbinder
1x Ringkabelschuh
1x Anschlussplan mit FCO-Hinweis

Produkteigenschaft	Wert
Versandgewicht:	0,26 kg
Artikelgewicht:	0,26 kg
Inhalt:	1,00 Stück
