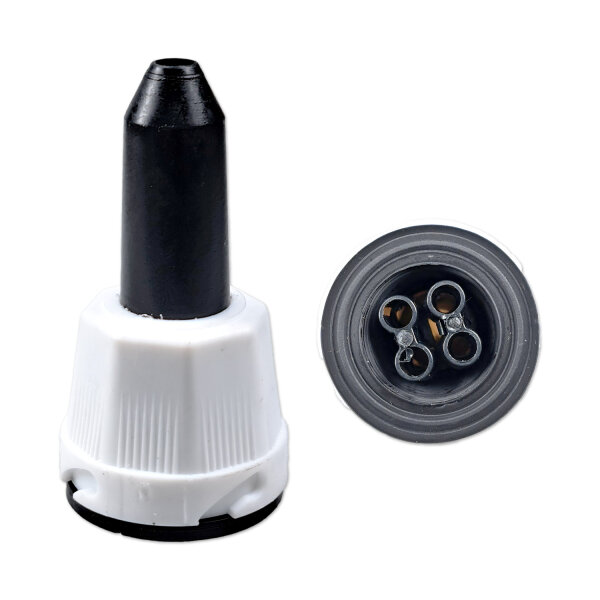

Bajonettverbinder | AJ.BA | FP.40.297 | Quadratisch | 4-polig | Weiß
-
Hersteller: AJ.BA
-
Herstellernummer: FP.40.297
-
Typ: Leuchtenstecker, Rückleuchtenstecker, Lampen-Verbinder, Beleuchtungs-Anschluss, Stecker, Bajonettverbinder, Bajonettstecker, Universalverbinder
-
Farbe: Weiß
-
Grundfarbe: Weiß
-
Material Tülle: Gummi
-
Material Stecker: Polyamid (PA)
-
Material Ring: Polypropylen (PP)
-
Kontaktmaterial: Messing (CuZn)
-
Kontaktbeschichtung: Verzinnt (Sn)
-
Kontakttyp: Gecrimpt
-
Anschlussform: Quadratisch
-
Anzahl Kontakte: 4
-
Abmessungen (LxH): ca. 60x25 mm
-
Temperaturbereich: -40°C bis +105°C
-
Norm: CE, RoHS konform
Eigenschaften:
-
4-poliger Bajonettstecker für Rückleuchten- und Beleuchtungssysteme im Fahrzeugbereich
-
Universelle Ausführung für vielfältige Installationsanforderungen
-
Robustes Polyamid-Gehäuse mit weißem Polypropylen-Ring zur einfachen Identifikation
-
Verzinnte Messingkontakte bieten hohe Leitfähigkeit und Korrosionsschutz
-
Witterungsbeständige Gummitülle schützt zuverlässig vor Feuchtigkeit und Schmutz
-
Weiter Temperaturbereich für zuverlässige Funktion bei Hitze und Frost
Anwendungsbereiche:
-
Rückleuchten und Lichtanlagen bei Fahrzeugen, Anhängern und Baumaschinen
-
Fahrzeugverkabelung im Innen- und Außenbereich
-
Elektrische Leitungsverbindungen in rauen Umgebungsbedingungen
-
Passend für zahlreiche AJ.BA Modelle sowie kompatible Systeme
-
Ideal für Austausch und Nachrüstung von Leuchtensteckern
Beschreibung:
Der AJ.BA Bajonettverbinder FP.40.297 ist ein 4-poliger Universalstecker für die sichere Verbindung von Rückleuchten und Beleuchtungssystemen. Durch die quadratische Anschlussform und die universelle Kompatibilität eignet er sich ideal für eine Vielzahl von Anwendungen in Fahrzeugen, Anhängern und industriellen Beleuchtungslösungen.
Das robuste Gehäuse aus Polyamid, kombiniert mit einem weißen Polypropylen-Ring, sorgt für hohe Langlebigkeit und eine schnelle Identifizierung im Steckbereich. Verzinnte Messingkontakte gewährleisten optimale Leitfähigkeit bei gleichzeitiger Korrosionsbeständigkeit. Die witterungsresistente Gummitülle schützt die Verbindung vor Umwelteinflüssen, während der erweiterte Temperaturbereich den Einsatz bei extremen Bedingungen erlaubt.
Passend für u.A. folgende Modelle:
| Modell-Reihe |
Linke Ausführung |
Rechte Ausführung |
| AJ.BA FP.40 |
FP.40.110
FP.40.150
FP.40.160 |
FP.40.120
FP.40.130
FP.40.140 |
| AJ.BA FP.80 |
FP.80.110
FP.80.150
FP.80.160 |
FP.80.120
FP.80.130
FP.80.140 |
| AJ.BA FP.70 |
FP.70.110
FP.70.150
FP.70.160 |
FP.70.120
FP.70.130
FP.70.140 |
| AJ.BA RL.80 |
RL.80.110
RL.80.150
RL.80.160 |
RL.80.120
RL.80.130
RL.80.140 |
| AJ.BA FP.42 |
FP.42.110
FP.42.150
FP.42.160 |
FP.42.120
FP.42.130
FP.42.140 |
| AJ.BA FP.82 |
FP.82.110
FP.82.150
FP.82.160 |
FP.82.120
FP.82.130
FP.82.140 |
| AJ.BA FP.72 |
FP.72.110
FP.72.150
FP.72.160 |
FP.72.120
FP.72.130
FP.72.140 |
| AJ.BA FP.73 |
FP.73.110
FP.73.150
FP.73.160 |
FP.73.120
FP.73.130
FP.73.140 |
| AJ.BA RL.82 |
RL.82.110
RL.82.150
RL.82.160 |
RL.82.120
RL.82.130
RL.82.140 |
| AJ.BA RL.83 |
RL.83.110
RL.83.150
RL.83.160 |
RL.83.120
RL.83.130
RL.83.140 |
Verwendungshinweise:
- Vor der Montage die Kontaktstellen auf Verschmutzung und festen Crimp prüfen.
-
Stecker korrekt ausrichten für eine sichere Bajonettverbindung.
-
Regelmäßige Sichtprüfung auf festen Sitz und mechanische Unversehrtheit empfohlen.
- Nur mit kompatiblen AJ.BA-Modellen verwenden, um eine exakte Passform sicherzustellen.
Sicherheits- & Warnhinweise:
- Nur im Rahmen der zugelassenen Fahrzeugbeleuchtung verwenden.
- Montage durch fachkundiges Personal empfohlen.
- Vor Anschluss die Stromzufuhr unterbrechen.
- Nicht in Bereichen mit explosionsgefährdeter Atmosphäre einsetzen.
- Gehäuse und Kontakte nicht mechanisch verformen.
- Nur passende Gegenstücke verwenden, um Kontaktprobleme zu vermeiden.
Lieferumfang:
- 1x AJ.BA Bajonettverbinder | FP.40.297 | Quadratisch | Weiß | 4-polig
Angaben zur Produktsicherheit
Herstellerinformationen:
AJ.BA Srl
Via Marconi 3
Ospedaletto Lodigiano, Italien, 26864
info@ajba.it
https://ajba.it
