Batteriepolklemmen Set Plus Minus 3-fach M6 M8 Abdeckung | MTA M686DX

Batteriepolklemmen Set Plus Minus 3-fach M6 M8 Abdeckung | MTA M686DX

Artikelnummer: 00108-CSET
GTIN: 0685293953952
HAN: BTS-01
Kategorie: Batteriepolklemmen & Zubehör
Hersteller: MTA

14,49 €

14,49 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Sets

Beschreibung
Bewertungen

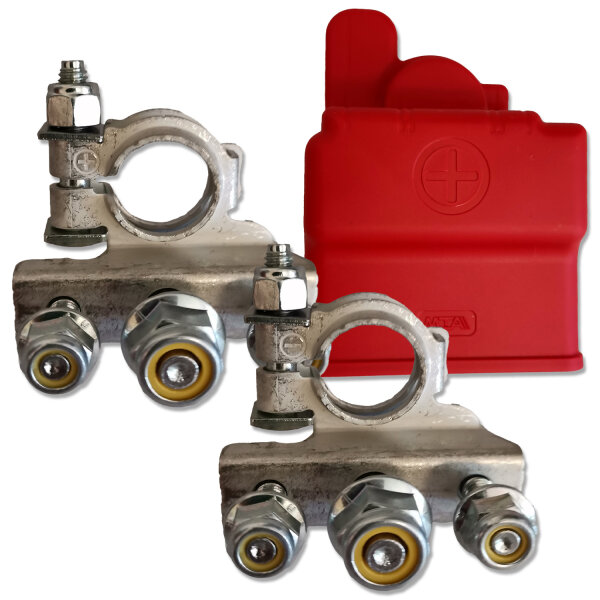

Batteriepolklemmen Set Plus Minus | 3-fach M6/M8/M6 | mit Plus-Abdeckung

Komplettes Batteriepolklemmen Set für Plus- und Minuspol mit jeweils drei Schraubanschlüssen zur übersichtlichen Stromverteilung direkt an der Batterie. Jede Polklemme verfügt über 1× M8 und 2× M6 Anschlüsse und ermöglicht damit den Anschluss mehrerer Leitungen, Verbraucher oder Verteiler an einem Batteriepol.

Das Set besteht aus einer Pluspolklemme, einer Minuspolklemme und einer roten Pluspol-Abdeckung. Die Polklemmen sind für gängige DIN/EN-Batterierundpole ausgelegt und eignen sich unter anderem für Autobatterien, Starterbatterien, Zusatzbatterien und Versorgungsbatterien in Fahrzeugen, Wohnmobilen, Campern, Booten und anderen Batteriesystemen.

Durch die Kombination aus M6- und M8-Schraubanschlüssen können beispielsweise Hauptleitungen, Sicherungsverteiler, Wechselrichter, Ladegeräte, Ladebooster, Solarladeregler, Verstärker und weitere Zusatzverbraucher direkt beziehungsweise über eine geeignete Absicherung mit der Batterie verbunden werden.

Technische Daten:

Hersteller: MTA
Bezeichnung: M686DX
Herstellernummer Pluspolklemme: 1507701
Herstellernummer Minuspolklemme: 1507704
Herstellernummer Plus-Abdeckung: 4510503
Typ: Batteriepolklemmen Set, Batterieklemme, Polklemme, Batterieanschluss, Batteriepoladapter, Stromverteiler, Pluspolklemme, Minuspolklemme
Ausführung: Set für Plus- und Minuspol
Anschlüsse je Polklemme: 3-fach, 1× M8 + 2× M6
Anschlussanordnung: M6 / M8 / M6
Polarität: Positiv (+) und Negativ (−)
Poldurchmesser Plus: ca. 19,5 mm
Poldurchmesser Minus: ca. 17,9 mm
Passend für: Gängige DIN/EN-Batterierundpole
Kontaktmaterial: Messing (CuZn)
Kontaktbeschichtung: Verzinnt (Sn)
Materialstärke: 1,5 mm
Abmessungen (L×B×H): ca. 46×49×20 mm
Pluspol-Abdeckung: Enthalten
Material Abdeckung: Polypropylen (PP)
Farbe Abdeckung: Rot

3-fach Batterieanschluss mit M6 und M8:

Jede Batteriepolklemme besitzt drei separate Schraubanschlüsse: einen zentralen M8-Anschluss und zwei M6-Anschlüsse. Dadurch können mehrere Leitungen sauber am Batteriepol angeschlossen werden, ohne sämtliche Ringkabelschuhe auf einer einzigen Schraubverbindung stapeln zu müssen.

Der M8-Anschluss eignet sich beispielsweise für entsprechend ausgeführte Haupt- oder Versorgungsleitungen. Die beiden M6-Anschlüsse können für zusätzliche Verbraucher, Sicherungsverteiler, Ladeleitungen oder weitere elektrische Komponenten genutzt werden.

Plus- und Minuspolklemme im Set:

Batterie-Plus- und Minuspol besitzen unterschiedliche Durchmesser. Deshalb enthält dieses Set zwei entsprechend ausgeführte Polklemmen: Die Pluspolklemme ist für einen Poldurchmesser von ca. 19,5 mm vorgesehen, die Minuspolklemme für ca. 17,9 mm.

Damit eignet sich das Set für gängige Fahrzeugbatterien mit DIN/EN-Rundpolen. Vor der Montage sollten die Polabmessungen der verwendeten Batterie dennoch geprüft werden.

Was dieses Batteriepolklemmen Set praktisch macht:

Komplettes Set: Pluspolklemme, Minuspolklemme und rote Plus-Abdeckung enthalten
3 Anschlüsse je Batteriepol: Mehrere Leitungen übersichtlich anschließbar
M6 und M8 kombiniert: 1× M8 und 2× M6 je Polklemme
Direkte Stromverteilung: Mehrere Stromkreise können vom Batterieanschluss aus weitergeführt werden
Für DIN/EN-Rundpole: Geeignet für gängige Batteriepolabmessungen
Verzinntes Messing: Gute elektrische Leitfähigkeit mit verzinnter Oberfläche
Pluspol-Abdeckung: Hilft, unbeabsichtigten Kontakt mit dem positiven Batterieanschluss zu vermeiden
Schraubanschlüsse: Für Leitungen mit passenden M6- und M8-Ringkabelschuhen

Typische Einsatzbereiche:

PKW und Transporter: Batterieanschluss, Nachrüstung und Zusatzverbraucher
Wohnmobil und Camper: Zusatzbatterie, Verbraucherbatterie und Bordelektrik
LKW und Nutzfahrzeuge: Stromverteilung und zusätzliche elektrische Verbraucher
Car-HiFi: Verstärker, Endstufen und Sicherungsverteiler
Wechselrichter: Anschluss entsprechend dimensionierter und abgesicherter Versorgungsleitungen
Ladebooster und Ladegeräte: Anschluss von Lade- und Versorgungsleitungen
Solartechnik: Batterieanschluss von Solarladereglern und Inselanlagen
Batteriesysteme: Starter-, Zusatz- und Versorgungsbatterien
Boot und Marine: Batterieanschlüsse in entsprechend geschützten Bordnetzen
Sonderfahrzeuge und Maschinen: Aufbau zusätzlicher Batterie- und Stromanschlüsse

Stromverteilung direkt an der Batterie:

Bei Fahrzeugumbauten und Batteriesystemen müssen häufig mehrere elektrische Komponenten mit der Batterie verbunden werden. Mit einer herkömmlichen Polklemme steht dafür oftmals nur ein einzelner Anschluss zur Verfügung. Das 3-fach Batteriepolklemmen Set stellt dagegen an Plus- und Minuspol jeweils drei separate Schraubpunkte bereit.

So können beispielsweise eine Hauptleitung zum Sicherungsverteiler und zusätzliche Lade- oder Verbraucherleitungen räumlich getrennt angeschlossen werden. Die tatsächliche Ausführung der Stromverteilung muss dabei immer zur elektrischen Belastung, zum Leitungsquerschnitt und zur erforderlichen Absicherung passen.

Verzinntes Messing:

Die Polklemmen bestehen aus Messing (CuZn) mit verzinnter Oberfläche. Messing bietet eine gute elektrische Leitfähigkeit und eignet sich für belastbare Schraub- und Batteriekontakte. Die Verzinnung schützt die Oberfläche zusätzlich und unterstützt die Beständigkeit der Kontaktstellen gegenüber Umwelteinflüssen.

Für dauerhaft geringe Übergangswiderstände sollten Batteriepol, Polklemme und angeschlossene Ringkabelschuhe sauber, fest montiert und frei von stärkerer Korrosion gehalten werden.

Rote Abdeckung für den Pluspol:

Zum Lieferumfang gehört eine rote Abdeckung für die Pluspolklemme. Sie kennzeichnet den positiven Batterieanschluss deutlich und reduziert die frei zugängliche metallische Oberfläche am Pluspol.

Das ist besonders relevant, weil eine unbeabsichtigte leitende Verbindung zwischen Pluspol und Fahrzeugmasse zu einem Kurzschluss führen kann. Die Abdeckung ersetzt jedoch keine fachgerechte Montage, Leitungssicherung oder weitere erforderliche Schutzmaßnahmen.

Anschluss mit Ringkabelschuhen:

Die M6- und M8-Schraubanschlüsse sind für Leitungen mit entsprechend passenden Ringkabelschuhen beziehungsweise Ringösen vorgesehen. Dabei muss nicht nur der Lochdurchmesser des Kabelschuhs zum Anschluss passen, sondern auch der Kabelquerschnitt für den vorgesehenen Strom ausreichend dimensioniert sein.

Hochstromleitungen sollten möglichst nahe am Batterie-Pluspol mit einer passend dimensionierten Sicherung abgesichert werden. Die erforderliche Sicherung richtet sich insbesondere nach Kabelquerschnitt, Leitungslänge, Verlegeart und angeschlossener Last.

Wichtige Hinweise zur Montage:

Vor der Montage die Polabmessungen der Batterie prüfen.
Elektrische Verbraucher ausschalten und die Batterie entsprechend den Vorgaben des Fahrzeug- oder Batterieherstellers trennen.
Plus- und Minuspolklemme nicht vertauschen.
Kontaktflächen von Batteriepol und Polklemme sauber und frei von stärkerer Oxidation halten.
Polklemmen vollständig auf die Batteriepole setzen und fachgerecht befestigen.
Für die Schraubanschlüsse passende M6- beziehungsweise M8-Ringkabelschuhe verwenden.
Kabelquerschnitt und Absicherung passend zur Strombelastung dimensionieren.
Leitungen zugentlastet verlegen, damit keine unnötigen mechanischen Kräfte auf die Polklemmen wirken.
Pluspol-Abdeckung nach der Montage korrekt aufsetzen.
Anschlüsse regelmäßig auf festen Sitz, Verschmutzung, Korrosion und thermische Auffälligkeiten kontrollieren.

Sicherheits- und Warnhinweise:

Arbeiten an Fahrzeug- und Versorgungsbatterien nur fachgerecht durchführen.
Beim Arbeiten am Pluspol Kurzschlüsse gegen Fahrzeugmasse oder andere leitfähige Teile vermeiden.
Keine ungesicherten Leitungen für hohe Ströme direkt vom Batterie-Pluspol wegführen, wenn für die Installation eine Leitungssicherung erforderlich ist.
Nur Leitungen, Kabelschuhe und Sicherungen verwenden, die für den vorgesehenen Strom ausgelegt sind.
Beschädigte, lose, stark korrodierte oder thermisch verfärbte Polklemmen und Anschlusskomponenten nicht weiterverwenden.
Die rote Plus-Abdeckung ersetzt keine elektrische Absicherung der angeschlossenen Leitungen.
Unbeabsichtigten Kontakt zwischen Plus- und Minuspol beziehungsweise Pluspol und Masse vermeiden.

Lieferumfang:

1× Batteriepolklemme Plus, 3-fach M6/M8/M6, MTA 1507701
1× Batteriepolklemme Minus, 3-fach M6/M8/M6, MTA 1507704
1× rote Pluspol-Abdeckung, MTA 4510503

Häufige Fragen:

Sind Plus- und Minuspolklemme im Set enthalten?

Ja. Das Set enthält jeweils eine Polklemme für den Plus- und Minuspol sowie eine rote Abdeckung für die Pluspolklemme.

Wie viele Kabel können an jeder Polklemme angeschlossen werden?

Jede Polklemme besitzt drei Schraubanschlüsse: einen M8-Anschluss und zwei M6-Anschlüsse. Damit stehen insgesamt drei separate Anschlusspunkte je Batteriepol zur Verfügung.

Passt das Set auf eine normale Autobatterie?

Das Set ist für gängige DIN/EN-Batterierundpole ausgelegt. Der Pluspol ist für ca. 19,5 mm und der Minuspol für ca. 17,9 mm Poldurchmesser vorgesehen. Vor dem Kauf sollten die Abmessungen der vorhandenen Batterie geprüft werden.

Kann ich M6- und M8-Ringkabelschuhe verwenden?

Ja. Die Polklemmen besitzen jeweils zwei M6- und einen M8-Schraubanschluss. Der verwendete Ringkabelschuh muss sowohl zum Schraubdurchmesser als auch zum Kabelquerschnitt der jeweiligen Leitung passen.

Kann ich damit einen Wechselrichter oder Verstärker anschließen?

Grundsätzlich können die Schraubanschlüsse für entsprechend ausgelegte Versorgungsleitungen verwendet werden. Kabelquerschnitt, Sicherung, Anschlusskomponenten und Polklemme müssen für den tatsächlich fließenden Strom passend dimensioniert sein.

Eignet sich das Batteriepolklemmen Set für Zusatzbatterien und Wohnmobile?

Ja. Das Set eignet sich unter anderem für Starter-, Zusatz- und Versorgungsbatterien mit passenden DIN/EN-Rundpolen und ist besonders praktisch, wenn mehrere Lade- oder Verbraucherleitungen angeschlossen werden sollen.

Warum haben Plus- und Minuspol unterschiedliche Durchmesser?

Bei gängigen DIN/EN-Batterierundpolen ist der Pluspol größer als der Minuspol. Dadurch lassen sich die beiden Pole mechanisch unterscheiden. Die beiden Polklemmen dieses Sets sind entsprechend unterschiedlich dimensioniert.

Ist die Pluspol-Abdeckung im Lieferumfang enthalten?

Ja. Eine rote Abdeckung für die Pluspolklemme ist Bestandteil des Sets.

Produkteigenschaft	Wert
Nennspannung:	12V 24V
Stromart:	Gleichstrom (DC)
Anzahl Kontakte:	3
Bohrung / Gewinde:	M6 M8
Kontaktmaterial:	Messing (CuZn)
Kontaktbeschichtung:	Verzinnt (Sn)
Produktart:	Batteriepolklemme
Polarität:	Positiv (+)Negativ (-)
Gehäusematerial:	Polypropylen (PP)
Materialstärke:	1,5mm
Versandgewicht:	0,16 kg
Artikelgewicht:	0,16 kg
Inhalt:	1,00 Stück
