Anhängerbeleuchtungskabelsatz | 7-polig 5-polig Bajonett rund | 3,5m

Artikelnummer: 02166-35
GTIN: 0725844102887
HAN: TCL-7-35
Kategorie: Beleuchtungskabel & Stecker
Hersteller: Impulse Innovation

18,99 €

18,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

4 Stück Auf Lager
Lieferzeit: 2 - 3 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

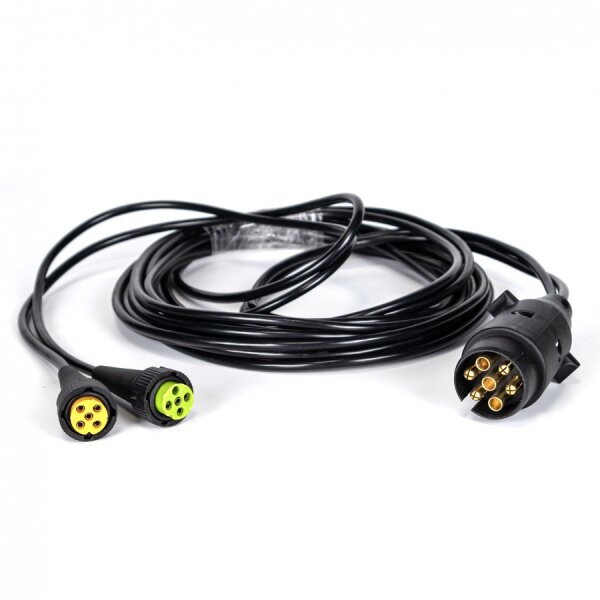

Kabelsatz 7-poliger Anhängerstecker auf 2× 5-polige Bajonettstecker - rund - 3,5 m

Dieser Anhängerkabelsatz mit 7-poligem Anhängerstecker und 2× 5-poligen runden Bajonettsteckern ist für die Verkabelung von Anhängern, Trailern und leichten Nutzanhängern vorgesehen. Der 7-polige Stecker wird vorne am Anhänger in die Steckdose des Zugfahrzeugs eingesteckt, die beiden 5-poligen Bajonettstecker dienen zum Anschluss passender linker und rechter Rückleuchten.

Mit 3,5 m Länge eignet sich der Kabelsatz für viele kompakte und mittelgroße Anhängeraufbauten. Die 7-polige Belegung überträgt die grundlegenden Licht- und Signalfunktionen wie Blinker, Bremslicht, Schlusslicht, Masse und Nebelschlussleuchte. Für Rückfahrlicht, Dauerplus oder Ladeleitung ist in der Regel ein 13-poliger Anschluss erforderlich.

Technische Daten:

Artikel: Kabelsatz / Anhängerkabel / Verbindungsleitung / Anhängerleitung / Lichtkabelsatz / Adapterkabel
Ausführung: 7-poliger Anhängerstecker auf 2× 5-polige runde Bajonettstecker
Länge: ca. 3,5 m
Anschluss 1: 7-poliger Anhängerstecker für die Verbindung zur Fahrzeugsteckdose
Anschluss 2: 2× 5-poliger Bajonettstecker, rund, für passende Anhänger-Rückleuchten
Stecksystem Anhängerstecker: 7-polig nach ISO 1724
Betriebsspannung: 12 V / 24 V, abhängig von Zugfahrzeug, Leuchtmitteln und angeschlossenen Rückleuchten
Farbe: Schwarz
Typischer Einsatz: Anhängerbeleuchtung, Rückleuchtenanschluss, Reparatur und Neuverkabelung

Eigenschaften:

Fertiger Anhänger-Kabelsatz: Verbindet den 7-poligen Anhängeranschluss mit zwei passenden 5-poligen Bajonett-Rückleuchten.
3,5 m Kabellänge: Geeignet für viele Anhänger, Trailer und kompakte Fahrzeuganhänger.
7-poliger Anhängerstecker: Für klassische Lichtfunktionen nach ISO 1724.
2× 5-polige runde Bajonettstecker: Für linke und rechte Rückleuchten mit passendem Bajonettanschluss.
Schnelle Montage: Rückleuchten können bei passender Steckerbelegung ohne einzelne Verdrahtung direkt verbunden werden.
Für Reparatur und Neuaufbau: Sinnvoll bei beschädigten Anhängerkabeln, korrodierten Leitungen oder beim Aufbau neuer Beleuchtungsanlagen.
Schwarze Leitungsausführung: Unauffällige Verlegung am Anhängerrahmen oder unter dem Aufbau.

Anwendungsbereiche:

PKW-Anhänger: Kabelsatz für klassische 7-polige Anhängerbeleuchtung.
Transportanhänger und Kleintrailer: Anschluss von linker und rechter Rückleuchte über runde 5-polige Bajonettstecker.
Bootstrailer: Austausch oder Neuverlegung der Lichtleitung bei passender Rückleuchtenausführung.
Landwirtschaftliche Anhänger: Für einfache 12V- oder 24V-Beleuchtungsanlagen mit passender Steckertechnik.
Nutzfahrzeuge und Werkstatt: Für Reparatur, Nachrüstung und Instandsetzung von Anhängerbeleuchtung.
Fahrzeug- und Anhängerbau: Für standardisierte Lichtkabelsätze mit 7-poligem Frontanschluss und Bajonett-Rückleuchten.

Beschreibung:

Der Kabelsatz 7-poliger Anhängerstecker auf 2× 5-polige Bajonettstecker ist für Anhänger gedacht, bei denen die Rückleuchten über runde 5-polige Bajonettanschlüsse verbunden werden. Der 7-polige Stecker wird vorne am Anhänger geführt und in die Anhängersteckdose des Zugfahrzeugs eingesteckt. Die beiden Bajonettstecker werden hinten am Anhänger mit den passenden Rückleuchten verbunden.

Der Kabelsatz deckt die klassischen Funktionen eines 7-poligen Anhängeranschlusses nach ISO 1724 ab. Dazu gehören Blinker links, Blinker rechts, Masse, Schlusslicht rechts, Bremslicht, Schlusslicht links und Nebelschlussleuchte. Ein Rückfahrlicht ist bei der 7-poligen ISO-1724-Belegung nicht vorgesehen. Wenn Rückfahrlicht, Dauerplus oder Ladeleitung benötigt werden, ist in der Regel ein 13-poliger Kabelsatz erforderlich.

Die beiden 5-poligen Bajonettstecker sind für passende Anhänger-Rückleuchten vorgesehen. Je nach Rückleuchtenmodell und Hersteller kann die interne Pinbelegung der Bajonettstecker abweichen. Vor dem Anschluss sollte daher geprüft werden, ob die Steckerform, die Rastung, die Pinzahl und die Funktionsbelegung zu den vorhandenen Rückleuchten passen.

Mit 3,5 m Länge eignet sich der Kabelsatz für viele Anhänger mit überschaubarem Leitungsweg vom vorderen Anhängeranschluss zu den hinteren Rückleuchten. Die Leitung sollte entlang des Rahmens so verlegt werden, dass sie vor Scheuern, Quetschen, Knicken, Hitze und direkter mechanischer Belastung geschützt ist.

Kontaktbelegung 7-poliger Anhängerstecker nach ISO 1724:

Pin	Klemme	Funktion	Übliche Kabelfarbe
1	L	Blinker links	Gelb
2	54g	Nebelschlussleuchte	Blau
3	31	Masse	Weiß
4	R	Blinker rechts	Grün
5	58R	Schlusslicht / Begrenzungslicht rechts	Braun
6	54	Bremslicht	Rot
7	58L	Schlusslicht / Begrenzungslicht links	Schwarz

Hinweis: Pin 7 ist bei der 7-poligen ISO-1724-Belegung das linke Schlusslicht, nicht das Rückfahrlicht. Rückfahrlicht ist bei klassischen 7-poligen Anhängeranschlüssen nicht vorgesehen.

Hinweis zu den 5-poligen Bajonettsteckern:

Anschluss	Typische Verwendung	Wichtiger Hinweis
Linker Bajonettstecker	linke Anhänger-Rückleuchte	Belegung muss zur Rückleuchte passen
Rechter Bajonettstecker	rechte Anhänger-Rückleuchte	Belegung muss zur Rückleuchte passen
5-poliges Rund-Bajonett	Rücklicht, Bremslicht, Blinker, Masse und Zusatzfunktion je nach Rückleuchte	Pinbelegung ist rückleuchtenspezifisch und nicht automatisch identisch bei allen Herstellern

Wichtig: Die 5-poligen Bajonettstecker müssen mechanisch und elektrisch zu den verwendeten Rückleuchten passen. Form, Rastung, Pinanordnung und Funktionsbelegung vor der Montage prüfen.

Wichtige Hinweise zur Auswahl:

Für Anhängerseite: Der 7-polige Stecker wird am Anhänger genutzt und in die Steckdose des Zugfahrzeugs eingesteckt.
Für passende Rückleuchten: Die 5-poligen Bajonettstecker passen nur zu Rückleuchten mit entsprechendem Rund-Bajonettanschluss.
7-polige Grundbeleuchtung: Geeignet für Blinker, Schlusslicht, Bremslicht, Masse und Nebelschlussleuchte.
Kein Rückfahrlicht über ISO 1724: Für Rückfahrlicht wird üblicherweise ein 13-poliger Anschluss benötigt.
12V / 24V beachten: Nur verwenden, wenn Zugfahrzeug, Rückleuchten, Leuchtmittel und Kabelsatz zur jeweiligen Bordspannung passen.
Länge prüfen: 3,5 m müssen für den Leitungsweg vom vorderen Anhängeranschluss zu den Rückleuchten ausreichend sein.

Verwendungshinweise:

Vor der Montage vorhandene Steckverbindungen, Rückleuchten und Kontaktbelegung prüfen.
Kabelsatz so verlegen, dass keine Scheuerstellen, Knickstellen oder Quetschungen entstehen.
Leitung entlang des Anhängerrahmens sicher befestigen und gegen Zugbelastung schützen.
Steckverbindungen vollständig einrasten bzw. verriegeln.
Kontakte vor Schmutz, Feuchtigkeit und Korrosion schützen.
Nach der Montage alle Lichtfunktionen prüfen: Blinker links, Blinker rechts, Schlusslicht links, Schlusslicht rechts, Bremslicht und Nebelschlussleuchte.
Bei LED-Rückleuchten auf passende Bordspannung, Polarität und ggf. Überwachungssysteme des Zugfahrzeugs achten.

Sicherheits- und Warnhinweise:

Nur bestimmungsgemäß als Kabelsatz für Anhängerbeleuchtung verwenden.
Nicht verwenden, wenn Kabel, Isolierung, Stecker, Bajonettanschlüsse oder Kontakte beschädigt sind.
Falsch zugeordnete Leitungen können zu Ausfall oder Fehlfunktion der Anhängerbeleuchtung führen.
Steckverbindungen nicht unter hoher Last trennen, wenn dadurch Funkenbildung oder Kontaktverschleiß entstehen kann.
Kabel nicht an scharfen Kanten, heißen Bauteilen oder beweglichen Teilen verlegen.
Montage nur durch fachkundige Personen oder gemäß Fahrzeug- bzw. Anhängerangaben durchführen.
Vor jeder Fahrt die vollständige Funktion der Anhängerbeleuchtung prüfen.
Nicht für 230V, Netzspannung oder haushaltsübliche Steckdosen verwenden.
Von Kindern fernhalten - kein Spielzeug.

Lieferumfang:

1× Kabelsatz mit 7-poligem Anhängerstecker auf 2× 5-polige runde Bajonettstecker, ca. 3,5 m

Häufige Fragen:

Wofür wird dieser Kabelsatz verwendet?

Der Kabelsatz wird zur Verkabelung von Anhänger-Rückleuchten verwendet. Vorne besitzt er einen 7-poligen Anhängerstecker für die Verbindung zum Zugfahrzeug, hinten zwei 5-polige runde Bajonettstecker für passende Rückleuchten.

Ist der Kabelsatz für Rückfahrlicht geeignet?

Über den 7-poligen ISO-1724-Anschluss wird normalerweise kein Rückfahrlicht übertragen. Für Rückfahrlicht wird in der Regel ein 13-poliger Anhängeranschluss benötigt.

Passt der Kabelsatz zu allen 5-poligen Rückleuchten?

Nein. Die 5-poligen Bajonettstecker müssen mechanisch und elektrisch zur Rückleuchte passen. Form, Rastung, Pinanordnung und Belegung sollten vor der Montage geprüft werden.

Kann der Kabelsatz mit 12V und 24V verwendet werden?

Der Kabelsatz darf nur verwendet werden, wenn Zugfahrzeug, Rückleuchten, Leuchtmittel und Anschlussbelegung zur jeweiligen Bordspannung passen. 12V- und 24V-Systeme dürfen nicht gemischt werden.

Ist der 7-polige Stecker fahrzeugseitig oder anhängerseitig?

Der 7-polige Stecker gehört an den Anhänger bzw. an das Anhängerkabel. Er wird in die 7-polige Steckdose des Zugfahrzeugs eingesteckt.

Produkteigenschaft	Wert
Anschluss:	Bajonettstecker, 5-polig, rund Anhängerstecker 7-polig
Anzahl Adern:	7-adrig
Farbe:	Schwarz
Stromart:	Gleichstrom (DC)
Anzahl Kontakte:	7
Anzahl Eingänge:	1
Anzahl Ausgänge:	2
Nennspannung:	12V bis 24V
Form:	Rund
Versandgewicht:	0,30 kg
Artikelgewicht:	0,30 kg
Inhalt:	1,00 Stück
