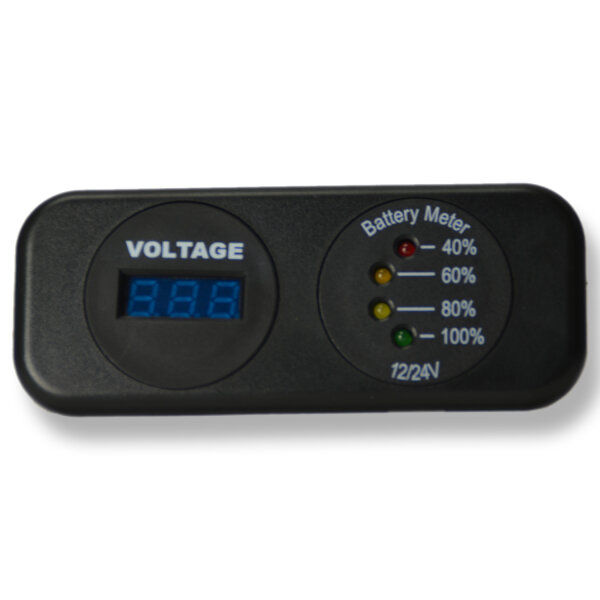

Doppelarmatur | Voltmeter | 4-LED Analog & 3-stellig Digital Blau | 7–33 V | Ø29mm | inkl. Einbaurahmen 108x44mm
-
Typ: Doppel-Voltmeter Set, Analoges Voltmeter, Digitales Voltmeter, Batteriespannungsanzeige, Spannungsmonitor, 12V-Voltmeter, 24V-Bordnetz-Anzeige
-
Messbereich Analoges Voltmeter: 7–33 V DC
-
Messbereich Digitales Voltmeter: 6–33 V DC
-
Anzeige Analoges Voltmeter: 4-stufige LED-Anzeige (Rot, Orange, Gelb, Grün)
-
Anzeige Digitales Voltmeter: 3-stellige blaue LED-Anzeige
-
Montagedurchmesser Voltmeter: 2× Ø29 mm
-
Material Einbaurahmen: Polyamid (PA), flammhemmend
-
Material Voltmeter: Nylon mit Glasfaser
-
Entflammbarkeitsklasse: UL94-HB
-
Außenmaße Einbaurahmen (L×B×H): 108×44×6 mm
-
Befestigungsbohrungen Rahmen: 6× Ø4,2 mm
-
Blende: Zur Abdeckung der Schrauben für eine saubere Optik
-
Schutzfunktionen Voltmeter: Verpolungsschutz, Überspannungsschutz bis 400 W / 35 V
-
Temperaturbereich: –20 °C bis +60 °C
-
Anschlussart: Flachstecker 6,3 mm
-
Farbe: Schwarz
-
Montageart: Schraubbefestigung (inkl. 6× Schrauben 4×14 mm)
Eigenschaften:
-
2-in-1-Set – analoges LED-Voltmeter + digitales 3-stelliges Voltmeter
-
Spannungsanzeige für 12V- und 24V-Systeme – ideal für Batteriemonitoring
-
Flammhemmender Einbaurahmen (PA UL94-HB) mit Blende für verdeckte Schrauben
-
Analoge Anzeige – 4 LED-Farben zur Ladezustandsanzeige (Rot, Orange, Gelb, Grün)
-
Blaue 3-stellige Digitalanzeige – gut ablesbar bei Tag & Nacht
-
Sicher – mit Verpolungsschutz und Überspannungsschutz bis 35 V / 400 W
-
Robust & temperaturbeständig – einsatzbereit von –20 bis +60 °C
Anwendungsbereiche:
-
Fahrzeuge – Wohnmobile, PKW, Transporter, Traktoren
-
Boote & Offgrid-Systeme – Spannungsanzeige für Bordstromkreise
-
Solar & Energiespeicher – Monitoring von Akku-Spannung (12V / 24V DC)
-
Werkstatt & Steuertechnik – Einbau in Kontrollfelder und Verteiler
Beschreibung:
Das Doppel-Voltmeter-Set vereint eine 4-farbige LED-Ladezustandsanzeige und ein präzises digitales Voltmeter in einem kompakten Einbaurahmen. Beide Anzeigen passen in gängige Ø29 mm-Voltmeter-Aussparungen und werden gemeinsam über Schraubbefestigung im mitgelieferten Rahmen montiert.
Die analoge Anzeige zeigt den Ladezustand in vier klar erkennbaren Farben (Rot, Orange, Gelb, Grün) – abgestimmt auf typische 12V- und 24V-Batteriesysteme. Das digitale Voltmeter bietet eine 3-stellige blaue LED-Anzeige mit hoher Ablesbarkeit. Beide Module verfügen über Verpolungs- und Überspannungsschutz.
Perfekt für Fahrzeuge, Solaranlagen, DIY-Projekte und Offgrid-Anwendungen – robust, vielseitig und montagefreundlich.
Analoge Anzeige zur Spannungsüberwachung:
| Spannungsbereich (12V) |
Spannungsbereich (24V) |
LED-Farbe |
| 11,2V – 11,9V |
22,5V – 23,7V |
Rot |
| 11,7V – 12,4V |
23,5V – 24,7V |
Orange |
| 12,2V – 12,8V |
24,5V – 25,5V |
Gelb |
| 12,6V – 15,9V |
25,3V – 32,1V |
Grün |
Verwendungshinweise:
- Nur für 12/24 V DC-Bordnetze geeignet
- Spannungsquelle vor Anschluss trennen
-
Flachstecker (6,3 mm) verwenden – isoliert anschließen
-
LED-Anzeige startet automatisch bei Spannung
-
Rahmen sauber verschrauben – Blende optional zur Abdeckung verwenden
Sicherheits- & Warnhinweise:
-
Nur in Niederspannungsumgebungen einsetzen (DC bis 33 V)
-
Gerät nicht wasserdicht – nur für trockene oder geschützte Bereiche
- Bei Beschädigung nicht weiterverwenden
- Montage durch fachkundige Anwender empfohlen
Lieferumfang:
- 1× LED-Voltmeter (analog, 4-farbig)
- 1× Digital-Voltmeter (blau, 3-stellig)
- 1× Einbaurahmen mit Blende
- 6× Schrauben 4×14 mm
