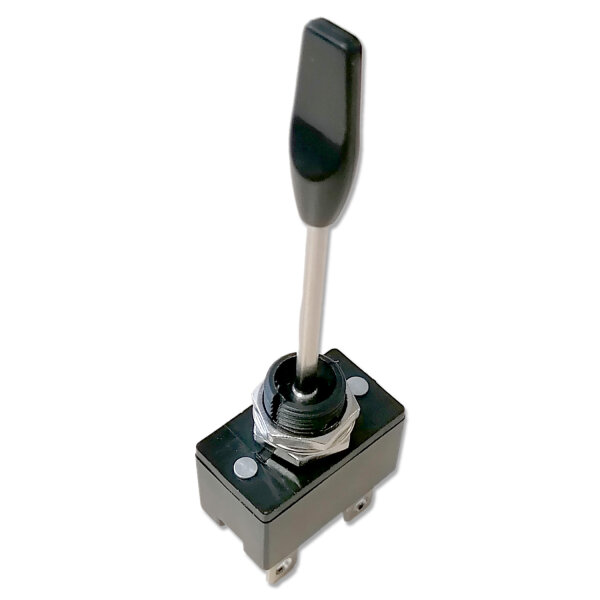

Hebeltaster | (ON)-OFF-(ON) | 12V | 15A | lange Ausführung | Ø12,2mm

Hebeltaster | (ON)-OFF-(ON) | 12V | 15A | lange Ausführung | Ø12,2mm

Artikelnummer: 00763
GTIN: 5705541186866
HAN: R13-96E-01
Kategorie: Kippschalter
Hersteller: Impulse Innovation

Artikel zurzeit vergriffen

Artikel vergriffen

Hebeltaster | (ON)-OFF-(ON) | 12V | 15A | lange Ausführung | Ø12,2mm

Typ: Hebeltaster, Kippschalter, 3-Positions-Schalter
Schaltfunktionen: (ON)-OFF-(ON)
Kontaktkonfiguration: SPDT (Single Pole Double Throw)
Betriebsspannung: 12V DC
Strombelastbarkeit: 15A @ 12V DC, 10A @ 24V DC
Mechanische Ausführung: Lange Hebelausführung
Hebellänge: 68,3 mm
Hebeldurchmesser: 9,5 mm
Montagegewinde: M12x1
Montagebohrung: Ø12,2 mm
Einbautiefe: 26,4 mm
Gehäusematerial: Metall/Kunststoff
Hebelmaterial: Metall
Max. Frontplattenstärke: 4 mm
Kontaktwiderstand: <50 mΩ
Isolationswiderstand: >100 MΩ bei 500V
Prüfspannung: 1,5 kV
Anschlussart: Flachstecker 6,3×0,8 mm
Betriebstemperatur: -25°C bis +85°C

Eigenschaften:

3-Positionen-Schaltung (ON)-OFF-(ON) – für momentane und ausrastende Schaltfunktionen
Langer Hebel mit 68,3 mm Länge für komfortable Bedienung
Robustes Metallgehäuse mit M12x1 Gewinde für langlebige Nutzung
Hohe Strombelastbarkeit – 15A bei 12V DC, 10A bei 24V DC
Einfache Montage in Ø12,2 mm Bohrungen
Standard-Flachsteckeranschlüsse (6,3×0,8 mm) für schnelle und sichere Verkabelung
Langlebige Mechanik mit über 10.000 Schaltzyklen

Anwendungsbereiche:

Fahrzeugtechnik – PKW, LKW, Wohnmobile
Marine-Anwendungen – Boote, Steuerpulte und Navigationssysteme
Industrielle Steuerungen – Schaltschränke und Bedienpulte
DIY- und Elektronikprojekte – individuelle Steuer- und Schaltlösungen

Beschreibung:

Der 3-Positions-Hebeltaster in langer Ausführung bietet die Schaltfunktionen (ON)-OFF-(ON) und eignet sich ideal für Anwendungen, die sowohl momentane als auch ausrastende Schaltzustände erfordern. Mit einer Strombelastbarkeit von 15A bei 12V DC bzw. 10A bei 24V DC ist er vielseitig einsetzbar – von der Fahrzeugtechnik bis zu industriellen Steuerungen.

Die lange Hebelausführung mit 68,3 mm sorgt für komfortable Bedienung, während das robuste Metallgehäuse und das M12x1 Gewinde eine einfache und stabile Montage in Ø12,2 mm Bohrungen ermöglichen. Standardisierte Flachsteckeranschlüsse erlauben eine schnelle und sichere Verkabelung. Dank hochwertiger Verarbeitung sind über 10.000 Schaltzyklen möglich.

Verwendungshinweise:

Geeignet für 12V- und 24V-Gleichstromanwendungen in KFZ, Booten und Industrieanlagen.
Montage in eine Bohrung Ø12,2 mm mit maximaler Frontplattenstärke von 4 mm.
Zur Verkabelung Flachstecker 6,3 mm nutzen und gemäß Schaltplan anschließen.
Nach der Installation die Schaltfunktion prüfen und festen Sitz kontrollieren.
Regelmäßig auf Verschleiß überprüfen, um einen sicheren Betrieb zu gewährleisten.

Sicherheits- & Warnhinweise:

Verwendung nur in 12V- oder 24V-Gleichstromsystemen zulässig – nicht für Netzspannung geeignet.
Installation ausschließlich durch qualifiziertes Fachpersonal.
Vor Arbeiten am Schalter stets die Stromversorgung abschalten.
Gerät nicht in feuchten, nassen oder explosionsgefährdeten Umgebungen einsetzen.
Keine baulichen Veränderungen am Schalter vornehmen.
Defekte oder beschädigte Schalter nicht verwenden – fachgerecht entsorgen.
Von Kindern fernhalten.

Lieferumfang:

1x Hebeltaster, 3 Positionen (ON)-OFF-(ON), lange Ausführung, 12V, 15A, Ø12,2mm

Produkteigenschaft	Wert
Nennspannung:	12V
Anschluss:	Flachstecker 6,3mm
Farbe:	Schwarz
Stromart:	Gleichstrom (DC)
Anzahl Kontakte:	3
Nennstrom:	15A
Schaltertyp:	Kippschalter Taster
Universelle Kompatibilität:	Ja
Montageart:	Einbau
Schaltfunktion:	(ON)-OFF-(ON)
Montagedurchmesser:	12,2mm
Versandgewicht:	0,02 kg
Artikelgewicht:	0,02 kg
Inhalt:	1,00 Stück
