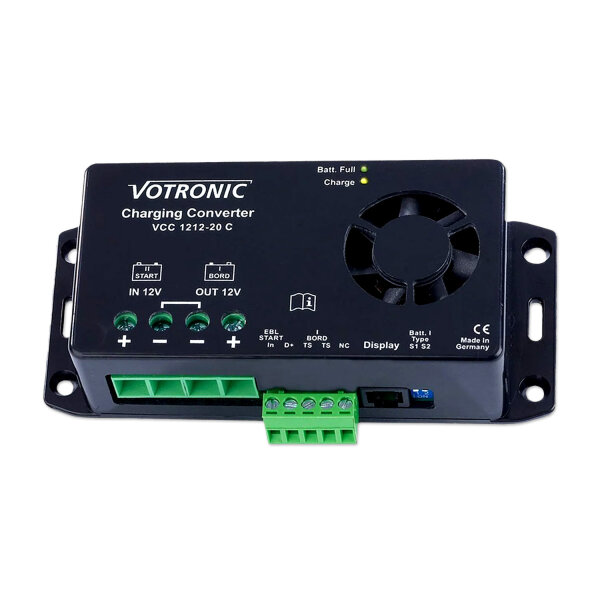

Ladebooster Votronic VCC 1212-20 C | 12V | 20A
-
Hersteller: Votronic
-
Herstellernummer: 3321 / VCC 1212-20 C
-
Typ: Lade-Wandler, Booster, Ladebooster, Ladewandler, B2B Charger
-
Nennspannung: 12V (Eingang) / 12V (Ausgang)
-
Max. Ladestrom: 20A
-
Leistungsaufnahme: max. 290W
-
Stromaufnahme: 0,05A bis 25A (je nach Belastung)
-
Spannungsbereich: 10,5V bis 16,5V (EURO 6 Fahrzeuge)
-
Sicherheitsabschaltung: Überspannungsabschaltung bei 16,5V
-
Kühlung: Drehzahlgeregelter, temperaturgesteuerter Lüfter
-
Temperaturbereich: -20°C bis +45°C
-
Umgebungsbedingungen: Luftfeuchtigkeit max. 95% RF, nicht kondensierend
-
Display-Anschluss: 6-polige Steckanschluss-Buchse für Fernanzeige und Fernbedienung
-
Spannungswelligkeit: <30 mV rms
-
Ladespannungs-Limit: 15,0V (Schutz der Verbraucher)
-
Anschlussklemmen: „IN + OUT“ mit 1,2Nm Anzugsdrehmoment, „EBL“, „D+“ und „TS“ mit 0,5Nm
-
Schutzart (IP): IP21
-
Abmessungen (LxBxH): 73×131×40mm
-
Gewicht: 270 g
Eigenschaften:
- Speziell entwickelt für Caravans und Wohnkabinen
- Einfache Nachrüstung über die 13-polige Anhänger-Steckvorrichtung
- Effiziente Ladung der Bordbatterie während der Fahrt
- Automatische Ladestromregelung zum Schutz der Fahrzeugelektrik
- Mitgelieferter Temperatur-Sensor 825 zur Anpassung der Ladespannung
- Schutzmechanismen gegen Überlast, Kurzschluss und Überspannung
- Rückladezweig zur Ladeerhaltung der Starterbatterie
Temperaturabhängige Ladespannungsanpassung:
Der mitgelieferte Temperatur-Sensor 825 sorgt für eine automatische Anpassung der Ladespannung an die Batterietemperatur.
Dadurch wird eine optimale Ladeleistung gewährleistet und die Batterie geschützt.
-
Blei-Batterien (Säure, Gel, AGM): Ermöglicht eine bessere Vollladung bei niedrigen Temperaturen und verhindert unerwünschte Batteriegasung bei hohen Temperaturen.
-
LiFePO₄-Batterien: Sorgt für zusätzlichen Schutz bei hohen Temperaturen und insbesondere bei tiefen Temperaturen unter 0°C.
Temperatur-Sensor 825:
- Vergossener Temperaturfühler mit Schutz gegen Umwelteinflüsse
- Passend für alle VOTRONIC-Geräte
- 3 m Anschlusskabel
- Montage auf Bolzen M8
Funktionsweise an der 13-poligen Anhänger-Steckvorrichtung:
Der Votronic VCC 1212-20 C Lade-Wandler wurde speziell für den Einsatz in Caravans und Wohnkabinen entwickelt, um die Bordbatterie während der Fahrt effizient zu laden.
Ein besonderes Merkmal dieses Geräts ist seine Eignung für den Betrieb an der 13-poligen Anhänger-Steckvorrichtung des Zugfahrzeugs.
- Die 13-polige Anhänger-Steckvorrichtung moderner Zugfahrzeuge stellt zusätzliche Stromkreise bereit, die über die grundlegende Beleuchtungsversorgung hinausgehen.
- Der VCC 1212-20 C nutzt diese erweiterten Stromkreise, um die Bordbatterie des Caravans während der Fahrt zu laden.
- Das Gerät regelt den Ladestrom so, dass die Belastbarkeit der Steckvorrichtung und der davorliegenden Fahrzeugelektrik (12V / max. 20A) nicht überschritten wird.
Vorteile dieser Integration:
-
Einfache Nachrüstung: Nutzung der 13-poligen Steckverbindung ohne große Modifikationen
-
Effiziente Ladung: Optimale Bordbatterie-Ladung trotz Spannungsschwankungen oder Leitungsverlusten
-
Schutz der Fahrzeugelektrik: Automatische Regelung verhindert Überlastung der Fahrzeugelektrik
Einstellbare Ladeprogramme:
-
Blei-Säure-Batterien: Standard-Ladeprogramm für herkömmliche Blei-Säure-Batterien.
-
Gel-Batterien: Speziell angepasstes Programm für die Anforderungen von Gel-Batterien.
-
AGM-Batterien: Optimiertes Ladeprogramm für AGM-Batterien, die oft in modernen Fahrzeugen verwendet werden.
-
LiFePO₄-Batterien: Ein spezielles Programm für Lithium-Eisenphosphat-Batterien, das deren spezifische Ladeanforderungen berücksichtigt.
Anwendungsbereiche:
- Caravans und Wohnkabinen
- Wohnmobile und Caravan-Stromversorgung
- Boote und Yachten
- Fahrzeuge mit EURO 6 Lichtmaschinen
Verwendungshinweise:
- Nur für 12V-Bordnetze geeignet
- Für eine sichere Installation sind geeignete Kabelquerschnitte zu verwenden
- Belüftung des Geräts sicherstellen, um Überhitzung zu vermeiden
- Richtige Ladeprogramme für den verwendeten Batterietyp einstellen
Sicherheits & Warnhinweise:
- Installation nur durch Fachpersonal oder nach Anleitung durchführen
- Gerät nicht in feuchter Umgebung oder direkter Sonneneinstrahlung betreiben
- Vor Arbeiten an der Elektrik immer die Stromversorgung abschalten
Lieferumfang:
- 1x Votronic VCC 1212-20 C Ladebooster
- 1x Temperatur-Sensor 825
- 1x Bedienungsanleitung
| Produkteigenschaft |
Wert |
| Nennspannung: |
12V |
| Stromart: |
Gleichstrom (DC) |
| Nennstrom: |
20A |
| EURO6 geeignet: |
Ja |
| mit Kabelsatz: |
Nein |
| Versandgewicht: |
0,32 kg
|
| Artikelgewicht: |
0,32 kg
|
| Inhalt: |
1,00 Stück
|
Angaben zur Produktsicherheit
Herstellerinformationen:
VOTRONIC Elektronik-Systeme GmbH
Johann-Friedrich-Diehm-Straße 2
Hessen
Lauterbach, Deutschland, 36341
info@votronic.de
https://www.votronic.de/
