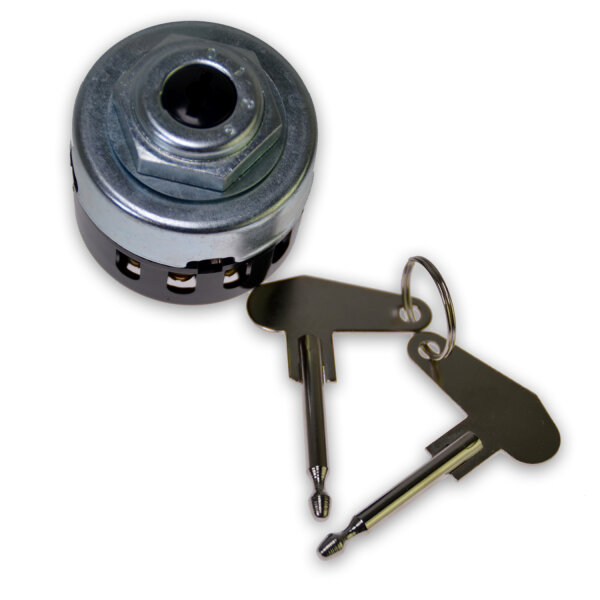

Schlüsselschalter | 4 Positionen | 12-24V | 10A | Ø26,5mm
-
Typ: Schlüsselschalter, Schalter, Drehschalter, Zündlichtschalter, Startschalter, Einbauschalter, Fahrzeugschalter, Universal-Drehschalter
-
Nennspannung: 12-24 V
-
Nennstrom: 10 A
-
Anzahl Kontakte: 8
-
Anzahl Positionen: 4
-
Anschlussart: Schraubklemme
-
Verdrehsicherung: Ja
-
Schlüssel in jeder Stellung abziehbar: Ja
-
Montagedurchmesser: ca. 26,5 mm
-
Wandstärke: max. 2 mm
-
Abmessungen (DxH): ca. 50 x 47,5 mm
-
Gewinde: M26x1, Höhe ca. 8 mm
-
Mutter: M26
-
Anzahl Schlüssel: 2
Eigenschaften:
- Vierstufiger Schalter mit robuster Schaltmechanik
- Universell einsetzbar für 12 V und 24 V Systeme
- Mit Schraubklemmen für einfache Installation
- Schlüssel in jeder Schaltstellung abziehbar
- Mit Verdrehsicherung für sicheren Halt im Einbau
- Ideal für Traktoren und Nutzfahrzeuge sowie universelle Anwendungen
Anwendungsbereiche:
- Traktoren und Landmaschinen
- Ursus-Modelle und baugleiche Fahrzeuge
- Baumaschinen und Kommunalfahrzeuge
- Universeller Einsatz im Fahrzeugbau
Beschreibung:
Der vierstufige Schlüsselschalter mit Schraubanschluss eignet sich hervorragend für die Nachrüstung oder als Ersatzteil bei Ursus-Traktoren und vielen anderen Nutzfahrzeugen. Durch die acht Kontakte bietet er vielseitige Anschlussmöglichkeiten – inklusive Ansteuerung von Starter, Licht, Ladeanzeige und weiteren Funktionen. Die Installation erfolgt einfach über Schraubklemmen, das M26x1 Gewinde mit Verdrehsicherung sorgt für sicheren Halt.
Anschlussbelegung:
| Klemme |
Funktion |
| 30 |
Power (Batterie-Plus, Eingang) |
| 15 |
Ladeanzeige (Erregerspannung Generator) |
| 54 |
Anlasser (Starter) |
| 56a |
Abblendlicht |
| 56b |
Fernlicht |
| 57 |
Begrenzungsleuchten / Positionslichter |
| 58 |
Rücklicht |
| 30 |
zweiter Batterieanschluss (gemeinsam mit anderer 30) |
Passend für:
| Hersteller |
Modelle |
| Ursus |
C-330, C-360, C-385, 902, 912, 914, 1012, 1014, 1222, 1224 und Derivate |
| Universal |
Geeignet für diverse Land-, Bau- und Sonderfahrzeuge mit 8-poligem Zündsystem |
Verwendungshinweise:
- Nur für Gleichspannungsanwendungen geeignet
- Montage nur im spannungsfreien Zustand durchführen
- Vor Montage auf korrekte Anschlussbelegung achten
- Vor Feuchtigkeit, Öl und grobem Schmutz schützen
- Nur in geschützten Einbauorten verwenden
Sicherheits & Warnhinweise:
- Unsachgemäße Montage kann zu elektrischen Defekten führen
- Nur mit geeigneten Sicherungen betreiben
- Produkt nicht über die spezifizierte Stromstärke (10 A) hinaus belasten
- Kontaktstellen regelmäßig auf festen Sitz prüfen
- Nur für Fahrzeuge mit mechanischer Schaltlogik geeignet
Lieferumfang:
- 1x Schlüsselschalter mit 4 Positionen, 8-polig, Schraubanschluss
- 2x Schlüssel
