Sicherungshalter | MTA MidiVAL | 4-fach Verteiler | 32V | 125A
-
Hersteller: MTA
-
Herstellernummer: 0300552
-
Typ: Sicherungshalter, Sicherungsverteiler, Sicherungskasten, Sicherungsbox, Verteiler, Hochstromverteiler, Power Distribution Unit, Anschlussmodul, Stromverteiler, Modulgehäuse, PDU, Verteilerbox, Kabelmodul
-
Sicherungstyp: MidiVAL®
-
Nennspannung: 32V
-
Nennstrom: 125A
-
Anzahl Steckplätze: 4
-
Anzahl Ein-/Ausgänge: 10
-
Abmessungen (LxBxH): ca. 152 × 132,25 × 28,5 mm
-
Farbe: Schwarz
-
Gehäusematerial: Polybutylenterephthalat (PBT GF20)
-
Kontaktmaterial: Stahl
-
Kontaktbeschichtung: Verzinkt (Zn)
-
Busbar-Material: Elektrolyt-Kupfer (Cu-ETP), vorverzinnt (pre-Sn), veredelte Oberfläche (TOP)
-
Entflammbarkeitsklasse: UL94-HB
-
Anschlussart: 8x Schraube M5, 1x Schraube M6
-
Temperaturbereich: -40°C bis +125°C
-
Schutzart: IP22
Eigenschaften:
-
4 Steckplätze für MidiVAL®-Sicherungen – Absicherung von bis zu vier Hochstromkreisen
-
Maximale Belastbarkeit: bis 125A bei 32V
-
Kompakte Bauform – einfache Integration in Fahrzeug, Schaltschrank, Marine- oder Campertechnik
-
Robustes Gehäuse aus PBT (GF20) mit UL94-HB Flammklasse
-
Massive Cu-ETP Busbar mit Zinnbeschichtung für optimale Stromtragfähigkeit und Korrosionsschutz
-
Verzinkte Stahlkontakte für sicheren, langlebigen Anschluss
-
-40°C bis +125°C – geeignet für extreme Temperaturbereiche
-
IP22 Schutzklasse – ideal für trockene, geschützte Einbauräume
Anwendungsbereiche:
-
Automotive: strukturierte Bordnetzabsicherung in PKW, LKW und Nutzfahrzeugen
-
Sonder- & Einsatzfahrzeuge: Feuerwehr, Rettungsdienst, Kommunalfahrzeuge
-
Marine & Caravan: Stromverteilung in Booten, Wohnmobilen und Campingprojekten
-
Land- & Baumaschinen: zuverlässige Absicherung unter harten Bedingungen
-
Industrie & Maschinenbau: dezentrale Absicherung in Schalttafeln oder Anlagen
-
Offgrid- & Solartechnik: sichere Stromverteilung in autarken Systemen
-
Camper & DIY-Ausbau: für Inverter, Ladegeräte, Solaranlagen und Verbraucher
Beschreibung:

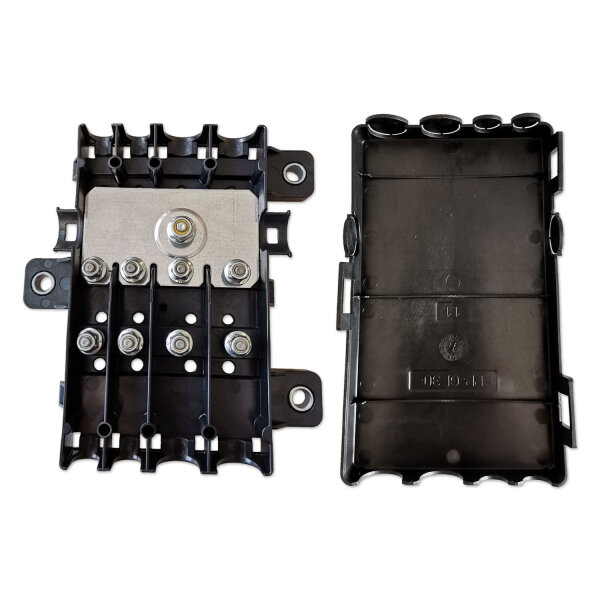

Der MTA MidiVAL Sicherungshalter 0300552 ist ein kompakter 4-fach Sicherungsverteiler für Hochstromanwendungen bis 125A bei 32V. Mit robustem PBT-Gehäuse, verzinkten Stahlkontakten und einer massiven Cu-ETP Busbar bietet er maximale Sicherheit und Zuverlässigkeit.
Dank seiner modularen Bauweise, standardisierten Schraubanschlüsse (8x M5, 1x M6) und IP22-Schutzklasse lässt sich der Verteiler flexibel in Fahrzeuge, Camper, Marine-Systeme oder Industrieanwendungen integrieren. Auch in Offgrid- und Solarsystemen sorgt der Sicherungshalter für eine sichere und strukturierte Stromverteilung.
Hinweis: Abgebildete Sicherungen sind nicht im Lieferumfang enthalten und dienen nur der Veranschaulichung.
Verwendungshinweise:
- Nur mit MidiVAL® oder kompatiblen Sicherungen (40 mm Länge, 30 mm Lochabstand) bestücken
- Vor Montage oder Austausch der Sicherungen stets spannungsfrei schalten
- Passende Kabelquerschnitte gemäß Absicherung und Strombelastung auswählen
- Schraubverbindungen mit passendem Drehmoment anziehen:
– M5: 5,5 Nm ±15%
– M6: 6 Nm ±20%
- Nur in trockenen, geschützten Einbauräumen (IP22) einsetzen
- Auf vibrationsfester, nicht leitender Unterlage montieren
Sicherheits- & Warnhinweise:
- Installation nur durch Fachpersonal oder unter Beachtung elektrischer Vorschriften
- Vor Arbeiten am Sicherungshalter Spannungsfreiheit sicherstellen
- Nicht im Motorraum oder in Spritzwasserbereichen einsetzen (IP22 beachten)
- Sicherungen niemals überbrücken oder durch falsche Typen ersetzen
- Nicht öffnen, manipulieren oder verändern
- Von Kindern fernhalten – kein Spielzeug
- Strom- und Temperaturgrenzen stets einhalten
Lieferumfang:
- 1x MTA MidiVAL Sicherungshalter 0300552 – 4-fach Verteiler
- 1x vormontierte Cu-ETP Busbar (pre-Sn TOP)
- 1x Abdeckkappe mit Rastverriegelung
- 1x Montageset (Schrauben für Klemmen und Befestigung)
- Sicherungen nicht im Lieferumfang enthalten.
Angaben zur Produktsicherheit
Herstellerinformationen:
MTA S.p.A.
Strada Statale 235, km 11
Lombardei
Codogno, Italien, 26817
info@mta.it
https://www.mta.it
