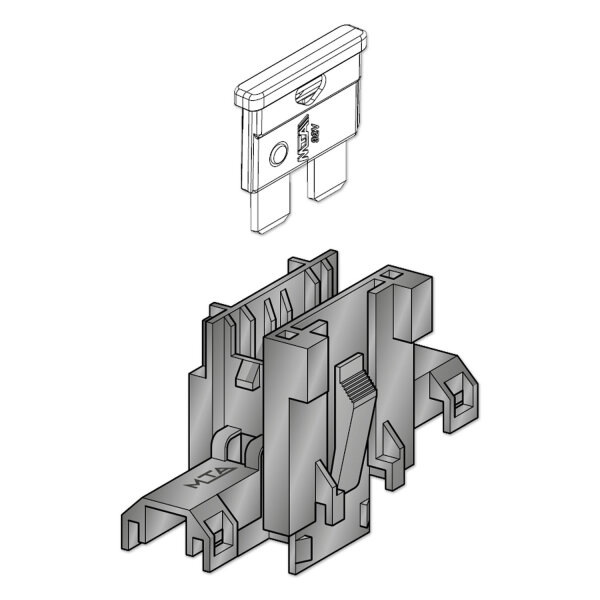

Sicherungshalter | MTA UniVAL | Seitenverschluss | 32V | 30A | anreihbar | Auswahl 0,5–6 mm²
-
Hersteller: MTA
-
Herstellernummer: 0100400 / 0300400
-
Typ: Sicherungshalter, Sicherungsfassung, Sicherungsträger, KFZ-Sicherungshalter, Flachstecksicherungshalter, ATO-Halter, ATC-Halter, UniVAL-Halter
-
Farbe: Schwarz
-
Gehäusematerial: Polyamid (PA66)
-
Kontaktmaterial: Bronze (CuSn)
-
Kontaktbeschichtung: Verzinnt (Sn)
-
Schutzart: IP30
-
Nennspannung: 32 V
-
Nennstrom: 30 A
-
Sicherungstyp: UniVAL®, ATO, ATC, Flachsteck-, KFZ-Sicherungen
-
Sicherungsgröße: 19 mm
-
Abmessungen (LxBxH): 27,2×17,9×33,4 mm
-
Betriebstemperatur: -30°C bis +120°C
-
Anschlussart: 2x Flachsteckhülse UNI F630 (wählbar)
-
Montage: Anreihbar, mit Befestigungszubehör
-
Anzahl Funktionen: 1 Sicherung
Eigenschaften:
-
Anreihbarer Sicherungshalter mit praktischem Seitenverschluss
-
Passend für Flachstecksicherungen wie ATO-/ATC- bis 30 A
-
Gehäuse aus flammhemmendem PA66 gemäß UL94V-2
-
Hohe Temperaturbeständigkeit bis +120°C
-
Geeignet für Kabelquerschnitte von 0,5 bis 6 mm²
-
Verschiedene Montageoptionen mit optionalem Befestigungszubehör
Verfügbare Varianten nach Kabelquerschnitt:
| Kabelquerschnitt Flachsteckhülsen |
Beispielhafte Anwendung |
| 0,5–1,5 mm² |
Beleuchtung, Steuerstrom, Sensorleitungen |
| 2–3 mm² |
Steckdosen, Relais, mittlere Verbraucher |
| 4–6 mm² |
Hauptleitungen, Lüfter, Verteilerschienen |
| Adapter auf 6,3mm Flachstecker |
Universal |
| ohne |
Frei konfigurierbar, Ersatz oder Lageranpassung |
Anwendungsbereiche:
-
Automobiltechnik – Bordnetz, Zusatzverbraucher
-
Nutzfahrzeugelektrik – Verteiler, Steuerkreise
-
Industrieanlagen – Maschinensteuerungen
-
Land- und Baumaschinen – robuste Anwendungen
Beschreibung:
Der MTA UniVAL® 1-fach Sicherungshalter ist eine kompakte, erweiterbare Sicherungslösung zur Aufnahme von Flachstecksicherungen bis 30 A. Durch seinen Seitenverschluss ist er anreihbar und eignet sich optimal für modulare Absicherungseinheiten. Das flammenhemmende PA66-Gehäuse ist widerstandsfähig und temperaturbeständig, während die verzinnten CuSn-Kontakte eine langlebige Verbindung sicherstellen.
Dank wählbarer Flachsteckhülsen für Kabel von 0,5 bis 6 mm² lässt sich der Halter flexibel in verschiedenste Anwendungen integrieren. Befestigungszubehör erlaubt die individuelle Montage – von Schraubbefestigung bis Clip-System.
Kombinierte Teileliste: Flachsteckhülsen & Zubehör
| Artikelnummer |
Bezeichnung |
| 1107900 / 1707900 |
Flachsteckhülsen 0,5–1,5 mm² |
| 1707902 |
Flachsteckhülse 2–3 mm² |
| 1107901 / 1707901 |
Flachsteckhülsen 4–6 mm² |
| 1707912 |
Bandware 2–3 mm² (für Maschinenbestückung) |
| 1707911 |
Bandware 4–6 mm² (für Maschinenbestückung) |
| 0100415 / 0300415 |
Deckel |
| 0300949 / 0300856 |
Befestigungsadapter |
| 0100392 / 0300392 |
Befestigung geclipt |
| 0100430 / 0300430 |
Befestigung einfach geschraubt |
| 0100440 / 0300440 |
Befestigung doppelt geschraubt |
| 0300698 / 0300697 |
Befestigungsfuß |
Verwendungshinweise:
-
Nur passende Flachsteckhülsen verwenden – siehe Teileliste
- Vor der Montage Spannungsfreiheit sicherstellen
-
Nur in trockener Umgebung (IP30) verbauen
- Kabelquerschnitt und Hülsen korrekt kombinieren
Sicherheits- & Warnhinweise:
- Montage nur durch qualifiziertes Fachpersonal
- Defekte Sicherungshalter unverzüglich ersetzen
-
Nicht für explosionsgefährdete Zonen geeignet
- Sicherungen sind nicht enthalten
Lieferumfang:
- 1x MTA UniVAL® 1-fach Sicherungshalter, anreihbar, mit Seitenverschluss
Angaben zur Produktsicherheit
Herstellerinformationen:
MTA S.p.A.
Strada Statale 235, km 11
Lombardei
Codogno, Italien, 26817
info@mta.it
https://www.mta.it
