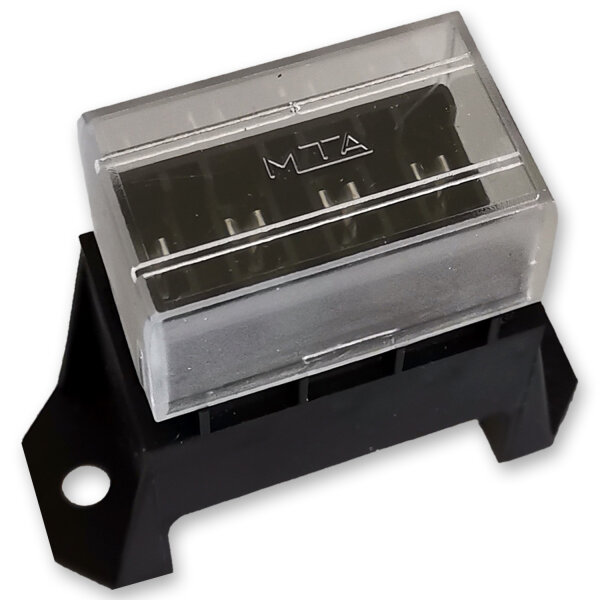

Sicherungshalter MTA UniVAL | 4-fach | 32V | 80A | Flachstecker unten
-
Hersteller: MTA
-
Herstellernummer: 0100540 (0300540 + 0300542)
-
Typ: Sicherungskasten, Sicherungshalter, Sicherungsbox, Sicherungssockel, Verteilergehäuse
-
Sicherungstyp: UniVAL®, ATO, ATC, Flachstecksicherungen, KFZ-Sicherungen
-
Sicherungsgröße: 19 mm
-
Nennspannung: 32V
-
Nennstrom: 80A
-
Anzahl Steckplätze: 4
-
Kontaktmaterial: Bronze (CuSn)
-
Kontaktbeschichtung: Verzinnt (Sn)
-
Gehäusefarbe: Schwarz
-
Gehäusematerial: Polyamid (PA66)
-
Maße (LxHxB): ca. 65,2×26×57,5 mm
-
Betriebstemperatur: -30°C bis +85°C
-
Entflammbarkeitsklasse: UL94V-2
-
Schutzart: IP22
-
Anschluss: 8× Flachstecker 6,3 mm
-
Befestigungslochabstand: 53,2 mm
-
Befestigungsbohrung: M5
Eigenschaften:
- 4-fach Sicherungshalter für ATO / ATC Flachstecksicherungen
- Kompaktes Design mit 8 Flachsteckanschlüssen (6,3 mm) auf der Unterseite
- Robustes PA66-Gehäuse mit transparenter Abdeckung
- Geeignet für 12V und 24V DC Bordnetze
- Verschraubbare Montage mit M5-Schrauben
- Praktisch stapelbar oder einzeln montierbar
Anwendungsbereiche:
- KFZ, LKW, Anhänger, Caravan
- Landmaschinen und Baufahrzeuge
- Boots- und Marineinstallationen
- Solar- und Batterieverteilungen
Beschreibung:
Der MTA UniVAL® Sicherungshalter in 4-fach Ausführung eignet sich ideal zur Verteilung und Absicherung von Stromkreisen in 12V- und 24V-Systemen. Mit seinen kompakten Abmessungen und Flachsteckanschlüssen auf der Unterseite passt er perfekt in beengte Einbauräume. Die Kombination aus verzinnten Bronze-Kontakten und robustem PA66-Kunststoff sorgt für eine langlebige und vibrationsfeste Verbindung.
Die verschraubbare Montage mit 53,2 mm Lochabstand und M5-Bohrungen erleichtert die sichere Installation im Fahrzeug oder Schaltschrank. Der modulare Aufbau erlaubt es, mehrere Einheiten nebeneinander zu platzieren.
Passendes Zubehör/Ersatzteile (optional):
- MTA 1107501 – Flachsteckhülse auf Flachstecker 6,3 mm
- MTA 1107900 – Flachsteckhülse auf Kabel 0,5–1,5 mm²
- MTA 1707900 – Flachsteckhülse auf Kabel 0,5–1,5 mm²
- MTA 1707902 – Flachsteckhülse auf Kabel 2–3 mm²
- MTA 1107901 – Flachsteckhülse auf Kabel 4–6 mm²
- MTA 1707901 – Flachsteckhülse auf Kabel 4–6 mm²
- MTA 0300540 – Ersatzgehäuse mit Flachsteckern
- MTA 0300541 – Ersatzgehäuse ohne Flachstecker
- MTA 0300542 – Ersatzdeckel
Verwendungshinweise:
- Nur geeignete Flachstecksicherungen (19 mm, ATO/ATC) verwenden
- Montage nur im spannungsfreien Zustand vornehmen
- Kabel über passende Flachsteckhülsen anschließen
- Deckel korrekt aufsetzen, um Schutzgrad IP22 zu gewährleisten
- Nur auf ebenem, vibrationsarmem Untergrund montieren
Sicherheits & Warnhinweise:
- Nur für elektrische Niederspannungssysteme bis 32V
- Keine Montage in feuchten oder explosionsgefährdeten Bereichen
- Nur durch Fachpersonal installieren lassen
- Sicherstellen, dass Kabelquerschnitte zu Strombelastung passen
- Regelmäßige Kontrolle der Verbindungen empfohlen
Lieferumfang:
- 1× MTA UniVAL® Sicherungshalter 4-fach inkl. Abdeckung
