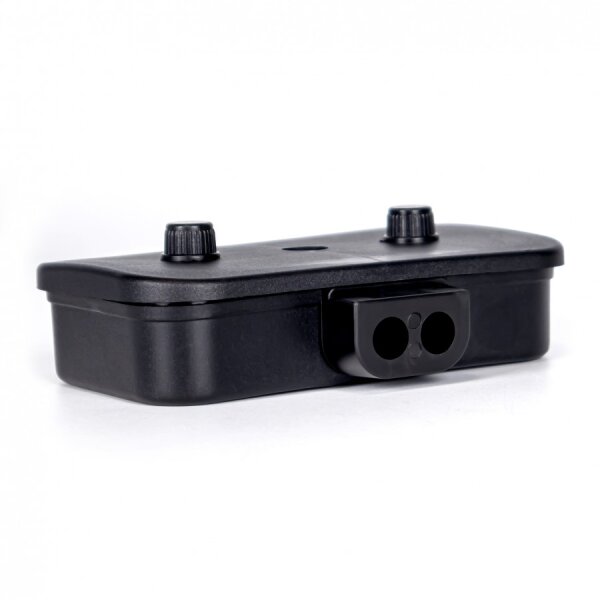

Verteilerdose | 2x10 Lüsterklemme | Schraubdeckel | Schwarz
-
Typ: Verteilerdose, Anschlussdose, Abzweigdose, Verteilerbox, Kabelverteiler, Elektrogehäuse, Klemmenbox, Installationsgehäuse, Verbindungsdose
-
Farbe: Schwarz
-
Material: Kunststoff
-
Gehäuselänge (ohne Deckelüberstand): ca. 122 mm
-
Gesamtlänge inkl. Deckelüberstand: ca. 126,7 mm
-
Breite: ca. 75,3 mm
-
Gesamthöhe (inkl. Deckel): ca. 40,5 mm
-
Innenhöhe (nutzhöhe): ca. 31,5 mm
-
Anschluss: 20-polig (2×10) über Schraub-Lüsterklemmen
-
Kabeleinführung: Seitlich je 2 Einlässe mit Ø10 mm (insgesamt 4)
-
Deckelverschluss: 2x Handschraube (Rändelkopf)
-
Montage: 4x Bohrung Ø 5,5 mm (Lochbild ca. 31,0 x 38,0 mm)
-
Gewicht: ca. 145 g
Eigenschaften:
- 20-polige Anschlussmöglichkeit durch vormontierte 2x10 Schraubklemmen
-
4 seitliche Kabeleinführungen (Ø10 mm) für flexible Verkabelung
-
Stabiles Kunststoffgehäuse für Einsatz in Fahrzeug- und Industrieumgebungen
- Einfacher Zugang durch werkzeuglosen Schraubdeckel mit Rändelgriffen
- Kompakte Form bei gleichzeitig hoher Anschlussdichte
- Ideal für Gleichstromanwendungen (12/24 V)
Anwendungsbereiche:
- Elektrische Verteilerinstallationen in KFZ, LKW und Anhängern
- Verkabelung im Caravan- und Bootsbau
- Signal- und Stromverteilungen in Steuer- und Verteileranlagen
- Allgemeiner Einsatz im Maschinenbau und Schaltanlagen
Beschreibung:
Die Verteilerdose mit 2x10-poliger Schraubklemme bietet eine kompakte und robuste Lösung zur sauberen Verteilung von elektrischen Leitungen. Durch die 4 seitlichen Kabeleinführungen Ø10 mm können Ein- und Ausgänge flexibel zugeordnet werden. Die vormontierten Schraubklemmen erlauben den Anschluss von bis zu 20 Leitern, ideal für 12V- und 24V-Systeme.
Dank der kompakten Außenmaße von ca. 122 x 75 x 40 mm (ohne Deckelüberstand) eignet sich die Dose auch für beengte Einbauräume. Der Schraubdeckel lässt sich mit den mitgelieferten Handschrauben werkzeuglos öffnen, was Wartung und Erweiterung vereinfacht. Ideal für Fahrzeugelektrik, Maschinenverkabelung und allgemeine Niederspannungsinstallationen.
Verwendungshinweise:
- Montage nur durch qualifiziertes Fachpersonal
- Nur für Anwendungen im Niederspannungsbereich geeignet
- Vor Anschlussarbeiten stets die Spannungsversorgung unterbrechen
- Deckel stets korrekt verschrauben – Schutz vor Staub und Schmutz
- Bei Außenmontage ggf. zusätzlicher Schutz gegen Feuchtigkeit erforderlich
Sicherheits- & Warnhinweise:
- Nur gemäß technischer Spezifikation verwenden
- Keine offenen Leitungen oder ungeschützte Kontakte betreiben
- Defekte Komponenten sofort ersetzen
- Produkt nicht manipulieren oder umbauen
- Nur für DC-Spannung verwenden (z. B. Bordnetze 12V/24V)
Lieferumfang:
- 1x Verteilerdose 2x10-polig mit vormontierter Schraubklemme
- 2x Handschrauben zur Deckelbefestigung
| Universelle Kompatibilität: |
Ja |
| Versandgewicht: |
0,15 kg
|
| Artikelgewicht: |
0,15 kg
|
| Inhalt: |
1,00 Stück
|
