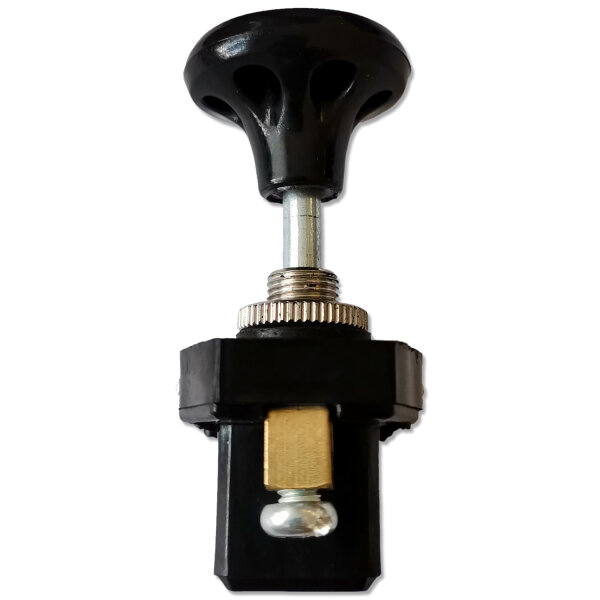

Zugschalter | 12–24 V | 25 A | Schraubanschluss | Ø7,6 mm
-
Typ: Schalter, Zugschalter
-
Schaltfunktion: EIN-AUS
-
Nennspannung: 12–24 V
-
Nennstrom: 25 A (bei 12 V), 12,5 A (bei 24 V)
-
Kontaktanzahl: 2
-
Anschluss: Schraube M3
-
Maße (L×B×H): ca. 48×30×25 mm
-
Länge ausgezogen (L×B×H): ca. 58 mm
-
Montagebohrung: ca. 7,6 mm
-
Plattenstärke: max. 4,5 mm
-
Montageart: Einbau, Unterbau, geschraubt
Eigenschaften:
-
Robuster Zugschalter mit Schraubanschluss
- Geeignet für 12 V und 24 V Gleichstromsysteme
-
Hohe Strombelastbarkeit von bis zu 25 A
-
Kompakte Bauweise mit einfachem Zugmechanismus
-
Sichere Verbindung dank Schraubanschlüssen
Anwendungsbereiche:
- Fahrzeugelektronik
- Elektrische Steuerungen
- Maschinen und Anlagen
- DIY- und Bastelprojekte
Beschreibung:
Der Zugschalter SW-P-01 ist ideal für Anwendungen in Fahrzeugen, Maschinen und elektrischen Steuerungssystemen geeignet. Mit einer Nennspannung von 12 V oder 24 V und einer maximalen Strombelastbarkeit von bis zu 25 A bietet dieser Zugschalter eine zuverlässige Schaltlösung für unterschiedliche Gleichstromsysteme.
Die Schraubanschlüsse und das robuste Design sorgen für eine langlebige und stabile Verbindung, während der Zugmechanismus eine einfache Handhabung ermöglicht. Dank der kompakten Bauweise kann der Schalter problemlos in verschiedene Systeme integriert werden.
Verwendungshinweise:
- Vor der Installation sicherstellen, dass das Gerät spannungsfrei ist
- Nur für Gleichstromsysteme geeignet – nicht für Netzspannungen (230/400 V)
-
Ausschließlich für den vorgesehenen Einsatzbereich verwenden
Sicherheits- & Warnhinweise:
-
Achtung: Nur für 12 V- oder 24 V-Systeme geeignet
- Installation nur durch geschultes Fachpersonal
- Vor dem Anschluss alle Verbindungen prüfen
-
Vor Feuchtigkeit und mechanischer Beschädigung schützen
-
Nicht außerhalb des spezifizierten Temperaturbereichs betreiben
-
Regelmäßige Kontrolle auf festen Sitz und Funktion empfohlen
-
Von Kindern fernhalten – Kleinteile können verschluckt werden
Lieferumfang:
- 1× Zugschalter, Schraubanschluss 12–24 V, 25 A
