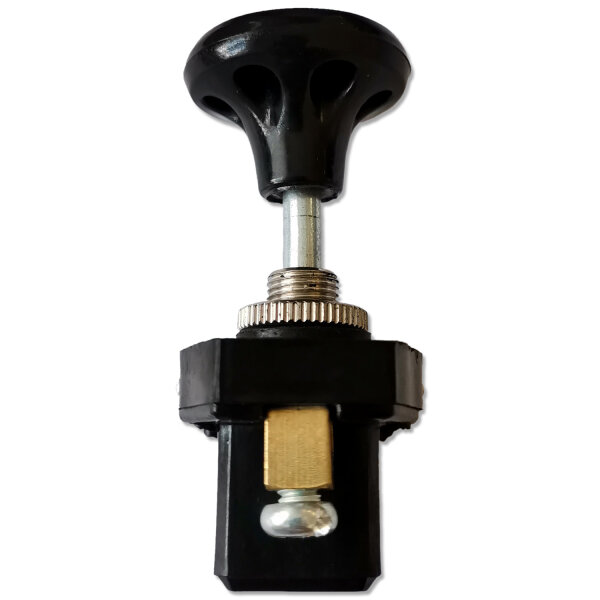

Zugschalter, Schraubanschluss 12V bis 24V, 25A
Details:
-
Typ: Schalter, Zugschalter
-
Bezeichnung: SW-P-01
-
Schaltfunktion: EIN-AUS
-
Nennspannung: 12V, 24V
-
Nennstrom: 25A (bei 12V), 12,5A (bei 24V)
-
Kontaktanzahl: 2
-
Anschluss: Schraube M3
-
Maße (LxBxH): ca. 48x30x25mm
-
Länge ausgezogen (LxBxH): ca. 58mm
-
Bohrungsdurchmesser: ca. 7,6mm
-
Plattenstärke: max. 4,5mm
Eigenschaften:
- Robuster Zugschalter mit Schraubanschluss
- Geeignet für 12V und 24V Gleichstromsysteme
- Hohe Strombelastbarkeit von bis zu 25A
- Kompakte Bauweise mit einfachem Zugmechanismus
- Schraubanschlüsse sorgen für eine sichere und feste Verbindung
Anwendungsbereiche:
- Fahrzeugelektronik
- Elektrische Steuerungen
- Maschinen und Anlagen
- DIY- und Bastelprojekte
Beschreibung:
Der Zugschalter SW-P-01 ist ideal für Anwendungen in Fahrzeugen, Maschinen und elektrischen Steuerungssystemen geeignet.
Mit einer Nennspannung von 12V oder 24V und einer maximalen Strombelastbarkeit von bis zu 25A bietet dieser Zugschalter eine zuverlässige Schaltlösung für unterschiedliche Gleichstromsysteme.
Die Schraubanschlüsse und das robuste Design sorgen für eine langlebige und stabile Verbindung, während der Zugmechanismus eine einfache Handhabung ermöglicht.
Dank der kompakten Bauweise kann der Schalter problemlos in verschiedene Systeme integriert werden.
Verwendungshinweise:
- Vor der Installation sicherstellen, dass das Gerät spannungsfrei ist.
- Der Zugschalter ist für Gleichstromsysteme konzipiert und sollte nicht für Netzspannungen (230V/400V) verwendet werden.
- Nur für den vorgesehenen Einsatzbereich verwenden.
Sicherheits- & Warnhinweise:
-
Achtung! Nur für den vorgesehenen Einsatz in 12V- oder 24V-Systemen verwenden.
- Installation sollte nur durch geschultes Fachpersonal erfolgen.
- Vor dem Anschluss alle Kabel und Kontakte auf sichere Verbindung prüfen.
- Schutz gegen mechanische Beschädigung und Feuchtigkeit sicherstellen.
- Vermeiden Sie den Betrieb außerhalb des angegebenen Temperaturbereichs.
- Regelmäßige Prüfung auf festen Sitz und einwandfreie Funktion wird empfohlen.
- Von Kindern fernhalten – Kleinteile können verschluckt werden.
Lieferumfang:
- 1x Zugschalter, Schraubanschluss 12V bis 24V, 25A
