Zweitbatterieset | BSR140-12 | Automatik Trennrelais 12V 140A | 6m 25mm² Kabel

Zweitbatterieset | BSR140-12 | Automatik Trennrelais 12V 140A | 6m 25mm² Kabel

Artikelnummer: 00007-256
GTIN: 0685293955079
HAN: BSR140-12-PRO-256-M
Kategorie: Automatik Trennrelais Sets
Hersteller: Impulse Innovation

Artikel zurzeit vergriffen

Artikel vergriffen

Zweitbatterieset | BSR140-12 Automatik Trennrelais 12V | Komplettset mit 6m (5+1) 25mm² Kabelsatz

Produkttyp: Trennrelais-Set, Zweitbatterieset, Bordbatterie-Einbausatz, Zusatzbatterieset, Batterieladeregelung, Batterietrennschalter, Stromverteiler-Set
Relais: Impulse BSR140-12
Nennspannung: 12 V
Nennstrom Relais: 140 A
Spitzenstrom Relais: 160 A (5 Min)
Dauerstrom Set (abgesichert): 100 A
Schaltpunkte: Ein >13,3 V | Aus <12,65 V
Schaltrichtung: Bidirektional (Dual Sense)
Stromaufnahme: 250 mA Betrieb / 10 mA Standby
D+ Schaltsignal erforderlich: Nein
PV-Kompatibilität: Bedingt geeignet (ggf. Sperrdiode erforderlich)
EURO6-Kompatibilität: Nicht geeignet – Ladebooster empfohlen
Relais-Schutzart: IP65 – staub- & spritzwassergeschützt
Kontaktmaterial: Messing (CuZn), verzinnt (Sn)
Anschlussart: Schraubanschluss M6 + Massekabel
Kabelsatz: 6 m (5 m Rot + 1 m Schwarz), 25 mm² Kupferleitungen, PVC-Isolation
Temperaturbereich: -40 °C bis +90 °C
Sicherung: 2× träge 100A MTA MegaVAL® inkl. Halter (Standard, anreihbar)

Eigenschaften:

Automatisches 12V Trennrelais 140A – verhindert Tiefentladung der Starterbatterie und sorgt für eine zuverlässige Stromversorgung im Camper, Wohnmobil, Boot oder PKW
Bidirektionales Schalten (Dual Sense) – unterstützt Ladung über Lichtmaschine, Solaranlage oder Ladegerät ohne zusätzliches Schaltsignal
Kein D+ erforderlich – einfache Nachrüstung in Fahrzeugen ohne klassischen Generatorausgang
Hochbelastbarer Kabelsatz 6 m (5+1) mit 25 mm² Kupferleitungen – ideal für leistungsstarke Verbraucher, Car-HiFi und autarke Energieversorgung
Robustes Relaisgehäuse mit IP65 – staubdicht, spritzwassergeschützt und vibrationsfest für Offroad, Marine- und Outdoor-Einsatz
Zuverlässige Absicherung – inkl. 2× träge 100A MegaVAL® Sicherungen mit Halter für normgerechten und zuverlässigen Batterieanschluss

Anwendungsbereiche:

Wohnmobil- & Camper-Ausbau – ideal zum Zweitbatterie nachrüsten für autarke Stromversorgung im Reisemobil oder Van
PKW & Transporter – stabile Energieversorgung für Kühlbox, Beleuchtung, Bordwerkzeuge und Elektronik
Caravan & Offroad-Fahrzeuge – zuverlässige Batterieanbindung für Outdoor, Expeditionen und Geländeeinsatz
Car-HiFi Systeme – konstante Stromzufuhr für Endstufen, Subwoofer und Kondensatoren ohne Spannungsabfall
Boot & Yacht – sichere Trennung von Starter- und Bordbatterie in maritimen Anwendungen

Beschreibung:

Das Zweitbatterieset mit BSR140-12 Automatik Trennrelais ist die ideale Komplettlösung, um eine Zweitbatterie im Wohnmobil, Camper, Boot oder PKW nachzurüsten. Das Relais verbindet Starter- und Bordbatterie automatisch, sobald die Spannung über 13,3 V steigt, und trennt wieder unter 12,65 V. So bleibt die Starterbatterie vor Tiefentladung geschützt, während die Bordbatterie zuverlässig geladen wird.

Dank bidirektionaler Schaltlogik (Dual Sense) ist das System nicht nur für die Lichtmaschine geeignet, sondern kann auch mit Solaranlage oder externem Ladegerät betrieben werden (bei PV ggf. Sperrdiode erforderlich). Da kein D+ Signal erforderlich ist, lässt sich das Set besonders einfach in älteren Fahrzeugen nachrüsten. Für moderne EURO6-Fahrzeuge mit intelligentem Batteriemanagement empfiehlt sich hingegen der Einsatz eines Ladeboosters statt Trennrelais.

Der beiliegende hochwertige 6 m (5+1) Kabelsatz mit 25 mm² Kupferleitungen gewährleistet minimale Spannungsverluste auch bei leistungsstarken Verbrauchern wie Kühlbox, Wechselrichter oder Car-HiFi-Anlagen. Zwei träge 100A MegaVAL® Sicherungen inkl. Halter sorgen für normgerechten und zuverlässigen Schutz. Damit ist das Set die perfekte Wahl für autarke Stromversorgung im Reisemobil, Offroad-Expeditionen oder den sicheren Bordstrom auf Boot und Yacht.

Verwendungshinweise:

Vor dem Einbau das Fahrzeug spannungsfrei schalten – Minuspol der Starterbatterie abklemmen
Montageort für das Relais trocken, gut erreichbar und vibrationsgeschützt wählen
Kabelwege im Camper, Caravan oder Boot so planen, dass keine Scheuerstellen entstehen – Durchführungstülle oder Schutzschlauch verwenden
Sicherungen möglichst nahe an den Pluspolen von Starter- und Bordbatterie installieren
Kabel mit beiliegenden Kabelschuhen und Polklemmen fachgerecht anschließen
Alle Verbindungen und Schraubpunkte auf festen Sitz und sauberen Kontakt prüfen
Nach der Montage Minuspol wieder anklemmen und einen Funktionstest durchführen (Motor starten, Spannung messen, Relaisbetrieb beobachten)

Sicherheits- & Warnhinweise:

Nur für 12V-Bordnetze geeignet – nicht in 24V-Systemen verwenden.
Einbau nur im spannungsfreien Zustand – Kurzschluss- und Brandgefahr!
Montage nur durch fachkundiges Personal.
Polarität unbedingt beachten – Verpolung zerstört das Relais.
Kabel stets vor Hitze, scharfen Kanten und Scheuerstellen schützen.
Bei Betrieb mit Solaranlagen ist ggf. eine Sperrdiode erforderlich, um Rückstrom zu verhindern.
Nicht geeignet für EURO6-Fahrzeuge mit intelligentem Batteriemanagement – hier ist ein Ladebooster erforderlich.
Von Kindern fernhalten!

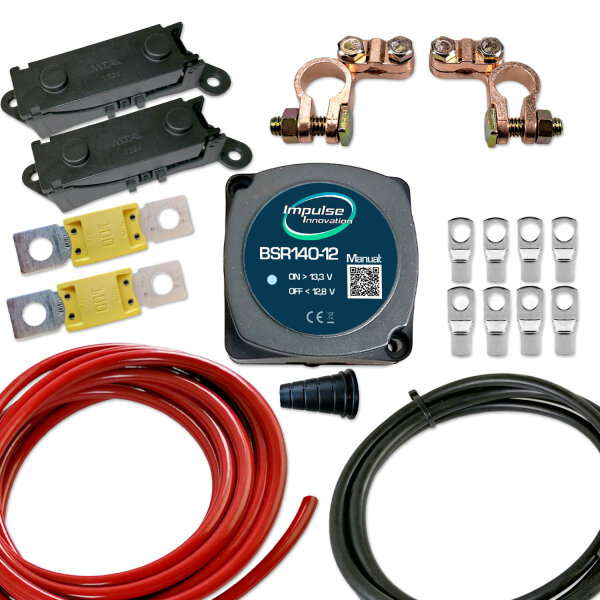

Lieferumfang:

1× Impulse BSR140-12 Automatik Trennrelais (12V, 140A, IP65)
2× MTA MegaVAL® Sicherung 100A
2× MTA MegaVAL® Sicherungshalter, anreihbar
1× Batteriekabel 25 mm² Rot, 5 m
1× Batteriekabel 25 mm² Schwarz, 1 m
2× Batteriepolklemme 90°
4× Ringkabelschuh M6
4× Ringkabelschuh M8
1× Kabeldurchführung

Produkteigenschaft	Wert
Nennspannung:	12V
Relaisfunktion:	Schließer Relais (NO)
Sicherungsformat:	MegaVAL Sicherung
Stromart:	Gleichstrom (DC)
Nennstrom:	140A
Sicherungswert:	100A
Schutzart:	IP65
Sicherungsgröße:	68.6mm
EURO6 geeignet:	Nein
mit Kabelsatz:	Ja
Versandgewicht:	2,23 kg
Artikelgewicht:	2,23 kg
Inhalt:	1,00 Stück
