Zweitbatterieset | BSR140-12 | Automatik Trennrelais 12V 140A | 6m 10mm² Cu-Kabelsatz | Universal Doppel-Batteriehalter

Zweitbatterieset | BSR140-12 | Automatik Trennrelais 12V 140A | 6m 10mm² Cu-Kabelsatz | Universal Doppel-Batteriehalter

Artikelnummer: 01611
GTIN: 0725844096957
HAN: BSR140-12-PRO-106-BH-03
Kategorie: Automatik Trennrelais Sets
Hersteller: Impulse Innovation

Artikel zurzeit vergriffen

Artikel vergriffen

Zweitbatterieset | BSR140-12 Automatik Trennrelais 12V 140A | 6m 10mm² Kabel | Doppel-Batteriehalter Universal

Produkttyp: Zweitbatterieset, Batterie-Trennmodul, Bordbatterie-Kit, Zusatzbatterie-Set, Ladeverteiler, Camper-Stromversorgung, Spannungs-Trennschalter
Relais: BSR140-12 (12V, 140A, 160A Spitze, IP65, Dual Sense, bidirektional)
Schaltpunkte: Ein: >13,3 V | Aus: <12,65 V
Kabelsatz: 6 m ECu-Kabel 10mm² (5 m Rot, 1 m Schwarz, PVC-isoliert)
Sicherungen: 2× MTA MidiVAL® 50A mit Halter (Standard, anreihbar)
Batteriehalter: BH-03, verzinktes Stahlblech, für 2 Batterien bis ca. 350×255×200 mm
Polklemmen: 90° Ausführung Positiv/Negativ, verzinnt, CuZn
Kabelschuhe: 8× M6, Kupfer verzinnt (crimp/lötbar)
Durchführungstülle: PVC, schwarz, bis 10mm²
Geeignet für: Camper, Wohnmobil, Caravan, Boot, Car Hifi, Offroad, Werkstatt

Eigenschaften:

Automatisches Trennrelais – schaltet bei >13,3 V ein, bei <12,65 V ab
Bidirektionales Schaltverhalten – erlaubt auch Ladung der Starterbatterie von Solarladung oder Ladegerät
IP65-Schutzart – robust gegen Feuchtigkeit, Staub und Vibrationen
Doppel-Batteriehalter BH-03 – verzinktes Stahlblech, variable Befestigung für bis zu 2 Batterien
10mm² Kupferkabel – ideal für Bordnetz- und Ladeanwendungen bis 50 A
Universell einsetzbar – für Fahrzeuge aller Art, Offgrid, Werkstatt oder Soundanlagen

Anwendungsbereiche:

Camper & Wohnmobile: Zweitbatterie für Kühlbox, Licht, USB & Wasserpumpe nachrüsten
Offroad & Overlanding: Bordstrom für Winden, Kompressoren und Standheizung
Boote & Yachten: Energieversorgung für Bugstrahlruder, Echolot, Navigationssysteme
Car Hifi: Stabile Stromversorgung für Endstufen & Powercaps ohne Lichtmaschinenschwankungen
Nutzfahrzeuge & Werkstattmobile: Zweitbatterie für Ladegeräte, Licht, Maschinen
Vanlife & DIY-Ausbau: Plug&Play-Lösung für autarke Energie – sicher & schnell installiert

Beschreibung:

Das Zweitbatterieset mit BSR140-12 ist eine durchdachte Lösung zur sicheren Nachrüstung einer Zusatzbatterie. Das Trennrelais verbindet beide Batterien automatisch ab 13,3 V und trennt sie bei Unterspannung – dadurch bleibt die Starterbatterie immer geschützt.

Dank Dual-Sense-Bidirektionalität kann auch eine Solaranlage oder ein Ladegerät die Starterbatterie laden, sofern beide Batterien verbunden sind. Ideal für Camper, Boote, Werkstätten oder Car Hifi-Fahrzeuge.

Der enthaltene BH-03 Halter aus verzinktem Stahlblech erlaubt die sichere Montage von bis zu zwei Batterien – auf Bodenplatte, im Laderaum oder unterflur. Die 10mm² Kupferleitungen (ECu) und die MTA MidiVAL® Sicherungen sorgen für eine verlustarme, normgerechte Verkabelung.

Ein hochwertiges Komplettsystem – ideal für alle, die ihre 12V-Bordstromversorgung professionell und sicher erweitern wollen.

Verwendungshinweise:

Fahrzeug stromlos machen (Minuspol abklemmen)
Batteriehalter montieren – stabil verschraubt auf Boden oder Träger
Kabelweg festlegen, gegen Scheuern schützen, Tülle verwenden
Relais sicher befestigen – vibrationsarm und trocken
Plusleitungen anschließen, Sicherungen nähe Batterie einbauen
Massekabel verschrauben (Karosserie, blanke Kontaktstelle)
Polklemmen setzen, Rot = Plus, Schwarz = Minus
Minuspol Starterbatterie wieder anklemmen
Motor starten, Spannung messen – Relais sollte automatisch schalten

Hinweise:

EURO6: Fahrzeuge mit variabler Lichtmaschine benötigen ggf. einen Ladebooster, da Trennrelais nicht dauerhaft schaltet.
Solarbetrieb: Bei reiner Solarladung empfiehlt sich eine Sperrdiode, um die Starterbatterie vor Entladung zu schützen.

Sicherheits- und Warnhinweise:

Nur im spannungslosen Zustand montieren! Vor Einbau: Minuspol der Starterbatterie abklemmen
Verpolung vermeiden! – Zerstörung des Relais möglich
Sicherungen zwingend verwenden! – Montage nahe Batterie, Leitungsschutz!
Kabel gegen Scheuern schützen – Durchführungstülle verwenden
Feuchtigkeit vermeiden: Relais ist IP65-geschützt, aber trocken montieren empfohlen
Darf nicht in Kinderhände gelangen! Verschluckbare Kleinteile, stromführende Bauteile
Installation durch Fachkraft empfohlen, insbesondere bei CAN-Bus- oder EURO6-Fahrzeugen

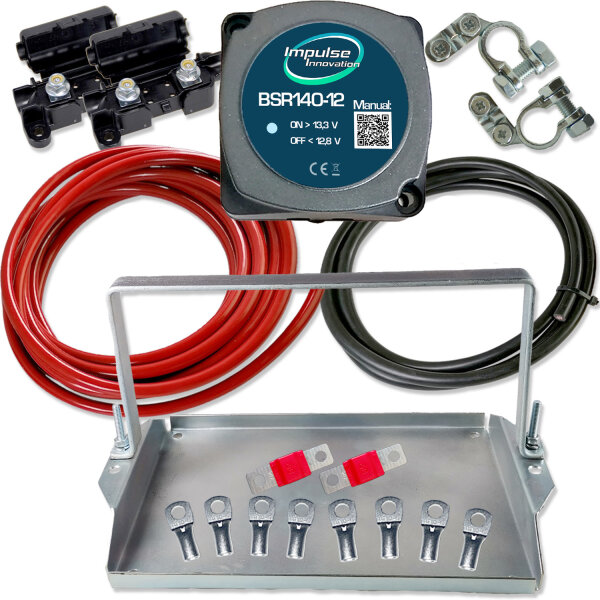

Lieferumfang:

1× BSR140-12 Trennrelais (12V, 140A, IP65)
1× Doppel-Batteriehalter BH-03 (verzinkt, für 2 Batterien)
1× Batteriekabel Rot 10mm² (ECu), 5 m
1× Batteriekabel Schwarz 10mm² (ECu), 1 m
2× MTA MidiVAL® Sicherungshalter Standard
2× MTA MidiVAL® Sicherung 50A
2× Polklemmen 90°, Positiv/Negativ (verzinnt)
8× Ringkabelschuhe M6, 10mm², verzinnt
1× Durchführungstülle (schwarz, für 10mm²)

Produkteigenschaft	Wert
Nennspannung:	12V
Relaisfunktion:	Schließer Relais (NO)
Leitermaterial:	Elektrolytkupfer (ECu)
Sicherungsformat:	MIDI Sicherung
Stromart:	Gleichstrom (DC)
Nennstrom:	140A
Sicherungswert:	50A
Schutzart:	IP65
Universelle Kompatibilität:	Ja
EURO6 geeignet:	Nein
mit Kabelsatz:	Ja
Versandgewicht:	3,23 kg
Artikelgewicht:	3,23 kg
Inhalt:	1,00 Stück
