Zweitbatterieset | BSR140-12 | Automatik Trennrelais 12V | 6m 10mm² Kabel | Universal Batteriehalter Bügel
-
Produkttyp: Trennrelais-Set, Zweitbatterieset, Bordbatterie-Einbausatz, Zusatzbatterieset, Batterieladeregelung, Batterietrennschalter, Stromverteiler-Set
-
Relais: BSR140-12 (12V, 140A Dauerlast, IP65, Dual Sense)
-
Schaltpunkte: Ein: >13,3 V | Aus: <12,65 V
-
Kabelsatz: 6 m ECu-Kabel 10mm² (5 m Rot, 1 m Schwarz, PVC-isoliert)
-
Sicherungen: 2× MTA MidiVAL® 50A mit 2× Sicherungshalter Standard
-
Batteriehalter: BH-236 Universalhalter (257×176×176 mm) mit Fixierbügel
-
Polklemmen: 90° Ausführung, Positiv/Negativ, verzinnt
-
Kabelschuhe: 8× M6, Kupfer verzinnt, 10mm²
-
Durchführungstülle: schwarz, bis 10mm²
-
Geeignet für: PKW, Busse, Camper, Caravans, Car Hifi, Boote
Eigenschaften:
-
Automatische Spannungsüberwachung – Ein bei 13,3 V, Aus bei 12,65 V
-
Bidirektionale Schaltung – auch für Solarladung und Ladegeräte geeignet
-
Wasser- & Staubschutz IP65 – ideal für den mobilen Einsatz
-
Keine D+ Leitung erforderlich – einfache Nachrüstung ohne Generator-Signal
-
Universeller Batteriehalter – mit Bügel zur sicheren Fixierung
Anwendungsbereiche:
-
PKW & Busse: Erweiterung des Bordstromnetzes
-
Caravan & Camper: autarke Stromversorgung für Verbraucher
-
Car Hifi: stabile Versorgung für Endstufen und Powercaps
-
Boote: sichere Ladung und Stromverteilung an Bord
Beschreibung:
Das BSR140-12 Trennrelais-Set bietet eine automatische Lösung zur Zweitbatterie-Nachrüstung. Es schaltet bei ausreichender Spannung beide Batterien zusammen und trennt sie bei Unterschreiten der Schwelle – optimaler Schutz für die Starterbatterie.
Die bidirektionale Funktion ermöglicht auch das parallele Laden von Starter- und Aufbaubatterie durch Solarmodule oder externe Ladegeräte. Dank dem mitgelieferten Universal-Batteriehalter mit Bügel lässt sich die Zusatzbatterie sicher befestigen. Die Schutzart IP65, hochwertige Komponenten und einfache Montage machen das Set zur idealen Nachrüstlösung für Fahrzeuge aller Art.
Verwendungshinweise:
-
Fahrzeug stromlos machen (Minuspol abklemmen)
-
Batteriehalter montieren – stabil verschraubt auf Boden oder Träger
-
Kabelweg festlegen, gegen Scheuern schützen, Tülle verwenden
-
Relais sicher befestigen – vibrationsarm und trocken
-
Plusleitungen anschließen, Sicherungen nähe Batterie einbauen
-
Massekabel verschrauben (Karosserie, blanke Kontaktstelle)
-
Polklemmen setzen, Rot = Plus, Schwarz = Minus
- Minuspol Starterbatterie wieder anklemmen
-
Motor starten, Spannung messen – Relais sollte automatisch schalten
Hinweise:
- Nur für 12V-Systeme geeignet
- Installation nur durch Fachpersonal
- EURO6 Batteriemanagementsystem nicht kompatibel ohne Booster
Sicherheits- und Warnhinweise:
-
Stromlos montieren! – Minuspol der Starterbatterie abklemmen
-
Verpolung vermeiden! – kann Relais oder Verbraucher zerstören
- Kabel und Tülle gegen Scheuern sichern
- Relais trocken und vibrationsarm montieren
-
Von Kindern fernhalten! – Kleinteile & Stromgefährdung

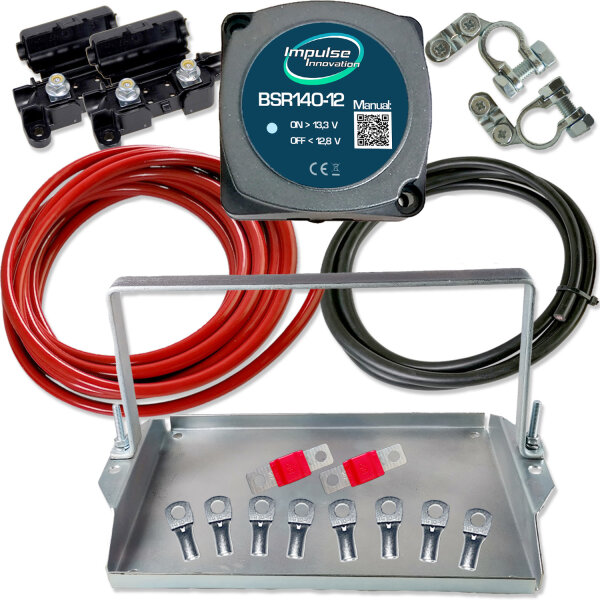

Lieferumfang:
- 1× Impulse BSR140-12 Automatik Trennrelais (12V, 140A)
- 1× Batteriehalter BH-236 Universal mit Fixierbügel (257×176×176mm)
- 1× Batteriepolklemme Standard Positiv 1–35mm²
- 1× Batteriepolklemme Standard Negativ 1–35mm²
- 1× Gummischutzkappe für Polklemme Rot
- 1× Gummischutzkappe für Polklemme Schwarz
- 1× Batteriekabel Rot 10mm² (ECu), 5 m
- 1× Batteriekabel Schwarz 10mm² (ECu), 1 m
- 2× MTA MidiVAL® Sicherungshalter (Standard)
- 2× MTA MidiVAL® Sicherung 50A
- 8× Ringkabelschuhe M6, 10mm²
- 1× Durchführungstülle bis 10mm², schwarz
