Kabel | 7-adrig | FLRY-Y | 7x0,75mm² | 100 Meter Rolle

Kabel | 7-adrig | FLRY-Y | 7x0,75mm² | 100 Meter Rolle

Q: Wie wird die Ware geliefert?

Das Kabel wird als 100 m Rolle am Stück geliefert (keine Meterware / kein Zuschnitt).

Artikelnummer: 00692-100
GTIN: 0725844096650
HAN: TC-7075-100
Kategorie: Fahrzeug- & Anhängerkabel Rollen
Hersteller: Impulse Innovation

199,00 €

1,99 € pro 1 m

inkl. 19% USt. ,

1 Stück Auf Lager
Lieferzeit: 2 - 3 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

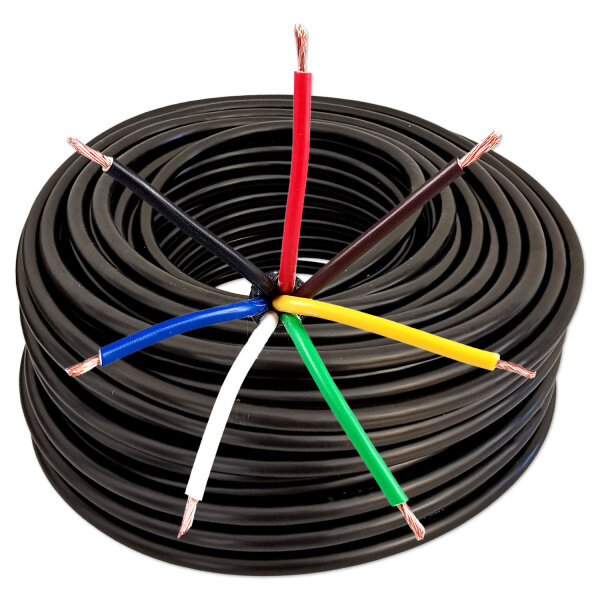

Anhängerkabel 7-adrig 7x0,75 mm² – FLRY-Y Fahrzeugkabel – 100 m Rolle

7-adriges Anhängerkabel 7x0,75 mm² als fertige 100 m Rolle für 12 V und 24 V Fahrzeugelektrik. Ausgeführt als FLRY-Y Mantelleitung mit sieben feindrähtigen Kupferadern (Klasse 5) im gemeinsamen Außenmantel. Ideal für die klassische 7-polige Anhängerbeleuchtung nach ISO 1724 (12N) sowie für Reparatur und Nachrüstung von Rückleuchtenverkabelung.

Der flexible Leiteraufbau lässt sich gut verlegen und eignet sich für typische Leitungswege am Anhänger (z. B. Rahmen, Kabelkanal, Schutzschlauch). Die sieben Adern decken die Standardfunktionen ab: Blinker links/rechts, Bremslicht, Schlusslicht links/rechts, Nebelschlussleuchte und Masse. Geliefert wird das Kabel als 100 m Rolle am Stück – praktisch für Werkstatt, Serienmontage oder größere Instandsetzungen.

Technische Daten

Leitungstyp: FLRY-Y (mehradrige Kfz-Leitung)
Aufbau: 7 einzeln isolierte Adern im schwarzen Außenmantel
Adernanzahl: 7
Leiterquerschnitt: 0,75 mm² je Ader
Leitermaterial: Kupfer, Klasse 5 (feindrähtig, flexibel)
Isolationsmaterial: PVC
Nennspannung: 60 V
Typische Betriebsspannung: 12 V / 24 V
Prüfspannung: 1000 V
Temperaturbereich: -40 °C bis +105 °C
Außendurchmesser: ca. 7,0 mm
Gewicht: ca. 127 g pro Meter (Richtwert)
Schirmung: nicht geschirmt
Lieferform: 100 m Rolle

Einsatzbereiche

7-polige Anhängerverkabelung nach ISO 1724 (12N)
Rückleuchtenverkabelung: Blinker, Bremslicht, Schlusslicht, Nebelschlussleuchte
Werkstatt, Serienmontage und Instandsetzung von Anhängern
Nachrüstung von Anhängersteckdosen
Niederspannungs-Bordnetze in Fahrzeugen und Trailern

Farben, Pin-Belegung und Funktion (ISO 1724 / 7-polig)

Aderfarbe	Pin	Klemme	Funktion
Gelb	1	L	Blinker links
Blau	2	54g	Nebelschlussleuchte
Weiß	3	31	Masse (Minus)
Grün	4	R	Blinker rechts
Braun	5	58R	Schlusslicht rechts / Begrenzungslicht
Rot	6	54	Bremslicht
Schwarz	7	58L	Schlusslicht links / Begrenzungslicht

Hinweis: Die Zuordnung entspricht der üblichen Belegung nach ISO 1724 (7-polig / 12N). Vor Anschluss Belegung am Stecker oder an der Dose prüfen (z. B. per Durchgangsprüfung).

Abgrenzung und Hinweise

Nicht für 230 V Netzspannung geeignet
Nicht geschirmt – nicht für signal- oder datenempfindliche Anwendungen vorgesehen
Für geschützte Verlegung im Fahrzeug- oder Anhängerbereich vorgesehen (z. B. Rahmen, Kabelkanal, Schutzschlauch)

Sicherheits- und Anwendungshinweise

Nur für Niederspannungsanwendungen bis 60 V
Montage nur im spannungsfreien Zustand durchführen
Vor Verarbeitung auf Beschädigungen prüfen
Installation durch fachkundige Personen empfohlen

Lieferumfang

Anhängerkabel 7x0,75 mm² FLRY-Y als 100 m Rolle

FAQ

Ist das Kabel für 7-polige Anhänger (ISO 1724 / 12N) geeignet?

Ja. Mit 7 Adern lässt sich die 7-polige Anhängerbeleuchtung nach ISO 1724 (12N) vollständig verdrahten. Vor Anschluss Belegung prüfen.

Reicht 0,75 mm² für Anhängerbeleuchtung?

Für Blinker, Schlusslicht, Bremslicht und Nebelschlussleuchte ist 0,75 mm² ein gängiger Querschnitt. Bei sehr langen Leitungswegen oder höheren Strömen kann ein größerer Querschnitt sinnvoll sein.

Ist das Kabel für 230 V geeignet?

Nein. Das Kabel ist ausschließlich für Niederspannungsanwendungen bis 60 V vorgesehen.

Ist es für den Außeneinsatz geeignet?

Im Fahrzeug- und Anhängerbereich wird es üblicherweise geschützt verlegt. Für dauerhaft ungeschützte Außenverlegung ist zusätzlicher mechanischer Schutz empfehlenswert.
