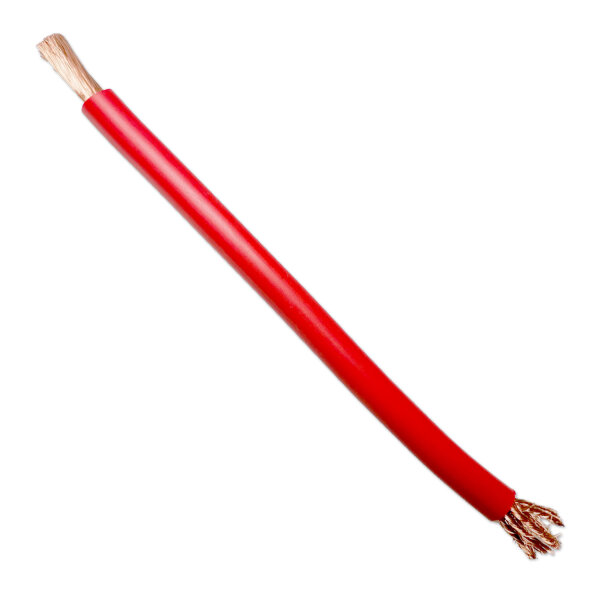

Batteriekabel 20 mm² rot 30 cm Vollkupfer | ohne Anschlüsse

Batteriekabel 20 mm² rot 30 cm Vollkupfer | ohne Anschlüsse

Artikelnummer: 00558
GTIN: 0725844102825
HAN: BC-20-30
Hersteller: Impulse Innovation

3,49 €

11,63 € pro 1 m

inkl. 19% USt. , zzgl.

Artikel vergriffen
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stück

Bei diesem Artikel ist die Stückzahl teilbar (z. B. 0,5).

Beschreibung
Bewertungen

Batteriekabel 20 mm² rot 30 cm – Vollkupfer Kabelabschnitt ohne Anschlüsse

Batteriekabel 20 mm² rot als fester 30 cm Kabelabschnitt für kurze Plusleitungen in 12V- und 24V-Bordnetzen. Geeignet für kompakte Verbindungen im Batteriebereich, zum Beispiel zwischen Batterie, Sicherungshalter, Stromverteiler, Trennrelais, Ladebooster oder anderen DC-Komponenten mit kurzem Anschlussweg.

Lieferung: 1 Stück = 1 einzelner Kabelabschnitt mit 30 cm Länge. Bei Bestellung mehrerer Stücke werden mehrere einzelne 30-cm-Kabelabschnitte geliefert. Eine Lieferung am Stück erfolgt bei diesem Artikel nicht.

Geliefert wird ein loses Kabelstück ohne Ringkabelschuhe, ohne Kabelschuhe und ohne montierte Anschlüsse. Für fortlaufende Kabellängen bitte das separate Angebot Batteriekabel 20 mm² rot als Meterware verwenden.

Technische Daten:

Artikel: Batteriekabel / Pluskabel / Batterieleitung / Kabelabschnitt
Ausführung: fester Kabelzuschnitt ohne montierte Anschlüsse
Länge: 30 cm
Nennquerschnitt: 20 mm²
Farbe: Rot
Leitermaterial: Kupfer, weichgeglühtes Elektrolytkupfer, blank
Kupferart: Cu-ETP1 / CW003A nach DIN EN 13602
Leiteraufbau: feindrähtig, flexibel
Isolierung: bleifreies Weich-PVC gemäß ISO 6722-1, Klasse A
Anschlüsse: keine
Temperaturbereich: -40 °C bis +90 °C
Spannungsbereich: max. 60 V DC oder 25 V AC

Kabeldaten:

Außendurchmesser: ca. 8,90 mm ±0,20 mm
Litzendurchmesser: max. ca. 6,30 mm
Einzeldrähte: ca. 616
Einzeldrahtdurchmesser: max. ca. 0,205 mm
Elektrischer Widerstand: max. ca. 0,92 Ω/km bei 20 °C
Kabelgewicht: ca. 230 kg/km
Kupferzahl: ca. 192 kg/km
Shore-Härte Isolierung: ca. A68

Anwendungsbereiche:

Kurze Plusleitungen in 12V- und 24V-Systemen
Verbindung von Batterie, Sicherungshalter und Stromverteiler
Anschlussleitungen für Trennrelais, Ladebooster und DC-Komponenten
Batterie- und Bordnetzverkabelung in Camper, Wohnmobil, Boot, Nutzfahrzeug und Werkstatt
Eigene Konfektionierung mit passenden Kabelschuhen oder Ringkabelschuhen

Eigenschaften:

Fester 30-cm-Kabelzuschnitt für kurze Anschlusswege
20 mm² Kupferleiter für stromführende Bordnetzverbindungen
Kupferleiter, kein CCA für gute Leitfähigkeit und zuverlässige Kontaktierung
Rote Isolierung zur üblichen Kennzeichnung als Plusleitung
Feindrähtiger Aufbau für flexible Verlegung
Ohne Anschlüsse zur individuellen Weiterverarbeitung

Beschreibung:

Dieser rote Batteriekabel-Abschnitt mit 20 mm² Querschnitt ist für kurze stromführende Verbindungen im Batterie- und Bordnetzbereich vorgesehen. Die Länge von 30 cm eignet sich besonders für Installationen, bei denen Batterie, Sicherungshalter, Verteiler oder Schaltkomponenten nah beieinander montiert sind.

Der Leiter besteht aus weichgeglühtem Elektrolytkupfer und ist feindrähtig aufgebaut. Dadurch lässt sich das Kabel flexibel verlegen und passend zur Anwendung mit geeigneten Kabelschuhen oder Ringkabelschuhen konfektionieren.

Die rote Isolierung wird üblicherweise für Plusleitungen verwendet. Plusleitungen im Batteriebereich müssen passend zur Strombelastung abgesichert und möglichst nahe an der Stromquelle geschützt werden.

Wichtiger Hinweis zur Bestellmenge:

1 Stück = 1 Kabelabschnitt mit 30 cm Länge
2 Stück = 2 einzelne Kabelabschnitte mit je 30 cm Länge
3 Stück = 3 einzelne Kabelabschnitte mit je 30 cm Länge
Keine Lieferung am Stück bei Bestellung mehrerer Stücke
Für zusammenhängende Kabellängen bitte Batteriekabel 20 mm² rot als Meterware verwenden

Vor dem Kauf prüfen:

Länge: Dieser Artikel ist ein fester 30-cm-Zuschnitt
Keine Meterware: mehrere bestellte Stücke werden nicht als durchgehende Länge geliefert
Anschlüsse: Ringkabelschuhe, Kabelschuhe und Polklemmen sind nicht enthalten
Querschnitt: passend zu Strombelastung, Leitungslänge, Spannungsfall und Sicherung wählen
Verlegung: Leitung vor Hitze, Scheuerstellen, scharfen Kanten und beweglichen Teilen schützen
Spannung: max. 60 V DC oder 25 V AC laut Kabelspezifikation

Nicht passend für:

durchgehende Kabellängen am Stück
Einbausituationen, bei denen 30 cm Kabellänge nicht ausreichen
Anwendungen, bei denen bereits montierte Ringkabelschuhe benötigt werden
Anwendungen oberhalb von 60 V DC oder 25 V AC
ungesicherte Plusleitungen direkt ab Batterie

Verarbeitung:

Vor der Verarbeitung Stromversorgung trennen
Kabelenden sauber abisolieren und Litzen nicht beschädigen
Nur zum Querschnitt passende Kabelschuhe oder Anschlusskomponenten verwenden
Crimpverbindungen mit geeignetem Werkzeug und passender Pressung herstellen
Kabel ohne Zugspannung und ohne scharfe Knicke verlegen
Plusleitung passend und möglichst nahe an der Stromquelle absichern
Nach der Montage festen Sitz und elektrische Verbindung prüfen

Sicherheits- und Warnhinweise:

Montage und Verarbeitung nur durch fachkundige Personen oder unter fachkundiger Anleitung
Vor Arbeiten an Batterie- oder Bordnetzsystemen Stromversorgung trennen
Kurzschlussgefahr bei Batterien beachten
Querschnitt, Kabellänge und Sicherung passend zur Anwendung auslegen
Keine beschädigten Kabel, gequetschten Isolierungen oder losen Anschlüsse verwenden
Leitung nicht über die zulässigen elektrischen und thermischen Grenzen hinaus verwenden
Vor scharfen Kanten, heißen Bauteilen, Kraftstoff, Öl und beweglichen Teilen schützen
Außerhalb der Reichweite von Kindern aufbewahren

Lieferumfang:

1× Batteriekabel 20 mm² rot, 30 cm, Vollkupfer, ohne montierte Anschlüsse

Häufige Fragen:

Werden Ringkabelschuhe mitgeliefert?

Nein. Dieser Artikel enthält nur den 30 cm langen Kabelabschnitt. Ringkabelschuhe, Kabelschuhe oder andere Anschlusskomponenten sind nicht im Lieferumfang enthalten.

Ist das Kabel bereits fertig montiert?

Nein. Es handelt sich um ein loses 30-cm-Kabelstück ohne gecrimpte Anschlüsse. Die Konfektionierung erfolgt passend zur eigenen Anwendung.

Was bekomme ich, wenn ich mehrere Stück bestelle?

Bei Bestellung mehrerer Stücke werden mehrere einzelne Kabelabschnitte mit je 30 cm Länge geliefert. Es erfolgt keine Lieferung als zusammenhängende Kabellänge.

Gibt es das Kabel auch als Meterware?

Ja. Für fortlaufende Kabellängen gibt es das Batteriekabel 20 mm² rot als Meterware. Dieser Artikel hier ist ausschließlich ein fester 30-cm-Zuschnitt.

Wofür eignet sich dieses 30 cm Batteriekabel?

Das Kabel eignet sich für kurze Verbindungen im Batteriebereich, zum Beispiel zu Sicherungshaltern, Stromverteilern, Trennrelais, Ladeboostern oder vergleichbaren DC-Komponenten.

Kann das rote Kabel als Plusleitung verwendet werden?

Ja. Rote Batteriekabel werden üblicherweise als Plusleitung verwendet. Plusleitungen im Batteriebereich müssen passend zur Anwendung abgesichert werden.
