Artikelnummer: 02086
GTIN: 0725844102313
HAN: USBS-29-CC-60W-PD
Kategorie: Steckdosen
Hersteller: Impulse Innovation

25,99 €

25,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

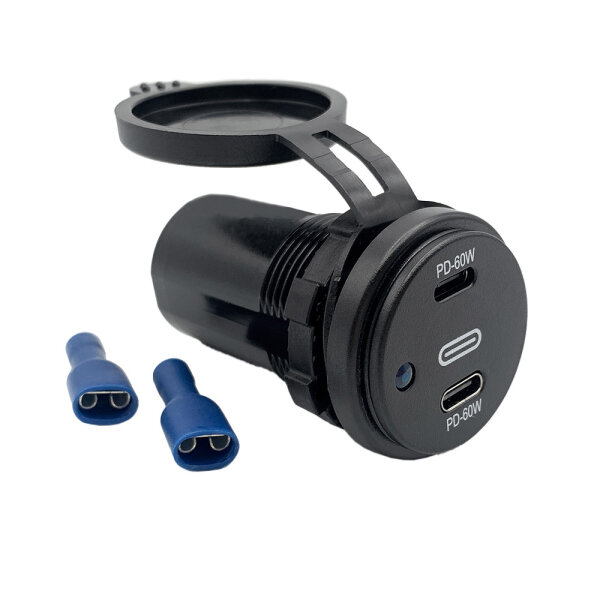

Die USB-C Doppelsteckdose von Impulse Innovation bietet zwei USB-C-Anschlüsse für den Einbau in eine Schalttafel und wird mit 12 V oder 24 V Gleichspannung betrieben. Beide Anschlüsse laden gleichzeitig: bei 12 V Eingang mit 36 W + 36 W (Ausgangsspannung 5 bis 12 V), bei 24 V Eingang mit 60 W + 60 W (Ausgangsspannung 5 bis 20 V).

Beide Anschlüsse unterstützen USB Power Delivery (PD), auch gleichzeitig. Die Steckdose hat die Schutzart IP65 und eine abnehmbare Abdeckung, die die Anschlüsse bei Nichtgebrauch zusätzlich schützt. Angeschlossen wird sie über 6,3-mm-Flachsteckanschlüsse, der Ausschnitt in der Schalttafel misst 29,0 mm. Überspannungs-, Überstrom-, Übertemperatur-, Kurzschluss- und Verpolungsschutz sind eingebaut.

Leistung an beiden USB-C-Anschlüssen:

Welche Leistung jeder Anschluss liefert, hängt von der Eingangsspannung ab. Auch wenn beide Anschlüsse gleichzeitig in Benutzung sind, stehen jedem bei 12 V Eingang bis zu 36 W und bei 24 V Eingang bis zu 60 W zur Verfügung:

Eingangsspannung	Ausgangsspannung je Anschluss	Leistung je Anschluss	Beide Anschlüsse gleichzeitig
12 V	5 bis 12 V	36 W	36 W + 36 W
24 V	5 bis 20 V	60 W	60 W + 60 W

Für die volle Leistung von 60 W je Anschluss und Ausgangsspannungen bis 20 V betreiben Sie die Doppelsteckdose an einem 24-V-Netz. An 12 V Eingang liegt die Ausgangsspannung zwischen 5 und 12 V.

Eigenschaften:

Zwei USB-C-Anschlüsse mit USB Power Delivery (PD), beide gleichzeitig nutzbar.
12 V und 24 V Gleichspannung: Nennspannung 12 V / 24 V DC, Betriebsspannung 12 bis 32 V DC.
Eingebaute Schutzfunktionen: Überspannung, Überstrom, Übertemperatur, Kurzschluss und Verpolung.
Schutzart IP65, dazu eine abnehmbare Abdeckung, die bei Nichtgebrauch zusätzlichen Schutz bietet.
Einbau in die Schalttafel: Ausschnitt 29,0 mm, für den Einsatz mit Montagegehäusen geeignet.
Flachsteckanschlüsse 6,3 mm, Kupfer mit Nickelbeschichtung.

Technische Daten:

USB-Anschlüsse: 2 × USB-C mit USB Power Delivery (PD)
Nennspannung: 12 V / 24 V DC
Betriebsspannung: 12 bis 32 V DC
Spitzenspannung: 36 V DC, höchstens 3 bis 4 Sekunden
Bei 12 V Eingang: USB-C 1 und USB-C 2 je 5 bis 12 V, je bis zu 36 W, gleichzeitig 36 W + 36 W
Bei 24 V Eingang: USB-C 1 und USB-C 2 je 5 bis 20 V, je bis zu 60 W, gleichzeitig 60 W + 60 W
Betriebsfrequenz: 100 bis 150 kHz
Ruhestrom: 20 mA
Betriebstemperatur: -20 bis +60 °C
Schutzart: IP65
Schutzfunktionen: Überspannung, Überstrom, Übertemperatur, Kurzschluss, Verpolung
Anschlussklemmen: 6,3 mm (1/4 Zoll), Kupfer mit Nickelbeschichtung
Ausschnitt in der Schalttafel: 29,0 mm
Gewinde: 1 1/8-16 UNC
Gesamtlänge: 69,9 mm
Durchmesser: 36,5 mm
Material: Kunststoff, Farbe Schwarz

Anwendungsbereiche:

Die USB-C Einbaubuchse ist eine Ladebuchse für Bordnetze mit 12 V oder 24 V Gleichspannung. Sie dient zum Laden von Smartphone, Tablet und Notebook und lässt sich in Armaturenbrett, Schalttafel oder Montagegehäuse einsetzen, zum Beispiel in:

Wohnmobil und Wohnwagen: USB-C Steckdose am Küchenblock, Bett oder Sitzplatz zum Laden unterwegs.
KFZ: Ladebuchse im Armaturenbrett oder in der Mittelkonsole von Auto, Transporter und Camper-Ausbau.
LKW: für das 24-V-Bordnetz, hier mit bis zu 60 W je Anschluss.
Boot: USB-C Steckdose im Steuerstand oder in der Kajüte, im 12-V- oder 24-V-Bordnetz.
Motorrad: Ladebuchse am Lenker oder in der Verkleidung im 12-V-Bordnetz.
Solar- und Inselanlagen: USB-C Ladebuchse am Schaltschrank oder Anlagenpanel einer Solaranlage oder Inselanlage mit 12-V- oder 24-V-Bordnetz.
Schalttafeln und Werkstatt: USB-C Ladestation für Schaltschrank, Bedienpult oder Werkbank mit 12-V- oder 24-V-Versorgung.

Hinweise zur Verwendung:

Für die volle Leistung von 60 W je Anschluss die Doppelsteckdose an 24 V Eingang betreiben, an 12 V Eingang stehen je Anschluss bis zu 36 W bei 5 bis 12 V zur Verfügung.
Die Betriebsspannung bis 32 V DC einhalten, die Spitzenspannung von 36 V nur für höchstens 3 bis 4 Sekunden.
Die Abdeckung bei Nichtgebrauch schließen, sie schützt die Anschlüsse zusätzlich.
Plus- und Minusleitung an den 6,3-mm-Flachsteckanschlüssen anschließen, der Verpolungsschutz ist eingebaut.
Einen Schalttafelausschnitt von 29,0 mm herstellen, die Steckdose lässt sich auch in Montagegehäusen einsetzen.

Lieferumfang:

1 × USB-Doppelsteckdose mit 2 × USB-C und abnehmbarer Abdeckung

Häufige Fragen:

Liefern beide USB-C-Anschlüsse gleichzeitig volle Leistung?

Ja, beide Anschlüsse arbeiten gleichzeitig. Bei 12 V Eingang liefern sie 36 W + 36 W (je bis zu 36 W bei 5 bis 12 V), bei 24 V Eingang 60 W + 60 W (je bis zu 60 W bei 5 bis 20 V).

Wie viel Leistung bekomme ich pro Anschluss bei 12 V Eingang?

Jeder der beiden Anschlüsse liefert bis zu 36 W bei einer Ausgangsspannung von 5 bis 12 V, auch wenn beide gleichzeitig benutzt werden. Das sind je Anschluss mehr als 30 W.

Funktioniert PD an beiden Anschlüssen gleichzeitig?

Ja, beide USB-C-Anschlüsse unterstützen USB Power Delivery (PD), auch gleichzeitig. Bei 12 V Eingang liegt die Ausgangsspannung je Anschluss zwischen 5 und 12 V (bis zu 36 W je Anschluss), bei 24 V Eingang zwischen 5 und 20 V (bis zu 60 W je Anschluss).

Wie bekomme ich 60 W an jedem Anschluss?

Mit 24 V Eingang. Dann liefern beide Anschlüsse gleichzeitig bis zu 60 W (60 W + 60 W) bei 5 bis 20 V.

Welche Eingangsspannung wird benötigt?

Die Nennspannung beträgt 12 V / 24 V DC, die Betriebsspannung 12 bis 32 V DC. Kurzzeitig, höchstens 3 bis 4 Sekunden, verträgt die Steckdose 36 V DC.

Welchen Ausschnitt braucht die Schalttafel?

Der Ausschnitt in der Schalttafel misst 29,0 mm. Die Gesamtlänge der Steckdose beträgt 69,9 mm, der Durchmesser 36,5 mm, das Gewinde ist 1 1/8-16 UNC.

Wie wird die Steckdose angeschlossen?

Über 6,3-mm-Flachsteckanschlüsse (Kupfer mit Nickelbeschichtung).

Welche Schutzfunktionen sind eingebaut?

Überspannungsschutz, Überstromschutz, Übertemperaturschutz, Kurzschlussschutz und Verpolungsschutz.

Wie viel Strom nimmt die Steckdose selbst auf?

Der Ruhestrom beträgt 20 mA.

Lässt sich die Abdeckung abnehmen?

Ja, die Abdeckung kann von der Steckdose abmontiert werden. Sie schützt die Anschlüsse bei Nichtgebrauch zusätzlich.

Für welche Fahrzeuge und Einsatzorte ist die Steckdose geeignet?

Für Bordnetze mit 12 V oder 24 V Gleichspannung, etwa in Wohnmobil, Wohnwagen, Auto, LKW, Boot oder Motorrad, in Solar- und Inselanlagen sowie in Schalttafeln, zum Laden von Smartphone, Tablet und Notebook. Den Ausschnitt von 29,0 mm in Armaturenbrett oder Schalttafel anlegen und die Steckdose einsetzen. Im 24-V-Bordnetz stehen bis zu 60 W je Anschluss zur Verfügung, im 12-V-Bordnetz bis zu 36 W je Anschluss.

Welche Schutzart hat die Steckdose?

IP65.

Produkteigenschaft	Wert
Anschluss:	Flachstecker 6,3mm USB-Typ-C
Farbe:	Schwarz
Stromart:	Gleichstrom (DC)
Anzahl Kontakte:	2
Universelle Kompatibilität:	Ja
Anzahl Eingänge:	1
Anzahl Ausgänge:	2
Montagedurchmesser:	29mm 29,5mm
Nennspannung:	12V bis 24V
Form:	Rund
Montageart:	Einbau
Versandgewicht:	0,05 kg
Artikelgewicht:	0,05 kg
Inhalt:	1,00 Stück
