Anhängersteckdosen Satz | 7-polig | 1,5 Meter

Anhängersteckdosen Satz | 7-polig | 1,5 Meter

Artikelnummer: 01105
GTIN: 0725844101651
HAN: TSK-7-15
Kategorie: Steckdosen
Hersteller: Impulse Innovation

Artikel zurzeit vergriffen

Momentan nicht verfügbar

Anhängersteckdose 7-polig 12V - Komplettsatz mit 1,5 m Kabelsatz - ISO 1724

Dieser 7-polige Anhängersteckdosen-Komplettsatz ist für die Reparatur, Nachrüstung oder Erneuerung eines 7-poligen Anhängeranschlusses am Zugfahrzeug ausgelegt. Die Anhängersteckdose ist bereits mit einem 1,5 m Kabelsatz vorbereitet und wird mit Kabeldurchführungen, Befestigungsmaterial, Durchgangsverbindern, Ringkabelschuh und Anschlussplan geliefert.

Der Steckdosensatz eignet sich für 12V-Fahrzeuge mit Anhängerkupplung, zum Beispiel PKW, Transporter, Wohnwagen, leichte Nutzfahrzeuge, Bootsanhänger und Freizeittrailer. Die 7-polige Ausführung nach ISO 1724 überträgt die grundlegenden Licht- und Signalfunktionen des Anhängers, darunter Blinker, Bremslicht, Schlusslicht, Masse und Nebelschlussleuchte.

Technische Daten:

Artikel: Anhängersteckdose / Anhängerdose / Steckdosensatz / Montagesatz / 7-poliger Anhängeranschluss mit Kabelsatz
Ausführung: 7-polige Anhängersteckdose mit vormontiertem Kabelsatz
Nennspannung: 12 V DC
Kontaktanzahl: 7-polig
Norm / Belegung: ISO 1724
Kabellänge: ca. 1,5 m
Leitungsquerschnitt: 7 × 0,75 mm²
Kabelaufbau: geteilter Kabelstrang
Gehäusematerial: schlagfester, witterungsbeständiger Kunststoff
Gehäusefarbe: Schwarz
Montageart: Schraubmontage
Maße Steckdose: ca. 72 × 50 mm
Besonderheiten: vormontierte Leitungen, farbcodierte Adern, Anschlusszubehör im Lieferumfang

Eigenschaften:

Komplettsatz für Anhängersteckdose: Enthält 7-polige Steckdose, vormontierten Kabelsatz und Zubehör für Anschluss und Montage.
1,5 m vormontierter Kabelsatz: Erleichtert Reparatur und Nachrüstung, da die Leitungen bereits an der Steckdose vorbereitet sind.
7-poliger Standardanschluss: Für gängige Anhängerstecker nach ISO 1724 geeignet.
Farbcodierte Leitungen: Unterstützt eine übersichtliche Zuordnung der einzelnen Lichtfunktionen beim Anschluss.
Für 12V-Anhängerelektrik: Geeignet für klassische Anhänger, Trailer, Wohnwagen und leichte Nutzanhänger.
Praktisch für Reparaturen: Sinnvoll, wenn eine alte, beschädigte oder korrodierte Anhängersteckdose samt kurzem Anschlussbereich ersetzt werden soll.
Kunststoffgehäuse: Leichte, korrosionsfreie Ausführung für übliche Anwendungen am Fahrzeugheck.

Anwendungsbereiche:

Nachrüstung am Zugfahrzeug: Für den Aufbau eines 7-poligen Anhängeranschlusses bei vorhandener Anhängerkupplung.
Reparatur defekter Anhängerdosen: Austausch beschädigter, verschlissener oder korrodierter 7-poliger Steckdosen.
PKW und Transporter: Für klassische 12V-Anhängeranschlüsse mit grundlegender Beleuchtung.
Anhänger und Trailer: Für Blinker, Bremslicht, Schlusslicht, Masse und Nebelschlussleuchte.
Wohnwagen und Freizeitfahrzeuge: Geeignet für einfache 7-polige Anschlusslösungen ohne zusätzliche Dauerstrom- oder Ladefunktion.
Bootsanhänger und leichte Nutzanhänger: Für Anhänger mit passendem 7-poligem Stecker.
Werkstatt und Fahrzeugbau: Für Reparatur, Austausch und universelle Anschlussarbeiten im 12V-Bereich.

Beschreibung:

Der Anhängersteckdose Komplettsatz 7-polig kombiniert eine 7-polige Anhängersteckdose mit einem vormontierten 1,5 m Kabelsatz und passendem Anschlusszubehör. Dadurch eignet sich der Satz besonders für Reparaturen, Nachrüstungen oder den Austausch einer vorhandenen Anhängerdose, wenn nicht nur die Steckdose selbst, sondern auch der kurze Kabelanschlussbereich erneuert werden soll.

Die 7-polige Belegung nach ISO 1724 ist für die grundlegende Anhängerbeleuchtung vorgesehen. Übertragen werden die typischen Funktionen wie linker und rechter Blinker, Masse, Schlusslicht, Bremslicht und Nebelschlussleuchte. Für Rückfahrlicht, Dauerplus oder Ladeleitung wird in der Regel ein 13-poliger Anschluss benötigt.

Der vormontierte Kabelsatz mit 7 × 0,75 mm² erleichtert die Zuordnung der einzelnen Leitungen und reduziert den Aufwand direkt an der Steckdose. Fahrzeugseitig müssen die Leitungen dennoch korrekt mit der vorhandenen Bordelektrik verbunden, gegen Feuchtigkeit geschützt und passend abgesichert werden.

Zum Lieferumfang gehören neben der Steckdose auch Gummikabeldurchführungen, M4-Befestigungsmaterial, Durchgangsverbinder, ein Ringkabelschuh und ein Anschlussplan. Der Satz ist damit eine praktische Lösung für Werkstatt, Fahrzeugbau und Anwender, die einen 7-poligen Anhängeranschluss sauber erneuern oder vorbereiten möchten.

Kontaktbelegung nach ISO 1724:

Pin	Klemme	Funktion	Übliche Kabelfarbe
1	L	Blinker links	Gelb
2	54g	Nebelschlussleuchte	Blau
3	31	Masse	Weiß
4	R	Blinker rechts	Grün
5	58R	Schlusslicht / Begrenzungslicht rechts	Braun
6	54	Bremslicht	Rot
7	58L	Schlusslicht / Begrenzungslicht links	Schwarz

Hinweis: Kabelfarben und Belegung können je nach Fahrzeug, Kabelsatz, Hersteller oder Nachrüstung abweichen. Vor dem Anschluss immer den mitgelieferten Anschlussplan, die Markierung an der Steckdose und die tatsächliche Fahrzeugverkabelung prüfen.

Wichtige Hinweise zur Auswahl:

Für Fahrzeugseite: Der Steckdosensatz ist für den Anschluss am Zugfahrzeug vorgesehen.
7-poliger Gegenstecker erforderlich: Passend für Anhänger mit 7-poligem Stecker nach ISO 1724.
Vormontierter Kabelsatz: Die Leitungen sind an der Steckdose vorbereitet, müssen aber fahrzeugseitig korrekt verbunden werden.
Nicht automatisch fahrzeugspezifisch: Vor dem Einbau prüfen, ob Kabellänge, Anschlussart und Leitungsführung zum Fahrzeug passen.
Für Grundbeleuchtung: Geeignet für klassische Lichtfunktionen des Anhängers.
13-polig erforderlich: Wenn Rückfahrlicht, Dauerplus, Ladeleitung oder getrennte Zusatzfunktionen benötigt werden.

Verwendungshinweise:

Nur für 12V-Gleichstromsysteme verwenden.
Vor Montage oder Anschluss die Stromzufuhr unterbrechen.
Vorhandene Fahrzeugverkabelung mit Anschlussplan und ISO-1724-Belegung abgleichen.
Leitungen fachgerecht verbinden und die Verbindung gegen Feuchtigkeit, Zug und Scheuern schützen.
Durchgangsverbinder nur verwenden, wenn sie zum jeweiligen Leitungsquerschnitt und Einsatzzweck passen.
Masseleitung sauber und niederohmig anschließen.
Kabel so verlegen, dass keine Scheuerstellen, Quetschstellen oder heißen Bauteile berührt werden.
Steckdose mit passenden Schrauben montieren und Kabeldurchführungen sauber einsetzen.
Nach der Montage alle Lichtfunktionen mit einem Anhänger oder Prüfgerät testen.

Sicherheits- und Warnhinweise:

Nur bestimmungsgemäß als 7-poliger Anhängersteckdosen-Komplettsatz im 12V-Bordnetz verwenden.
Nicht verwenden, wenn Steckdose, Kabel, Kontakte oder Anschlusszubehör beschädigt sind.
Falsch angeschlossene Leitungen können zu Kurzschluss, Fehlfunktionen oder Beschädigung der Fahrzeugelektrik führen.
Montage nur durch fachkundige Personen oder gemäß Fahrzeug- bzw. Herstellerangaben durchführen.
Vor jeder Nutzung Steckdose und Kabel auf festen Sitz, Verschmutzung, Feuchtigkeit und Beschädigung prüfen.
Nicht dauerhaft unter Wasser setzen und nicht direkt mit Hochdruck reinigen.
Nicht für 24V-Systeme, 230V, Netzspannung oder haushaltsübliche Steckdosen verwenden.
Von Kindern fernhalten - kein Spielzeug. Kleinteile können verschluckt werden.

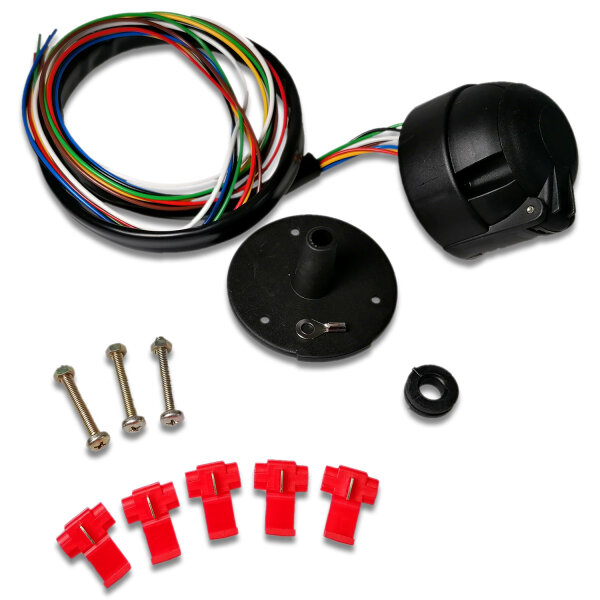

Lieferumfang:

1× Anhängersteckdose 7-polig mit vormontiertem Kabelsatz, 1,5 m, 7 × 0,75 mm²
2× Gummikabeldurchführung
3× Schraube mit Mutter M4
7× Durchgangsverbinder
1× Ringkabelschuh
1× Anschlussplan

Häufige Fragen:

Wofür wird dieser 7-polige Steckdosensatz verwendet?

Der Steckdosensatz wird zum Reparieren, Nachrüsten oder Erneuern eines 7-poligen Anhängeranschlusses am Zugfahrzeug verwendet. Er enthält eine Anhängersteckdose mit vormontiertem 1,5 m Kabelsatz und Anschlusszubehör.

Ist der Kabelsatz fahrzeugspezifisch?

Nein. Der Kabelsatz ist ein universeller Anschluss- und Reparatursatz. Vor der Montage muss geprüft werden, ob Kabellänge, Anschlussart, Leitungsführung und Belegung zum jeweiligen Fahrzeug passen.

Welche Funktionen werden über 7-polig übertragen?

Eine 7-polige Anhängersteckdose überträgt die grundlegenden Lichtfunktionen des Anhängers: Blinker links, Blinker rechts, Masse, Schlusslicht links, Schlusslicht rechts, Bremslicht und Nebelschlussleuchte.

Ist der Satz für Rückfahrlicht oder Dauerplus geeignet?

Nein. Eine 7-polige Steckdose nach ISO 1724 ist für die grundlegende Anhängerbeleuchtung vorgesehen. Für Rückfahrlicht, Dauerplus oder Ladeleitung wird in der Regel ein 13-poliger Anschluss benötigt.

Was ist der Vorteil gegenüber einer einzelnen Steckdose?

Bei diesem Komplettsatz ist ein 1,5 m Kabelsatz bereits an der Steckdose vorbereitet. Das ist praktisch, wenn die alte Steckdose samt kurzem Anschlussbereich ersetzt oder ein Anschluss neu aufgebaut werden soll.

Produkteigenschaft	Wert
Versandgewicht:	0,26 kg
Artikelgewicht:	0,26 kg
Inhalt:	1,00 Stück
