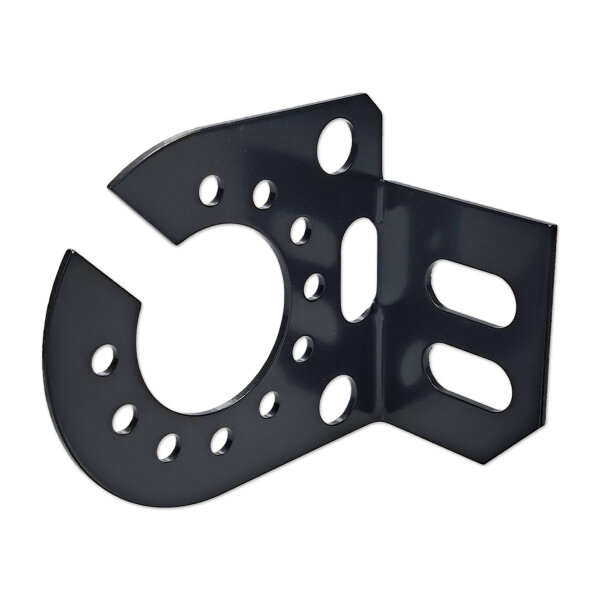

Steckdosenhalter 7- und 13-polig 90° Metall schwarz Anhängerkupplung

Steckdosenhalter 7- und 13-polig 90° Metall schwarz Anhängerkupplung

Artikelnummer: 00099
GTIN: 0676424569814
HAN: TSH-90-01
Kategorie: Zubehör
Hersteller: Impulse Innovation

3,99 €

3,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

Der Steckdosenhalter für 7- und 13-polige Anhängersteckdosen dient zur Befestigung der Steckdose an einem geeigneten Montagepunkt im Bereich der Anhängerkupplung. Die 90°-Winkelform ermöglicht eine abgewinkelte Anordnung zwischen Befestigungsfläche und Steckdose. Damit eignet sich die Halterung zum Ersetzen eines beschädigten Steckdosenhalters sowie für Nachrüstungen mit passender Befestigung.

Die Halterung besteht aus ca. 3 mm starkem Metall mit schwarzer Beschichtung. Ihre runde Aufnahmeplatte hat einen Außendurchmesser von ca. 80 mm und eine zentrale Öffnung von ca. 40 mm. Mehrere Befestigungsbohrungen bieten unterschiedliche Möglichkeiten zur Verschraubung. Für die Passform sind das Lochbild der Steckdose und die vorhandene Befestigungsstelle entscheidend.

Eigenschaften der Steckdosenhalterung

Für 7- und 13-polige Anhängersteckdosen: zur Befestigung von Steckdosen mit passenden Montageabmessungen
90°-Winkel: abgewinkelte Ausführung zur Montage an geeigneten Halteblechen und Trägern
Metall mit ca. 3 mm Materialstärke: stabile Halterung für die Steckdosenbefestigung
Mehrfach gelochte Aufnahmeplatte: verschiedene Verschraubungsmöglichkeiten abhängig vom Lochbild
Schwarze Beschichtung: zusätzliche Schutzschicht auf der Metalloberfläche
Für Ersatz und Nachrüstung: verwendbar bei übereinstimmenden Anschluss- und Befestigungsmaßen

Technische Daten

Produkttyp: Steckdosenhalter, Steckdosenhalterung, Montagewinkel für Anhängersteckdosen
Ausführung: 90°-Winkel mit runder Aufnahmeplatte
Geeignet für: 7-polige und 13-polige Anhängersteckdosen mit passendem Lochbild
Material: Metall
Oberfläche: schwarz beschichtet
Befestigung: zum Anschrauben, mehrfach gelocht
Außendurchmesser der Aufnahmeplatte: ca. 80 mm
Aufnahmeöffnung: Ø ca. 40 mm
Lochabstand: ca. 20 mm
Materialstärke: ca. 3 mm
Farbe: Schwarz

Steckdosenhalter für Anhängerkupplung und Fahrzeug

Eine passende Halterung hält die Anhängersteckdose an einer gut erreichbaren Position zum Einstecken und Abziehen des Anhängersteckers. Dieser Montagewinkel eignet sich für vorhandene Befestigungsstellen, bei denen eine im rechten Winkel angeordnete Steckdosenaufnahme benötigt wird.

Pkw und Transporter: Ersatz einer beschädigten oder korrodierten Steckdosenhalterung
Wohnmobile und Zugfahrzeuge: Befestigung einer passenden Anhängersteckdose im Bereich der Anhängerkupplung
Nachrüstung: Montage einer Steckdose an einem dafür geeigneten Halteblech oder Trägersystem
Werkstatt und Reparatur: Erneuerung der mechanischen Steckdosenbefestigung

Vor dem Kauf die Maße vergleichen: Die Polzahl allein bestimmt nicht, ob eine Steckdose auf den Halter passt. Prüfen Sie die Aufnahmeöffnung, die Befestigungsbohrungen und den verfügbaren Platz am Fahrzeug.

Montagehinweise

Passform prüfen: Lochbild und Gehäuseabmessungen der Steckdose mit der Aufnahmeplatte vergleichen.
Montageposition wählen: Der Steckdosendeckel muss sich öffnen lassen und der Anhängerstecker gut zugänglich bleiben. Ausreichend Abstand zu beweglichen Bauteilen und heißen Fahrzeugteilen einhalten.
Halter verschrauben: An einem dafür vorgesehenen, ausreichend stabilen Befestigungspunkt mit geeigneten Schrauben und Muttern montieren.
Steckdose befestigen: Steckdose an der Aufnahmeplatte ausrichten und entsprechend den Vorgaben des Steckdosenherstellers verschrauben.
Leitung verlegen: Anschlussleitung ohne Zugbelastung führen und vor Scheuern sowie Quetschen schützen.
Sitz kontrollieren: Abschließend die Befestigung, die Deckelbewegung und die Zugänglichkeit des Steckanschlusses prüfen.

Sicherheits- und Warnhinweise

Nur an geeigneten Befestigungspunkten montieren und die Vorgaben des Fahrzeug- beziehungsweise Kupplungsherstellers beachten.
Keine eigenmächtigen Bohr- oder Schweißarbeiten an tragenden Teilen der Anhängerkupplung vornehmen.
Passende Befestigungsmittel verwenden und die Halterung sowie die Steckdose regelmäßig auf festen Sitz prüfen.
Beschädigte Beschichtungsstellen gegen Korrosion schützen.
Die Halterung übernimmt die mechanische Befestigung. Die Abdichtung der Steckdose erfolgt über deren Gehäuse, Dichtungen und Leitungseinführung.
Bei Arbeiten am elektrischen Anschluss die Stromversorgung trennen und die Anschlussvorgaben des Steckdosenherstellers beachten.

Lieferumfang

1× Steckdosenhalterung 90° aus Metall, schwarz beschichtet

Steckdose, Schrauben und Muttern sind nicht im Lieferumfang enthalten.

Häufige Fragen zum Steckdosenhalter

Ist die Halterung für 7-polige und 13-polige Steckdosen geeignet?

Ja, die Halterung ist für beide Steckdosenausführungen vorgesehen. Voraussetzung ist, dass Aufnahmeöffnung und Befestigungsbohrungen zur jeweiligen Steckdose passen. Vergleichen Sie deshalb vor dem Kauf die Montageabmessungen.

Passt der Steckdosenhalter an jede Anhängerkupplung?

Die Passform hängt von der vorhandenen Befestigungsstelle, dem Lochbild und den Platzverhältnissen ab. Der Halter ist nicht fahrzeugspezifisch zugeordnet. Prüfen Sie daher die Maße und die benötigte Ausrichtung am Fahrzeug.

Welche Maße hat die Steckdosenaufnahme?

Die runde Aufnahmeplatte hat einen Außendurchmesser von ca. 80 mm. Die zentrale Aufnahmeöffnung misst ca. 40 mm im Durchmesser, die Materialstärke beträgt ca. 3 mm.

Was bedeutet die 90°-Ausführung?

Die Befestigungsfläche und die Aufnahmeplatte für die Steckdose stehen im rechten Winkel zueinander. Dadurch lässt sich die Steckdose abgewinkelt zur Montagefläche befestigen.

Kann ich eine vorhandene Anhängersteckdose weiterverwenden?

Ja, wenn die Steckdose unbeschädigt ist und ihre Montageabmessungen zum Halter passen. Bei einem Austausch nur der Halterung kann die vorhandene Steckdose entsprechend den Vorgaben ihres Herstellers wieder befestigt werden.
