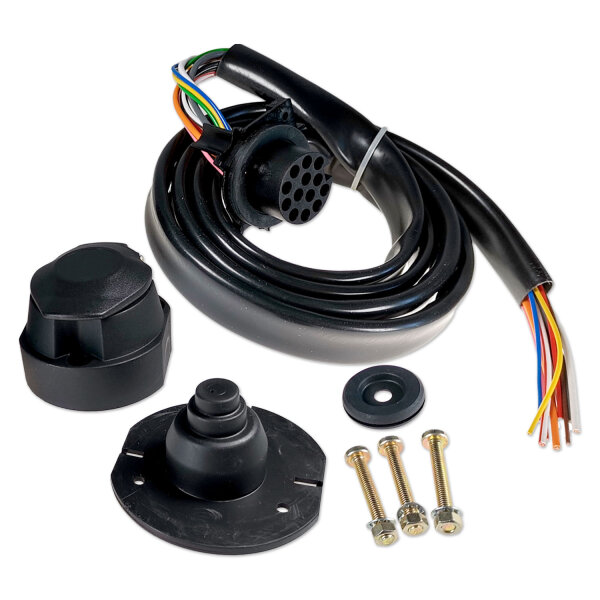

Anhängersteckdosen Satz | 13-polig | 1,5 Meter

Anhängersteckdosen Satz | 13-polig | 1,5 Meter

Artikelnummer: 01923
GTIN: 0725844101644
HAN: TSK-13-15
Kategorie: Steckdosen
Hersteller: Impulse Innovation

31,99 €

31,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

4 Stück Auf Lager
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

Anhängersteckdose Komplettsatz 13-polig 12V - 1,5 m Kabelsatz - ISO 11446

Dieser 13-polige Anhängersteckdosen-Komplettsatz ist für die Reparatur, Nachrüstung oder Erneuerung eines 13-poligen Anhängeranschlusses am Zugfahrzeug ausgelegt. Die Steckdose ist bereits mit einem 1,5 m Kabelsatz vorbereitet und wird mit Dichtung, Kabeldurchführungen, Befestigungsmaterial, Abzweigverbindern, Ringkabelschuhen und Anschlussplan geliefert.

Der Komplettsatz eignet sich für 12V-Fahrzeuge mit Anhängerkupplung, zum Beispiel PKW, Transporter, Wohnmobile, Nutzfahrzeuge und Spezialfahrzeuge. Die 13-polige Ausführung bietet gegenüber 7-poligen Steckdosen zusätzliche Kontakte für Funktionen wie Rückfahrlicht, Dauerplus und geschaltete 12V-Leitung, sofern diese fahrzeugseitig korrekt angeschlossen und abgesichert werden.

Technische Daten:

Artikel: Anhängersteckdose / Steckdosensatz / Anhängerdose / 13-poliger Steckdosensatz / Anhängeranschluss mit Kabelsatz
Ausführung: 13-polige Anhängersteckdose mit vormontiertem Kabelsatz
Nennspannung: 12 V DC
Kontaktanzahl: 13-polig
Kabellänge: ca. 1,5 m
Kabelausführung: vormontierter Kabelsatz, doppelter Kabelstrang
Leitungsquerschnitte: 8 × 1,0 mm² + 4 × 1,5 mm²
Norm / Belegung: ISO 11446, zusätzlicher Normbezug laut Artikeldaten ISO 4091 / DIN 72570
Gehäusematerial: schlagfester Kunststoff
Gehäusefarbe: Schwarz
Montageart: Schraubmontage
Maße Steckdose (Ø x H): ca. 72 × 50 mm
Besonderheiten: vormontierte Leitungen, farbcodierte Adern, Zubehör für Anschluss und Montage enthalten

Eigenschaften:

Komplettsatz für Anhängersteckdose: Enthält Steckdose, vormontierten Kabelsatz, Dichtung, Kabeldurchführungen, Montagematerial und Anschlusszubehör.
13-poliger Anschluss: Für moderne Anhänger, Wohnwagen, Trailer und Fahrzeuge mit erweitertem Funktionsumfang.
1,5 m Kabelsatz: Erleichtert Reparatur und Nachrüstung, da die Leitungen bereits an der Steckdose vorbereitet sind.
Farbcodierte Leitungen: Unterstützt eine übersichtlichere Zuordnung der einzelnen Funktionen beim Anschluss.
Für 12V-Bordnetze: Geeignet für PKW, Transporter, Wohnmobile, Nutzfahrzeuge und andere 12V-Fahrzeugsysteme.
Mehr Funktionen als 7-polig: Bei passender Verkabelung können Rückfahrlicht, Dauerplus und geschaltete 12V-Leitung genutzt werden.
Praktisch für Reparaturen: Sinnvoll, wenn die vorhandene Anhängersteckdose beschädigt, korrodiert oder die Leitung am Anschlussbereich defekt ist.

Anwendungsbereiche:

Nachrüstung am Zugfahrzeug: Für den Aufbau eines 13-poligen Anhängeranschlusses bei vorhandener Anhängerkupplung.
Reparatur defekter Steckdosen: Austausch beschädigter oder korrodierter 13-poliger Anhängersteckdosen inklusive kurzem Kabelsatz.
Wohnwagen und Caravan: Für Anhängeranschlüsse mit erweitertem Funktionsbedarf, zum Beispiel Rückfahrlicht oder Zusatzversorgung.
Transportanhänger und Trailer: Für moderne Anhänger mit 13-poligem Stecker.
PKW, Transporter und Nutzfahrzeuge: Für 12V-Fahrzeuge im privaten, gewerblichen und werkstattnahen Einsatz.
Fahrzeugbau und Sonderumbauten: Für individuelle Kabelsätze, Reparaturarbeiten und elektrische Anhängeranschlüsse.

Beschreibung:

Der Anhängersteckdose Komplettsatz 13-polig kombiniert eine 13-polige Anhängersteckdose mit einem vormontierten 1,5 m Kabelsatz und passendem Anschlusszubehör. Dadurch eignet sich der Satz besonders für Reparaturen, Nachrüstungen oder den Austausch einer vorhandenen Anhängersteckdose, wenn nicht nur die Dose selbst, sondern auch der Anschlussbereich der Leitung erneuert werden soll.

Die 13-polige Steckdose ist für 12V-Fahrzeuge ausgelegt und wird fahrzeugseitig montiert. Gegenüber einer 7-poligen Steckdose bietet sie zusätzliche Anschlussmöglichkeiten, unter anderem für Rückfahrlicht, Dauerplus und geschaltetes Plus. Diese Zusatzfunktionen stehen nur zur Verfügung, wenn sie im Fahrzeugkabelsatz korrekt angeschlossen, abgesichert und freigegeben sind.

Der Kabelsatz besteht aus Leitungen mit 8 × 1,0 mm² und 4 × 1,5 mm². Damit sind die wichtigsten Licht- und Versorgungsfunktionen vorbereitet. Da bei vielen 13-poligen Systemen Pin 12 als Reserve, Anhängererkennung oder Sonderfunktion behandelt wird, sollte vor dem Anschluss immer geprüft werden, welche Leitung im konkreten Kabelsatz welcher Funktion zugeordnet ist.

Zum Lieferumfang gehören neben der Steckdose auch Dichtung, Gummikabeldurchführungen, Schrauben und Muttern, Abzweigverbinder, Ringkabelschuhe und ein Anschlussplan. Der Satz ist damit eine praktische Lösung für Werkstatt, Fahrzeugbau und Anwender, die eine vorhandene Anhängersteckdose fachgerecht ersetzen oder einen 13-poligen Anschluss vorbereiten möchten.

Kontaktbelegung nach ISO 11446:

Pin	Klemme	Funktion	Übliche Kabelfarbe
1	L	Blinker links	Gelb
2	54g	Nebelschlussleuchte	Blau
3	31	Masse für Kontakte 1 bis 8	Weiß
4	R	Blinker rechts	Grün
5	58R	Schlusslicht / Begrenzungslicht rechts	Braun
6	54	Bremslicht	Rot
7	58L	Schlusslicht / Begrenzungslicht links	Schwarz
8	-	Rückfahrlicht	Rosa / Pink
9	30	Dauerplus 12 V	Orange
10	15	Geschaltetes Plus 12 V / Ladeleitung	Grau
11	31	Masse für Kontakt 10	Weiß / Schwarz oder abweichend je nach Kabelsatz
12	-	Anhängererkennung / Reserve / Sonderfunktion, je nach Fahrzeug und Kabelsatz	nicht einheitlich, ggf. nicht belegt
13	31	Masse für Kontakt 9	Weiß / Rot oder abweichend je nach Kabelsatz

Hinweis: Kabelfarben und Belegung können je nach Fahrzeug, Kabelsatz, Hersteller oder Nachrüstung abweichen. Vor dem Anschluss immer den mitgelieferten Anschlussplan, die Markierung an der Steckdose und die tatsächliche Fahrzeugverkabelung prüfen.

Wichtige Hinweise zur Auswahl:

Für Fahrzeugseite: Der Steckdosensatz ist für den Anschluss am Zugfahrzeug vorgesehen.
13-poliger Gegenstecker erforderlich: Passend für Anhänger mit 13-poligem Stecker nach ISO 11446.
Vormontierter Kabelsatz: Die Leitungen sind an der Steckdose vorbereitet, müssen aber fahrzeugseitig korrekt verbunden werden.
Nicht automatisch fahrzeugspezifisch: Vor dem Einbau prüfen, ob Länge, Anschlussart und Zusatzfunktionen zum Fahrzeug passen.
Zusatzfunktionen abhängig vom Fahrzeug: Dauerplus, Ladeleitung oder Rückfahrlicht funktionieren nur bei entsprechender Verkabelung und Absicherung.
Für 7-polige Anhänger: Es wird ein passender Adapter von 13-polig auf 7-polig benötigt.

Verwendungshinweise:

Nur für 12V-Gleichstromsysteme verwenden.
Vor Montage oder Anschluss die Stromzufuhr unterbrechen.
Vorhandene Fahrzeugverkabelung mit Anschlussplan und ISO-11446-Belegung abgleichen.
Leitungen fachgerecht verbinden und die Verbindung gegen Feuchtigkeit, Zug und Scheuern schützen.
Abzweigverbinder nur verwenden, wenn sie zum jeweiligen Leitungsquerschnitt und Einsatzzweck passen.
Masseleitungen sauber und niederohmig anschließen.
Kabel so verlegen, dass keine Scheuerstellen, Quetschstellen oder heißen Bauteile berührt werden.
Steckdose mit Dichtung montieren und Kabeldurchführungen sauber einsetzen.
Nach der Montage alle Licht- und Zusatzfunktionen mit einem Anhänger oder Prüfgerät testen.

Sicherheits- und Warnhinweise:

Nur bestimmungsgemäß als 13-poliger Anhängersteckdosen-Komplettsatz im 12V-Bordnetz verwenden.
Nicht verwenden, wenn Steckdose, Kabel, Kontakte, Dichtung oder Anschlusszubehör beschädigt sind.
Falsch angeschlossene Leitungen können zu Kurzschluss, Fehlfunktionen oder Beschädigung der Fahrzeugelektrik führen.
Zusatzleitungen wie Dauerplus und Ladeleitung müssen passend abgesichert werden.
Montage nur durch fachkundige Personen oder gemäß Fahrzeug- bzw. Herstellerangaben durchführen.
Vor jeder Nutzung Steckdose und Kabel auf festen Sitz, Verschmutzung, Feuchtigkeit und Beschädigung prüfen.
Nicht für 24V-Systeme, 230V, Netzspannung oder haushaltsübliche Steckdosen verwenden.
Von Kindern fernhalten - kein Spielzeug. Kleinteile können verschluckt werden.

Lieferumfang:

1× Anhängersteckdose 13-polig mit vormontiertem 1,5 m Kabelsatz
1× Steckdosendichtung
2× Gummikabeldurchführung
3× Schraube / Mutter M4
9× Abzweigverbinder
3× Ringkabelschuh
1× Anschlussplan

Häufige Fragen:

Wofür wird dieser 13-polige Steckdosensatz verwendet?

Der Steckdosensatz wird zum Reparieren, Nachrüsten oder Erneuern eines 13-poligen Anhängeranschlusses am Zugfahrzeug verwendet. Er enthält eine Anhängersteckdose mit vormontiertem 1,5 m Kabelsatz und Anschlusszubehör.

Ist der Kabelsatz fahrzeugspezifisch?

Nein. Der Kabelsatz ist ein universeller Anschluss- und Reparatursatz. Vor der Montage muss geprüft werden, ob Kabellänge, Anschlussart, Belegung und Zusatzfunktionen zum jeweiligen Fahrzeug passen.

Sind Dauerplus und Ladeleitung automatisch nutzbar?

Nein. Die Steckdose und der Kabelsatz stellen die Leitungen bereit. Dauerplus und Ladeleitung funktionieren nur, wenn sie fahrzeugseitig korrekt angeschlossen und passend abgesichert werden.

Was ist der Vorteil gegenüber einer einzelnen Steckdose?

Bei diesem Komplettsatz ist ein 1,5 m Kabelsatz bereits an der Steckdose vorbereitet. Das ist praktisch, wenn die alte Steckdose samt kurzem Anschlussbereich ersetzt oder ein Anschluss neu aufgebaut werden soll.

Kann ein 7-poliger Anhänger angeschlossen werden?

Nicht direkt. Für einen 7-poligen Anhänger wird ein passender Adapter von 13-poliger Steckdose auf 7-poligen Anhängerstecker benötigt.

Produkteigenschaft	Wert
Nennspannung:	12V
Anschluss:	Kabel Anhängersteckdose 13-polig
Anzahl Adern:	13-adrig
Farbe:	Schwarz
Stromart:	Gleichstrom (DC)
Universelle Kompatibilität:	Ja
Eingangsspannung:	12V DC
Anzahl Kontakte:	13
mit Kabelsatz:	Ja
Versandgewicht:	0,42 kg
Artikelgewicht:	0,42 kg
Inhalt:	1,00 Stück
