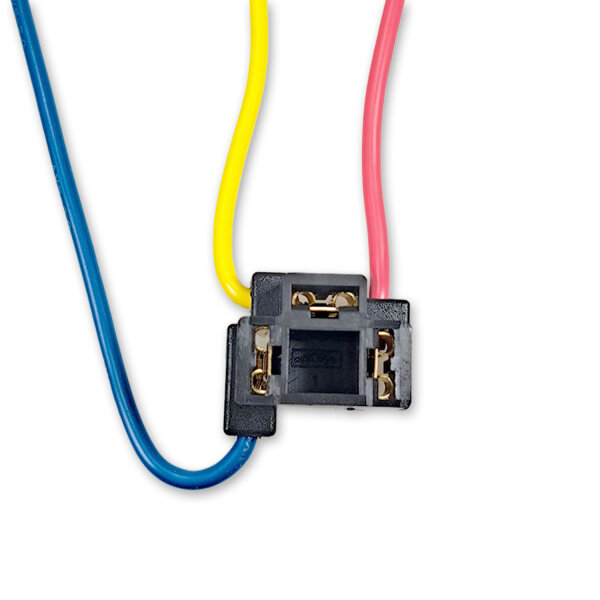

H4 Lampenfassung P43t 3-polig mit 15cm Kabel 6-24V Scheinwerfer

H4 Lampenfassung P43t 3-polig mit 15cm Kabel 6-24V Scheinwerfer

Artikelnummer: 00210
GTIN: 5711343160645
HAN: LS-P43T-H4-C-01
Kategorie: Lampenfassungen
Hersteller: Impulse Innovation

3,99 €

3,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

Knapper Lagerbestand
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

H4 Lampenfassung P43t | 3-polig mit 15 cm Kabel | 6–24 V

Kompakte H4 Lampenfassung für Leuchtmittel mit P43t-Sockel und vorkonfektioniertem 3-adrigem Anschlusskabel. Die Fassung eignet sich als Ersatz-, Reparatur- oder Anschlussstecker für H4-Scheinwerfer in PKW, Motorrädern, Nutzfahrzeugen, Oldtimern, Landmaschinen und weiteren Fahrzeuganwendungen.

Die drei Anschlussleitungen sind ca. 15,5 cm lang und ermöglichen eine direkte Verbindung mit der vorhandenen Fahrzeugverkabelung. Das Gehäuse besteht aus glasfaserverstärktem PA66, die elektrischen Kontakte aus Messing.

Durch die typische 3-polige H4-Ausführung eignet sich die Lampenfassung für die elektrische Verbindung von Abblendlicht, Fernlicht und gemeinsamem Anschluss eines passenden H4-Leuchtmittels. Die konkrete Leitungszuordnung muss bei der Montage anhand der vorhandenen Fahrzeugverkabelung geprüft werden.

Technische Daten:

Typ: H4 Lampenfassung, H4 Stecker, Lampensockel, Scheinwerferstecker, Scheinwerferfassung, Reparaturstecker
Geeignet für: H4-Leuchtmittel mit P43t-Sockel
Sockelsystem: P43t / H4
Anzahl Kontakte: 3-polig
Anschluss: 3-adriges Kabel
Kabelfarben: Rot, Blau, Gelb
Kabellänge: ca. 15,5 ± 1 cm
Nennspannungsbereich: 6–24 V
Farbe: Schwarz
Gehäusematerial: PA66+GF, glasfaserverstärkter Kunststoff
Kontaktmaterial: Messing
Abmessungen (L×B×H): ca. 27×23×20 mm

H4 Lampenfassung mit 3-poligem Kabelanschluss:

H4-Scheinwerfer verwenden drei elektrische Kontakte für die verschiedenen Lichtfunktionen. Diese 3-polige H4-Fassung stellt die Verbindung zwischen einem passenden P43t-Leuchtmittel und der Fahrzeugverkabelung her.

Durch die bereits angebrachten Leitungen muss nicht direkt an den Kontakten der Fassung konfektioniert werden. Die vorhandenen Kabel können entsprechend der jeweiligen Installation mit der Fahrzeugleitung verbunden werden.

Als H4 Reparaturstecker und Ersatzfassung:

Eine beschädigte, korrodierte oder thermisch beanspruchte H4-Fassung kann zu Kontaktproblemen und Ausfällen der Scheinwerferbeleuchtung führen. Die vorkonfektionierte Fassung eignet sich daher besonders als H4 Reparaturstecker beziehungsweise Ersatzstecker bei Instandsetzungen und Umbauten.

Vor dem Austausch sollte immer geprüft werden, weshalb die ursprüngliche Fassung beschädigt wurde. Lose Kontakte, schlechte Crimpverbindungen oder übermäßige Wärmeentwicklung können auf weitere Probleme im Stromkreis hinweisen.

Was diese H4 Lampenfassung praktisch macht:

Für H4 / P43t: Passende Steckfassung für entsprechende H4-Leuchtmittel
3-polig: Typischer Anschluss für H4-Scheinwerfer
Mit Kabel: Drei bereits angeschlossene Leitungen
Ca. 15,5 cm Kabellänge: Praktisch für Reparatur und Nachrüstung
6–24 V: Für unterschiedliche Fahrzeug-Bordnetze geeignet
PA66+GF: Verstärktes Kunststoffgehäuse
Messingkontakte: Elektrische Kontaktierung innerhalb der Fassung
Kompakte Bauform: Ca. 27×23×20 mm

Typische Einsatzbereiche:

PKW: Reparatur und Austausch von H4-Scheinwerferanschlüssen
Motorrad: Hauptscheinwerfer mit H4/P43t-Leuchtmittel
Oldtimer: Reparatur und Nachrüstung vorhandener Beleuchtungsanlagen
Transporter und Nutzfahrzeuge: Scheinwerferanschlüsse im 12-V- oder 24-V-Bordnetz
Landmaschinen: Haupt- und Arbeitsscheinwerfer mit passendem H4-Leuchtmittel
Offroad und 4×4: Reparatur kompatibler Scheinwerfer und Zusatzbeleuchtung
Werkstatt: Universelles Ersatzteil für Reparaturen an H4-Anschlüssen
Fahrzeugumbauten: Individuelle Beleuchtungs- und Scheinwerferprojekte

Für H4-Leuchtmittel mit P43t-Sockel:

Die Bezeichnungen H4 und P43t beschreiben zwei zusammengehörige Merkmale des Leuchtmittels: H4 bezeichnet den Lampentyp, während P43t die entsprechende Sockelbauform bezeichnet.

Diese Fassung ist zur Aufnahme entsprechend ausgeführter H4-Leuchtmittel mit P43t-Sockel vorgesehen.

6 V, 12 V und 24 V Fahrzeuganwendungen:

Die Fassung ist für Anwendungen im Bereich von 6 bis 24 V vorgesehen. Dadurch kann sie je nach verwendetem Leuchtmittel und Fahrzeug sowohl in klassischen 6-V-Anlagen als auch in üblichen 12-V- und 24-V-Bordnetzen eingesetzt werden.

Entscheidend ist, dass das eingesetzte H4-Leuchtmittel zur tatsächlichen Bordspannung des Fahrzeugs passt.

Glasfaserverstärktes PA66-Gehäuse:

Das schwarze Gehäuse besteht aus PA66+GF, also glasfaserverstärktem Polyamid. Diese Materialkombination wird für mechanisch und thermisch beanspruchte elektrische Bauteile eingesetzt und sorgt für eine stabile Aufnahme der Kontakte und des Leuchtmittels.

Hinweis zur Kabelbelegung:

Die Fassung besitzt drei Leitungen in den Farben Rot, Blau und Gelb. Aus der Kabelfarbe allein sollte bei einer Reparatur keine elektrische Funktion abgeleitet werden.

Vor dem Anschluss müssen die vorhandene Fahrzeugverkabelung und die Kontaktbelegung geprüft werden. Die Leitungen sind anschließend entsprechend der tatsächlichen Belegung des Scheinwerfers anzuschließen.

Hinweise zur Montage:

Fahrzeug beziehungsweise Beleuchtungsstromkreis vor der Montage spannungsfrei schalten.
Vorhandene H4-Fassung und Kabel auf Beschädigungen oder thermische Verfärbungen prüfen.
Leitungsbelegung vor dem Trennen der alten Fassung dokumentieren beziehungsweise messen.
Kabelfarben nicht ungeprüft einer bestimmten Lichtfunktion zuordnen.
Elektrische Verbindungen fachgerecht crimpen, verbinden und isolieren.
Leitungen zugentlastet verlegen.
Nur passende H4-Leuchtmittel mit P43t-Sockel verwenden.
Leuchtmittel entsprechend der Bordspannung des Fahrzeugs auswählen.
Nach der Montage Abblendlicht und Fernlicht auf korrekte Funktion prüfen.

Sicherheits- und Warnhinweise:

Montage nur bei unterbrochener Spannungsversorgung durchführen.
Elektrische Anschlüsse gegen Kurzschluss und Feuchtigkeit schützen.
Nur für elektrisch und mechanisch passende H4/P43t-Leuchtmittel verwenden.
Beschädigte, verschmorte oder stark korrodierte Kontakte nicht weiterverwenden.
Bei ungewöhnlich starker Erwärmung Ursache der elektrischen Verbindung prüfen.
Leitungsquerschnitt und Anschlussverbindungen müssen für die elektrische Belastung des verwendeten Leuchtmittels geeignet sein.

Lieferumfang:

1× H4 Lampenfassung P43t, 3-polig, schwarz
3× Anschlussleitung, vorkonfektioniert, ca. 15,5 cm

Häufige Fragen:

Für welche Lampen ist die Fassung geeignet?

Die Lampenfassung ist für entsprechende H4-Leuchtmittel mit P43t-Sockel vorgesehen.

Ist das ein H4 Stecker mit Kabel?

Ja. Die Fassung besitzt drei bereits angeschlossene Leitungen mit einer Länge von ca. 15,5 cm und kann dadurch auch als H4 Reparaturstecker verwendet werden.

Wie viele Anschlüsse besitzt die H4-Fassung?

Die Fassung ist 3-polig ausgeführt und besitzt drei Anschlussleitungen.

Ist die Fassung für 12 V geeignet?

Ja. Der angegebene Einsatzbereich beträgt 6–24 V und umfasst damit auch typische 12-V-Fahrzeugbordnetze.

Kann die H4-Fassung auch bei 24 V verwendet werden?

Ja. Sie ist für Anwendungen bis 24 V vorgesehen. Das eingesetzte H4-Leuchtmittel muss ebenfalls für die jeweilige Bordspannung ausgelegt sein.

Welche Kabelfarbe ist Masse, Abblendlicht oder Fernlicht?

Eine verbindliche Zuordnung der Kabelfarben zu den einzelnen Funktionen ist anhand der vorliegenden Produktdaten nicht angegeben. Die Kontaktbelegung sollte deshalb vor dem Anschluss am Fahrzeug geprüft beziehungsweise gemessen werden.

Eignet sich die Fassung als Reparaturstecker für einen Scheinwerfer?

Ja. Durch die vorkonfektionierten Anschlussleitungen eignet sie sich insbesondere zum Austausch einer beschädigten H4-Fassung, sofern Sockel, elektrische Auslegung und Einbausituation passen.

Ist ein H4-Leuchtmittel enthalten?

Nein. Zum Lieferumfang gehört ausschließlich die Lampenfassung mit Anschlussleitungen.

Produkteigenschaft	Wert
Nennspannung:	12V
Farbe:	Schwarz
Stromart:	Gleichstrom (DC)
Lampentyp:	H4
Lampensockel:	P43t
Produktart:	Lampenfassung / Lampensockel
mit Kabelsatz:	Ja
Versandgewicht:	0,01 kg
Artikelgewicht:	0,01 kg
Inhalt:	1,00 Stück
