Batteriepolklemme mit Sicherungshalter 3-fach MIDI 12V 24V DX Set MTA

Batteriepolklemme mit Sicherungshalter 3-fach MIDI 12V 24V DX Set MTA

Artikelnummer: 01645-DX
GTIN: 0725844097145
HAN: 0300442 + 1507701
Kategorie: Streifensicherungshalter
Hersteller: MTA

28,99 €

28,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Sets

Beschreibung
Bewertungen

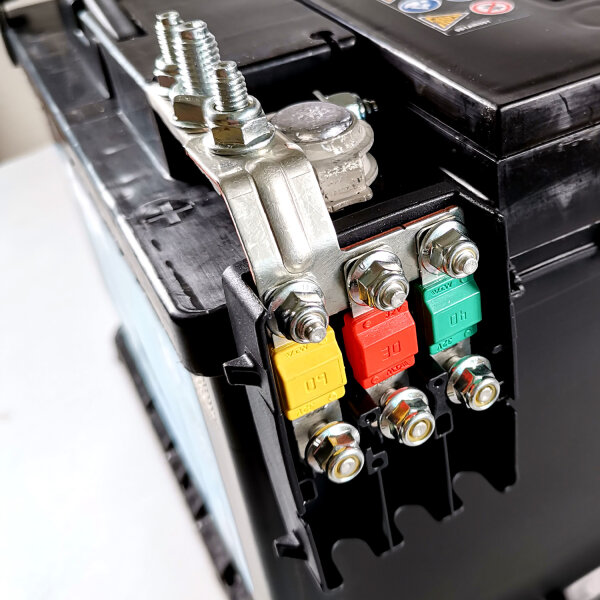

Das Set aus Batteriepolklemme und 3-fach MIDI-Sicherungshalter (DX) verteilt den Strom vom Pluspol (+) der Autobatterie auf drei Sicherungsplätze. Der Halter nimmt drei MIDI-Sicherungen (MTA MidiVAL) auf und hat eine gemeinsame Sammelschiene mit einer Bohrung für M8, die Batteriepolklemme M686DX bietet die Anschlüsse M6, M8 und M6 und wird mit Muttern geliefert. Das Set gibt es in zwei Ausführungen: DX (rechts) und SX (links); sie unterscheiden sich in der Form der Sammelschiene des Halters. Für 12-V- und 24-V-Bordnetze bis 32 V DC; Sicherungen, Kabel und Ringkabelschuhe gehören nicht zum Lieferumfang.

Das ist im Set

Das Set enthält:

1 × 3-fach MidiVAL Sicherungshalter DX: Gehäuse mit Deckel und Sammelschiene, drei Sicherungsplätze für MIDI-Sicherungen
1 × Batteriepolklemme M686DX mit Muttern: Pluspol, drei Anschlüsse M6, M8 und M6

Die Sammelschiene des Halters hat eine Bohrung für M8 (Ø8,05 mm); die Batteriepolklemme hat einen M8-Anschluss und zwei M6-Anschlüsse. Die Sicherungen gehören nicht zum Set.

Eigenschaften:

Drei Sicherungsplätze für MIDI-Sicherungen: MTA MidiVAL mit M5-Anschlüssen und 30 mm Lochabstand, abgedeckt durch den Deckel des Halters.
Gemeinsame Sammelschiene aus verzinntem Kupfer, Einspeisung über M8.
Batteriepolklemme M686DX für den Pluspol mit den Anschlüssen M6, M8 und M6 und mit Muttern, aus verzinntem Messing, 1,5 mm Materialstärke.
Zwei Ausführungen: DX (rechts) und SX (links) für die Lage der Sammelschiene.
32 V DC, -30 °C bis +120 °C: Daten des Herstellers für 12-V- und 24-V-Bordnetze.

Technische Daten:

3-fach MIDI Sicherungshalter

Hersteller: MTA
Herstellernummer: 0300442
Bezeichnung: 3-fach MidiVAL Sicherungshalter DX (rechts), mit Deckel und Sammelschiene
Sicherungsplätze: 3 × MIDI
Passende Sicherungen: MTA MidiVAL
Anschlüsse der Sicherungen: 6 × M5 (Stahl, verkupfert und verzinnt) mit 6 selbstsichernden M5-Flanschmuttern (Stahl, verzinkt)
Einspeisung: gemeinsame Sammelschiene, Bohrung für M8 (Ø8,05 mm)
Anzugsdrehmomente: M5: 4,5 Nm, M8: 11 Nm (jeweils ±20 %)
Nennspannung: max. 32 V DC
Temperaturbereich: -30 °C bis +120 °C
Brandverhalten: UL 94 HB
Gehäuse: PBT-GF20 (glasfaserverstärktes PBT), Schwarz
Deckel: PP, Schwarz
Sammelschiene: Kupfer, verzinnt
Gewicht: ca. 90,2 g

Batteriepolklemme

Hersteller: MTA
Herstellernummer: 1507701
Bezeichnung: Batteriepolklemme M686DX
Polarität: Plus (+)
Anschlüsse: M6, M8, M6, mit Muttern
Material: Kupfer-Zink (Messing), verzinnt
Materialstärke: 1,5 mm
Gewicht: ca. 66,5 g

Anwendungsbereiche:

Das Set verteilt die Batteriespannung direkt am Pluspol auf drei abgesicherte Leitungen, zum Beispiel in:

Wohnmobil, Wohnwagen und Camper: Absicherung von Aufbau- und Zweitbatterie, von Ladebooster und Wechselrichter direkt an der Batterie.
Auto, Transporter und LKW (KFZ): Zusatzverbraucher und Nachrüstungen im 12-V- oder 24-V-Bordnetz absichern, ohne einen eigenen Sicherungskasten zu bauen.
Boot: Hauptleitungen und Verbraucher im Bordnetz in geschützter Einbaulage absichern.
Car-HiFi: Zuleitung zu Endstufen direkt an der Autobatterie absichern.
Solar- und Inselanlagen: Batterieseitige Absicherung und Verteilung in Niedervolt-DC-Systemen bis 32 V.

Hinweise zur Montage:

Zuerst die Anschlüsse der MIDI-Sicherungen (M5) mit 4,5 Nm festziehen, danach den Halter an der M8-Schraube der Sammelschiene mit 11 Nm (Hinweis auf der Herstellerzeichnung).
Anzugsdrehmomente nach Herstellerzeichnung einhalten: M5: 4,5 Nm, M8: 11 Nm (jeweils ±20 %).
Die Sicherungsplätze haben M5-Anschlüsse und 30 mm Lochabstand; auf sie gehören MIDI-Sicherungen von MTA (MidiVAL).
Den Sicherungswert nach dem Querschnitt der zu schützenden Leitung wählen, nicht nach dem Halter.
Vor dem Festziehen prüfen, ob die Klemme zum Batteriepol passt.
Ringkabelschuhe müssen zum Gewinde und zum Leitungsquerschnitt passen und fachgerecht gecrimpt sein.

Sicherheits- und Warnhinweise:

Nur für Gleichstromsysteme bis maximal 32 V DC. Nicht für Netzspannung oder Wechselstrom.
Vor Montage und Sicherungswechsel die Batterie trennen und das Massekabel abklemmen.
Beschädigte, verformte oder verfärbte Teile nicht weiterverwenden.
Sicherungen niemals überbrücken oder verändern.

Lieferumfang:

1 × 3-fach MidiVAL Sicherungshalter DX mit Deckel und Sammelschiene
1 × Batteriepolklemme M686DX (Pluspol) mit Muttern

Häufige Fragen:

Was ist im Set enthalten?

Ein 3-fach MidiVAL Sicherungshalter DX mit Deckel und Sammelschiene und eine Batteriepolklemme M686DX mit Muttern für den Pluspol. Sicherungen, Kabel und Ringkabelschuhe gehören nicht zum Set.

Welche Sicherungen passen?

Auf die drei Plätze gehören MIDI-Sicherungen mit M5-Anschlüssen und 30 mm Lochabstand: MTA MidiVAL. Sicherungen gehören nicht zum Lieferumfang.

Was bedeuten DX und SX?

Das sind die Ausführungen des Halters bei MTA: DX (rechts) und SX (links). Sie unterscheiden sich in der Form der Sammelschiene. Dieses Set hat die Ausführung DX (rechts).

Wie wird der Halter an die Polklemme angeschlossen?

Über die Sammelschiene: Ihre Bohrung ist für M8 gedacht, die Polklemme hat einen M8-Anschluss. Reihenfolge und Anzugsdrehmomente stehen unter den Hinweisen zur Montage.

Wodurch ist der Stromkreis abgesichert?

Wie hoch der Stromkreis abgesichert ist, bestimmt allein die eingesetzte Sicherung; der Halter begrenzt den Wert nicht. Wird später ein anderer Wert gebraucht, bleibt der Halter und nur die Sicherung wird getauscht.

Für welchen Batteriepol ist die Polklemme gedacht?

Für den Pluspol (+). Vor der Montage prüfen, ob die Klemme zum Pol der Batterie passt.

Welche Spannung ist zulässig?

Bis maximal 32 V DC, also für 12-V- und 24-V-Bordnetze. Nicht für Netzspannung oder Wechselstrom.

Für welche Fahrzeuge und Einsatzorte ist das Set geeignet?

Für Wohnmobil, Wohnwagen, KFZ, LKW, Boot und Solar- und Inselanlagen mit 12-V- oder 24-V-Batterie.

Produkteigenschaft	Wert
Nennspannung:	32V
Anschluss:	Schraube M5 Batteriepolklemme Positiv Schraube M8 Schraube M6
Stromart:	Gleichstrom (DC)
Nennstrom:	175A
Bohrung / Gewinde:	M5 M6 M8
Kontaktmaterial:	Messing (CuZn)Stahl
Kontaktbeschichtung:	Verzinnt (Sn)
Gehäusematerial:	Polyamid (PA)
Universelle Kompatibilität:	Ja
Sicherungsgröße:	40mm
Produktart:	Sicherungshalter
Versandgewicht:	0,18 kg
Artikelgewicht:	0,18 kg
Inhalt:	1,00 Stück
