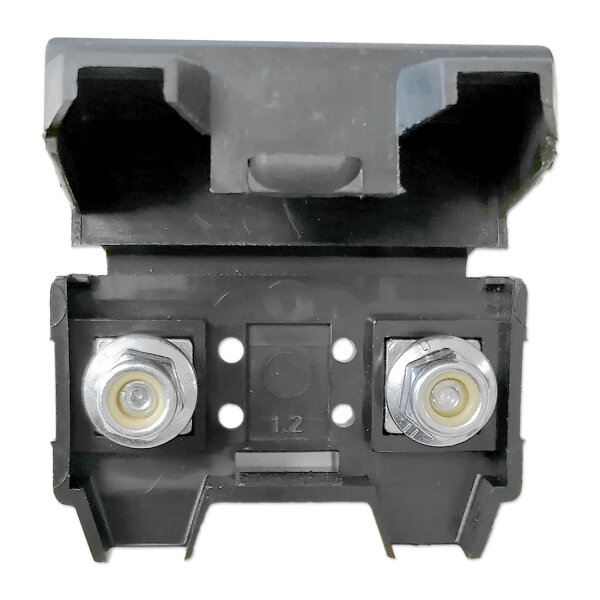

MIDI Sicherungshalter M5 125A Cliphalter 12V 24V | MTA MidiVAL

MIDI Sicherungshalter M5 125A Cliphalter 12V 24V | MTA MidiVAL

Artikelnummer: 00705
GTIN: 0725844098968
HAN: 0100370
Kategorie: Midi (MIDI/Mini-ANL/MidiVAL/BF1/ANS)
Hersteller: MTA

5,49 €

5,49 € pro 1 Stück

inkl. 19% USt. , zzgl.

Knapper Lagerbestand
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

Der MidiVAL-Sicherungshalter von MTA nimmt MIDI- und Mini-ANL-Streifensicherungen bis 125 A auf und wird über zwei M5-Schraubanschlüsse in den Stromkreis eingebunden. Ausgelegt ist er für Ströme bis 125 A bei 32 V DC.

Diese Ausführung ist die Variante Cliphalter: Clipfüße, rastet werkzeuglos in eine Blechöffnung ein. Das ist der einzige Unterschied zur jeweils anderen Ausführung, elektrisch sind beide identisch.

Mit Schutzart IP40 ist der Halter gegen das Eindringen von Fremdkörpern ab 1 mm geschützt, gegen Wasser jedoch nicht. Er gehört damit in eine geschützte Einbaulage.

Technische Daten:

Hersteller: MTA
Herstellernummer: 0100370 / 0300370
Serie: MidiVAL
Ausführung: Cliphalter
Typ: Sicherungshalter, Sicherungsträger, KFZ Sicherungshalter
Aufnahme: MIDI- und Mini-ANL-Streifensicherungen bis 125 A
Maximaler Strom: 125 A
Nennspannung: 32 V DC
Geeignet für: 12V- und 24V-Gleichstromsysteme
Anschluss: 2 × Schraubanschluss M5
Befestigung: Clipfüße, rastet werkzeuglos in eine Blechöffnung ein
Kabelquerschnitt: 2,5 mm² bis 16 mm², je nach Ringkabelschuh
Kontaktmaterial: Kupferlegierung, verzinnt
Gehäusematerial: Polyamid PA66
Farbe: Schwarz
Schutzart: IP40
Abmessungen (L×B×H): ca. 70 × 44 × 24 mm
Clipmaß: Lochabstand 38 mm innen, 48 mm außen
Max. Materialstärke: 1,5 mm
Anzugsdrehmoment: max. 4,5 Nm
Temperaturbereich: -40 °C bis +125 °C

Was diesen Sicherungshalter auszeichnet:

Ausführung Cliphalter: Clipfüße, rastet werkzeuglos in eine Blechöffnung ein
Bis 125 A: der Halter begrenzt den Stromkreis nicht, abgesichert wird über die eingesetzte Sicherung
M5-Schraubanschlüsse: für Ringkabelschuhe, Kabelquerschnitt 2,5 mm² bis 16 mm², je nach Ringkabelschuh
Für 12V und 24V: einsetzbar in Gleichstromsystemen bis maximal 32 V DC
Schutzart IP40: besser geschützt als offene Halter, für geschützte Einbaulagen
PA66-Gehäuse: form- und temperaturbeständig von -40 °C bis +125 °C
Sicherung frei wählbar: derselbe Halter arbeitet mit jedem MidiVAL-Wert bis 125 A

Typische Einsatzbereiche:

Batterie und Zweitbatterie: Absicherung von Haupt- und Versorgungsleitungen
Auto und Transporter: nachgerüstete Stromkreise und Zusatzverbraucher
Wohnmobil und Camper: Bordelektrik, Ladegeräte und Ladebooster
Boot und Marine: Bordnetz und Batterieverteilung in geschützter Einbaulage
Lkw und Nutzfahrzeuge: 24V-Bordnetze und elektrische Zusatzgeräte
Solar und Speicher: Niedervolt-Batteriestromkreise
Car-HiFi: Absicherung von Verstärkerzuleitungen

Beschreibung:

Eine MIDI-Sicherung braucht einen Halter, der zur Bauform passt: Aufnahme, Lochabstand und Anschlussgewinde müssen stimmen. Dieser Halter ist für MIDI- und Mini-ANL-Streifensicherungen bis 125 A gemacht und nimmt jeden Wert der Baureihe bis 125 A auf.

Der Halter selbst ist für Ströme bis 125 A ausgelegt. Wie hoch tatsächlich abgesichert wird, bestimmt die eingesetzte Sicherung; ein kleinerer Wert ist jederzeit möglich. Wird später ein anderer Wert gebraucht, bleibt der Halter und nur die Sicherung wird getauscht.

Angeschlossen wird über zwei M5-Schraubanschlüsse mit Ringkabelschuhen, vorgesehen für 2,5 mm² bis 16 mm², je nach Ringkabelschuh. Wer stattdessen eine erweiterbare Lösung sucht, bei der sich mehrere Halter zu einer Sicherungsleiste zusammensetzen lassen, findet diese im anreihbaren MidiVAL-Halter (Artikel 01262).

Passende Sicherungen:

MTA MidiVAL Sicherungen von 30 A bis 125 A
MIDI- und Mini-ANL-Streifensicherungen mit 30 mm Lochabstand und M5-Aufnahme
Sicherungen sind nicht im Lieferumfang enthalten

Hinweise zur Auswahl und Verwendung:

Der Sicherungswert muss passend zur Leitung und zum angeschlossenen Stromkreis gewählt werden, nicht zur Belastbarkeit des Halters.
Nur für Gleichstromsysteme bis maximal 32 V DC verwenden.
Schutzart IP40: kein Schutz gegen Wasser, nur für geschützte Einbaulagen.
Vor Montage oder Austausch die Stromversorgung vollständig trennen.
Kontaktflächen müssen sauber, trocken und frei von Korrosion sein.
Schraubverbindungen fest anziehen, ohne Halter oder Sicherung mechanisch zu beschädigen.
Nur Sicherungen der passenden Bauform einsetzen. Andere Formate sehen ähnlich aus, sitzen aber nicht sicher.

Sicherheits- und Warnhinweise:

Nur bestimmungsgemäß und innerhalb der angegebenen elektrischen Grenzwerte verwenden.
Der Halter ersetzt keine fachgerechte Dimensionierung von Leitungen und Stromkreisen.
Nicht für Netzspannung und nicht für Wechselstrom geeignet.
Vor Arbeiten an elektrischen Anlagen Batterie beziehungsweise Stromversorgung trennen.
Beschädigte, verformte oder thermisch verfärbte Teile nicht weiterverwenden.
Stromführende Teile im Betrieb nicht berühren.
Von Kindern fernhalten.

Lieferumfang:

1 × MTA MidiVAL Sicherungshalter, Ausführung Cliphalter, schwarz
Ohne Sicherung und ohne Anschlussmaterial

Häufige Fragen:

Worin unterscheiden sich Standard und Cliphalter?

Nur in der Befestigung. Der Standardhalter wird festgeschraubt, der Cliphalter rastet werkzeuglos in eine Blechöffnung ein und hält dort bis zu einer Materialstärke von 1,5 mm. Aufnahme, Strom, Spannung und Anschlüsse sind bei beiden gleich. Diese Ausführung ist die Variante Cliphalter.

Ist eine Sicherung enthalten?

Nein. Geliefert wird der Halter allein. Passend sind MTA MidiVAL Sicherungen von 30 A bis 125 A sowie MIDI- und Mini-ANL-Streifensicherungen mit 30 mm Lochabstand.

Warum ist der Halter für 125 A angegeben?

Das ist der maximale Strom, für den der Halter selbst ausgelegt ist. Abgesichert wird der Stromkreis durch die eingesetzte Sicherung. Ein kleinerer Sicherungswert ist also problemlos möglich.

Lassen sich mehrere Halter aneinanderreihen?

Diese Ausführung nicht. Wer mehrere Stromkreise in einer Sicherungsleiste zusammenfassen möchte, braucht den anreihbaren MidiVAL-Halter, bei uns Artikel 01262.

Kann ich den Halter im Freien montieren?

Nein. IP40 schützt gegen feste Fremdkörper ab 1 mm, aber nicht gegen Wasser. Der Halter gehört in eine geschützte Einbaulage, etwa einen Verteilerkasten.

Produkteigenschaft	Wert
Nennspannung:	32V
Anschluss:	Schraube M5
Farbe:	Schwarz
Stromart:	Gleichstrom (DC)
Nennstrom:	125A
Bohrung / Gewinde:	M5
Kontaktmaterial:	Stahl
Kontaktbeschichtung:	Verzinnt (Sn)
Entflammbarkeitsklasse:	UL94-HB
Gehäusematerial:	Polyamid (PA)
Schutzart:	IP40
Sicherungsgröße:	40mm
Produktart:	Sicherungshalter
Versandgewicht:	0,03 kg
Artikelgewicht:	0,03 kg
Inhalt:	1,00 Stück
