Batteriepolklemme Schnellverschluss Plus 3-fach M6 SX Auto LKW MTA

Batteriepolklemme Schnellverschluss Plus 3-fach M6 SX Auto LKW MTA

Artikelnummer: 01617
GTIN: 0725844097039
HAN: 1507975
Kategorie: Batteriepolklemmen & Zubehör
Hersteller: MTA

Artikel zurzeit vergriffen

Momentan nicht verfügbar

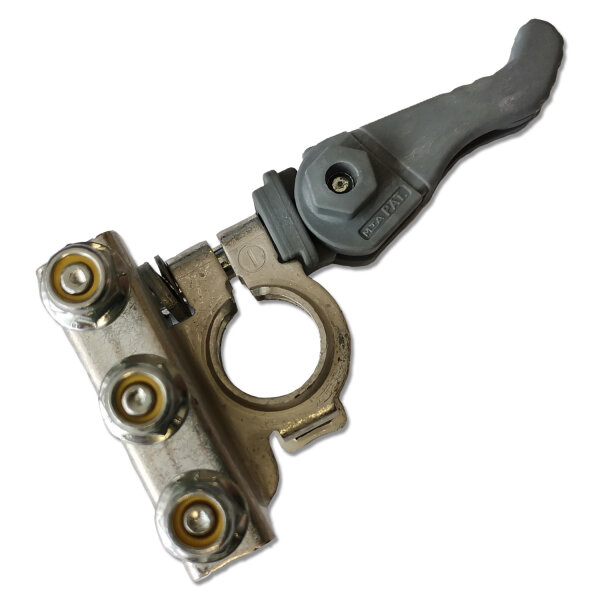

Die Batteriepolklemme MTA Quick Lock M666 für den Pluspol (Ausführung SX) hat einen Spannhebel als Schnellverschluss und drei Anschlussbolzen M6. Die Klemme wird auf den Batteriepol gesetzt und mit dem Hebel geschlossen, an die drei Bolzen lassen sich mehrere Kabel anschließen. Der Klemmkörper besteht aus verzinntem Messing (CuZn33), der Hebel aus glasfaserverstärktem PBT. Sie ist für Batteriepole mit Ø19,5 mm ausgelegt.

Die Ausführungen SX und DX sind spiegelbildlich gebaut. Die Klemme gehört zur MTA-Baureihe Quick Lock (Bezeichnung M666SX). Plus- und Minusklemme gibt es auch als Paar: Set SX & SX (Artikel 01643) und Set SX & DX (Artikel 02093).

Eigenschaften:

Spannhebel (Quick Lock): öffnet und schließt die Klemme am Batteriepol.
3-fach Anschluss: drei Bolzen M6, Abstand der äußeren Bolzen 36 mm, Anzugsmoment 5,5 Nm ±20 %.
Für den Pluspol: Pol Ø19,5 mm, Konus 1:9 (3,2°).
Verzinntes Messing: Klemmkörper CuZn33, 1,5 mm dick; Schrauben aus Stahl, verzinkt, Festigkeitsklasse 8.8.
Hebel aus PBT-GF40: grau, Brennbarkeit UL 94 HB.
Temperaturbereich: -40 bis +120 °C.

Technische Daten:

Hersteller: MTA
Herstellernummer: 1507975
Bezeichnung: M666SX Quick Lock
Polarität: Plus (+)
Ausführung: SX (spiegelbildlich zu DX)
Anschlüsse: 3 × M6
Abstand der äußeren Bolzen: 36 mm
Batteriepol: Ø19,5 mm, Konus 1:9 (3,2°)
Material Klemmkörper: CuZn33 (Messing), verzinnt, Materialstärke 1,5 mm
Material Hebel: PBT-GF40, grau, Brennbarkeit UL 94 HB
Material Schrauben: Stahl, verzinkt, Festigkeitsklasse 8.8
Anzugsmoment Anschlussbolzen M6: 5,5 Nm ±20 %
Platzbedarf des Hebels: Radius von mindestens 45 mm
Betriebstemperatur: -40 bis +120 °C
Gewicht: 71 g

Anwendungsbereiche:

Die Batteriepolklemme (Batterieklemme) wird für 12-V- und 24-V-Batterien eingesetzt, zum Beispiel in:

KFZ: Anschluss von Starter- und Bordnetzkabeln an der Fahrzeugbatterie von Auto und Transporter.
Wohnmobil und Wohnwagen: Aufbaubatterie und Zweitbatterie, mehrere Verbraucher an einer Klemme.
LKW: Batterien im 12-V- und 24-V-Bordnetz.
Boot: Starter- und Bordbatterie im 12-V- oder 24-V-Bordnetz.
Traktor und Landmaschinen: Batterieanschluss an Schlepper, Erntemaschinen und Arbeitsmaschinen.
Zweitbatterie-Verteilung: Je ein Anschlussbolzen für Zweitbatterie, Ladegerät oder Verbraucher an einem Pol.

Hinweise zur Verwendung:

Diese Klemme ist für den Pluspol gebaut: Plus- und Minuspol haben unterschiedliche Durchmesser (Plus Ø19,5 mm, Minus Ø17,9 mm), deshalb gibt es je eine Klemme für jeden Pol.
Lassen Sie rund um den Hebel Platz: Zum Öffnen und Schließen braucht der Hebel einen Freiraum mit einem Radius von mindestens 45 mm (SX).
Wählen Sie SX oder DX passend zur Einbaulage der Batterie; die beiden Ausführungen sind Spiegelbilder.
Anschlussbolzen M6 mit 5,5 Nm anziehen (±20 %).
Vor dem Anschluss die Batterie vom Bordnetz trennen.

Lieferumfang:

1 × Batteriepolklemme MTA Quick Lock M666SX Plus (Herstellernummer 1507975)

Häufige Fragen:

Wie funktioniert der Schnellverschluss?

Die Klemme hat einen Spannhebel (MTA Quick Lock): Hebel öffnen, Klemme auf den Batteriepol setzen, Hebel schließen.

Was bedeutet SX und DX?

SX und DX bezeichnen zwei spiegelbildliche Ausführungen der Klemme. Wählen Sie die Ausführung, die zur Einbaulage Ihrer Batterie und zur Kabelführung passt.

Für welchen Pol ist die Klemme?

Für den Pluspol. Der Pol hat Ø19,5 mm, die Klemme sitzt auf einem Polbolzen mit Konus 1:9 (3,2°).

Wie viel Platz braucht der Hebel?

Der Hebel braucht zum Öffnen und Schließen einen Freiraum mit einem Radius von mindestens 45 mm.

Mit welchem Drehmoment werden die Bolzen angezogen?

Die drei Anschlussbolzen M6 mit 5,5 Nm (±20 %).

Für welche Fahrzeuge und Einsatzorte ist die Polklemme geeignet?

Für 12-V- und 24-V-Batterien in Auto, Transporter, Wohnmobil, Wohnwagen, LKW, Boot, Traktor und Landmaschinen, überall dort, wo mehrere Kabel an einen Batteriepol angeschlossen werden.

Produkteigenschaft	Wert
Nennspannung:	12V 24V
Stromart:	Gleichstrom (DC)
Bohrung / Gewinde:	M6
Produktart:	Batteriepolklemme
Versandgewicht:	0,08 kg
Artikelgewicht:	0,08 kg
Inhalt:	1,00 Stück
