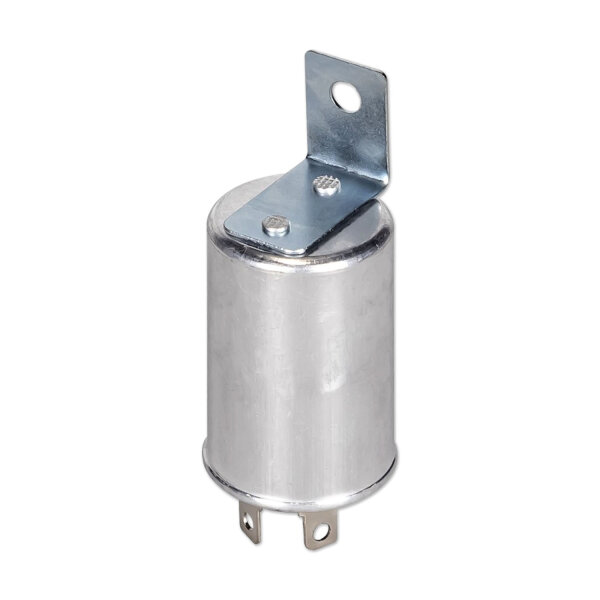

Blinkgeber 12V 3 polig Blinkrelais für Glühlampen PKW Motorrad Traktor

Blinkgeber 12V 3 polig Blinkrelais für Glühlampen PKW Motorrad Traktor

Artikelnummer: 00300
GTIN: 0725844102467
HAN: ME-6
Kategorie: Blinkgeber
Hersteller: Impulse Innovation

7,99 €

7,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 2 - 4 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

Blinkgeber 12V 3-polig für Glühlampen - Blinkrelais X/L/P 3×21W + 3W

Blinkgeber 12V 3-polig für Fahrzeuge mit klassischen Glühlampen-Blinkern. Das Blinkrelais ist für eine Blinklast von 3×21W + 3W ausgelegt und eignet sich als Ersatzteil für passende Blinkerschaltungen in PKW, Motorrad, Oldtimer, Youngtimer, Traktor, Anhänger- und Nutzfahrzeugtechnik.

Der Anschluss erfolgt über drei 6,3 mm Flachstecker. Die Klemmen sind mit X, L und P bezeichnet: X ist der 12V Eingang, L führt zum Blinkerkreis und P ist für die Kontrollleuchte vorgesehen. Der Blinkgeber ist für Glühlampen vorgesehen und nicht für LED-Blinker geeignet.

Technische Daten:

Artikel: Blinkgeber, Blinkrelais, Blinkerrelais, 3-poliges 12V Relais
Nennspannung: 12 V DC
Blinklast: 3×21 W + 3 W
Maximale Leistung: Pmax 100 W
Anschlussart: 3× 6,3 mm Flachstecker
Kontaktbezeichnung: X / L / P
Befestigung: obenliegende Haltelasche
Abmessungen: ca. 81 × 35 × 35 mm
Geeignet für: 12V-Blinkanlagen mit Glühlampen
Nicht geeignet für: LED-Blinker, 24V-Bordnetze

Kontaktbelegung:

X: 12V Eingang / Plusversorgung
L: Ausgang zum Blinkerschalter bzw. Blinkerkreis
P: Kontrollleuchte / Anzeigenlampe

Wofür dieser Blinkgeber gedacht ist:

Austausch defekter Blinkrelais: für passende 3-polige 12V-Blinkgeber mit X/L/P Anschlussbelegung
Glühlampen-Blinker: ausgelegt für eine Blinklast von 3×21W + 3W
Klassische Fahrzeuge: geeignet für viele ältere PKW, Motorräder, Traktoren, Anhänger und Nutzfahrzeuge mit 12V-Bordnetz
Kontrollleuchtenanschluss: separater Anschluss P für Anzeigenlampe oder Blinkkontrolle
Montage mit Haltelasche: einfache Befestigung an geeigneter Stelle im Fahrzeug

Typische Einsatzbereiche:

PKW und Transporter: Ersatz für ein passendes 3-poliges Blinkrelais im 12V-Bordnetz
Motorrad und Roller: für geeignete Blinkerschaltungen mit Glühlampen, nicht für LED-Umbauten
Oldtimer und Youngtimer: bei klassischen Blinkerschaltungen mit separater Kontrollleuchte
Traktor und Landtechnik: für einfache 12V-Blinkanlagen mit Glühlampenlast
Anhänger und Nutzfahrzeugtechnik: für Reparatur, Nachrüstung und Werkstattprüfung passender Blinkerkreise

Beschreibung:

Dieser 3-polige Blinkgeber für 12V ist für Fahrzeuge mit normalen Glühlampen-Blinkern vorgesehen. Die angegebene Last von 3×21W + 3W passt zu Blinkerschaltungen, bei denen mehrere 21W-Blinklampen und eine zusätzliche Kontrollleuchte betrieben werden. Damit ist der Blinkgeber besonders dann passend, wenn ein älteres oder defektes 3-poliges Blinkrelais ersetzt werden soll.

Die Anschlüsse sind mit X, L und P gekennzeichnet. X ist die 12V Versorgung, L geht zum Blinkerschalter bzw. zum Blinkerkreis und P wird für die Kontrollleuchte verwendet. Die Verbindung erfolgt über 6,3 mm Flachstecker. Die obenliegende Haltelasche dient zur Befestigung am Fahrzeug oder an einem vorhandenen Haltepunkt.

Der Blinkgeber kann in vielen 12V-Anwendungen eingesetzt werden, zum Beispiel bei PKW, Motorrädern, Oldtimern, Youngtimern, Traktoren, Anhängern und Nutzfahrzeugen. Entscheidend ist, dass Spannung, Anschlussbelegung, Blinklast und Bauform zum vorhandenen Fahrzeug oder Schaltplan passen.

Wichtig: Dieses Blinkrelais ist nicht für LED-Blinker geeignet. Bei LED-Umrüstungen wird in der Regel ein LED-Blinkrelais oder ein lastunabhängiger Blinkgeber benötigt.

Verwendungshinweise:

Vor dem Einbau Zündung ausschalten und das Fahrzeug gegen unbeabsichtigtes Einschalten sichern.
Vorhandenen Blinkgeber mit Spannung, Kontaktbelegung, Blinklast und Bauform vergleichen.
Kontakte gemäß Belegung anschließen: X = 12V Eingang, L = Blinkerkreis, P = Kontrollleuchte.
Flachsteckhülsen fest aufstecken und auf saubere Kontaktflächen achten.
Blinkgeber vibrationsarm befestigen und vor Feuchtigkeit schützen.
Nach dem Einbau Blinker links, Blinker rechts und Kontrollleuchte prüfen.
Nur in 12V-Systemen und nur mit geeigneter Glühlampenlast verwenden.

Sicherheits- und Warnhinweise:

Nicht für LED-Blinker geeignet.
Nicht in 24V-Systemen verwenden.
Relais nicht unter Last anschließen oder abziehen.
Falsche Kontaktbelegung kann zu Fehlfunktion oder Beschädigung führen.
Vor Feuchtigkeit, starker Hitze und mechanischer Beschädigung schützen.
Einbau nur durch fachkundige Personen oder nach fahrzeugspezifischem Schaltplan durchführen.
Von Kindern fernhalten.

Lieferumfang:

1× Blinkgeber 12V 3-polig, 3×21W + 3W, Pmax 100W

Häufige Fragen:

Ist der Blinkgeber für LED-Blinker geeignet?

Nein. Dieser Blinkgeber ist für Glühlampen-Blinker ausgelegt. Für LED-Blinker wird normalerweise ein LED-Blinkrelais oder ein lastunabhängiger Blinkgeber benötigt.

Was bedeuten die Anschlüsse X, L und P?

X ist der 12V Eingang, L ist der Ausgang zum Blinkerschalter bzw. Blinkerkreis und P ist der Anschluss für die Kontrollleuchte.

Für welche Spannung ist das Blinkrelais geeignet?

Das Blinkrelais ist für 12V-Bordnetze geeignet. Für 24V-Fahrzeuge ist dieser Blinkgeber nicht passend.

Was bedeutet 3×21W + 3W?

Die Angabe beschreibt die vorgesehene Glühlampenlast: drei 21W-Blinklampen plus eine 3W-Kontrollleuchte, sofern die Fahrzeugschaltung dazu passt.

Worauf muss ich vor dem Kauf achten?

Wichtig sind Nennspannung, Kontaktbelegung, Anschlussart, Blinklast und Bauform. Diese Daten sollten mit dem vorhandenen Altteil oder dem Schaltplan des Fahrzeugs verglichen werden.
