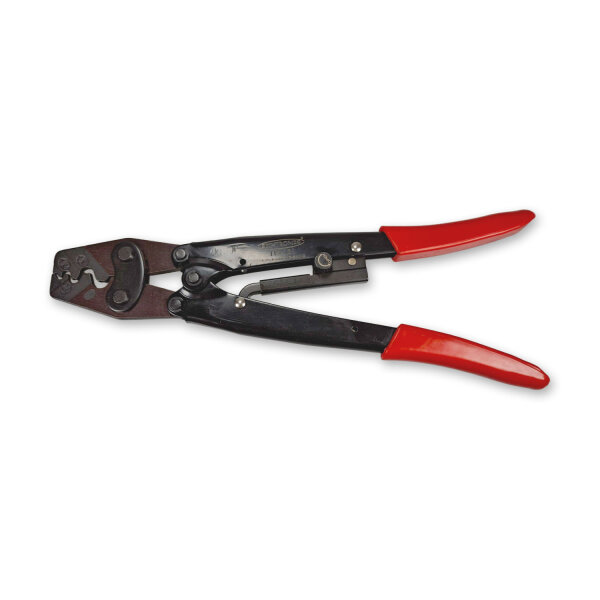

Crimpzange 1,5-16 mm² für unisolierte Kabelschuhe Ring Gabel 270mm

Crimpzange 1,5-16 mm² für unisolierte Kabelschuhe Ring Gabel 270mm

Artikelnummer: 02604
GTIN: 0676424570506
HAN: CP-NI-16
Kategorie: Crimp- & Kabelwerkzeug
Hersteller: Impulse Innovation

32,99 €

inkl. 19% USt. , zzgl.

Knapper Lagerbestand
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

Mit dieser Crimpzange für Kabelschuhe von 1,5 bis 16 mm² verpressen Sie passende unisolierte Ringkabelschuhe, Gabelkabelschuhe und Batteriekabelschuhe mit elektrischen Leitungen. Die Zange arbeitet mit Punktpressung und besitzt mehrere gekennzeichnete Pressprofile für unterschiedliche Anschlussgrößen. Die Hebelmechanik unterstützt die Kraftübertragung beim manuellen Verpressen.

Quetschzange für unisolierte Ring- und Gabelkabelschuhe

Die Kabelschuhzange ist für unisolierte Kabelschuhe mit geschlossener Crimphülse vorgesehen, deren Bauform und Querschnitt zum jeweiligen Pressprofil passen. Dazu gehören Ringkabelschuhe für Schraubanschlüsse und Gabelkabelschuhe für geeignete Klemmstellen. Auch passende Rohr- und Batteriekabelschuhe können verarbeitet werden, wenn sie für diese Pressform geeignet sind.

Typische Einsatzbereiche sind die Fahrzeugelektrik, Car-HiFi-Verkabelung, Wohnmobil- und Camperausbauten sowie die Konfektionierung von Anschlussleitungen in Werkstatt und Hobby. Entscheidend ist die Abstimmung von Leiterquerschnitt, Kabelschuh und Pressprofil.

Punktpressung für die Verbindung von Leitung und Kabelschuh

Bei der Punktpressung wird die Crimphülse gezielt eingedrückt und mit dem darin eingeführten Leiter verpresst. Die Pressung erfolgt am Hülsenbereich des Kabelschuhs. Ringöse und Gabel bleiben für die spätere Befestigung am Anschluss frei.

Die gekennzeichneten Pressbereiche erleichtern die Auswahl des passenden Profils. Beachten Sie dabei die Verarbeitungsvorgaben des verwendeten Kabelschuhs. Bei Hülsen mit Naht ist außerdem die richtige Ausrichtung im Werkzeug wichtig.

270 mm Länge mit Hebelmechanik

Die ca. 270 mm lange Crimpzange besitzt eine gelenkige Hebelmechanik und rot ummantelte Griffe. Sie wird von Hand betätigt und benötigt weder Stromversorgung noch Hydraulikaggregat. Mit einem Gewicht von ca. 550 g lässt sie sich im Werkzeugkoffer für Montage- und Reparaturarbeiten mitführen.

Technische Daten

Produkttyp: Crimpzange, Quetschzange, Kabelschuhzange, Presszange
Verarbeitungsbereich: 1,5–16 mm²
Geeignete Verbinder: unisolierte Kabelschuhe mit geschlossener Crimphülse und passender Pressfreigabe
Anschlussformen: Ring- und Gabelkabelschuhe sowie geeignete Rohr- und Batteriekabelschuhe
Pressform: Punktpressung
Pressprofile: mehrere gekennzeichnete Größen
Betätigung: manuell, mit Hebelmechanik
Gesamtlänge: ca. 270 mm
Gewicht: ca. 550 g
Griffe: rot ummantelt

Anwendung und Verarbeitung

Die Leitung spannungsfrei schalten und einen zum Leiterquerschnitt passenden Kabelschuh auswählen.
Die Leitung entsprechend der Hülsenlänge abisolieren, ohne die einzelnen Leiterdrähte zu beschädigen.
Den Leiter vollständig in die Crimphülse einführen.
Den Kabelschuh im passenden Pressprofil positionieren und die vorgesehene Pressrichtung beachten.
Die Hülse durch Betätigen der Zange verpressen und die Verbindung auf festen Sitz sowie sichtbare Beschädigungen prüfen.
Den Anschluss bei Bedarf mit einer geeigneten Abdeckung oder einem passenden Schrumpfschlauch isolieren.

Verwenden Sie die Zange ausschließlich an spannungsfreien Leitungen. Für vorisolierte Kabelschuhe, offene Crimpkontakte und Aderendhülsen sind jeweils passende Werkzeuge und Pressprofile erforderlich.

Lieferumfang

1 × Crimpzange für unisolierte Kabelschuhe, 1,5–16 mm²

Abgebildete Kabel und Kabelschuhe dienen als Anwendungsbeispiele und sind nicht enthalten.

Häufige Fragen zur Crimpzange

Welche Kabelschuhe kann ich mit der Zange verpressen?

Die Zange ist für passende unisolierte Ring- und Gabelkabelschuhe mit geschlossener Crimphülse im Bereich von 1,5 bis 16 mm² vorgesehen. Rohr- und Batteriekabelschuhe können ebenfalls verarbeitet werden, wenn ihre Abmessungen und die vorgeschriebene Pressform zum Werkzeug passen.

Ist die Crimpzange für Batteriekabel geeignet?

Ja, für geeignete Batteriekabelschuhe und Leitungsquerschnitte innerhalb des Bereichs von 1,5 bis 16 mm². Für größere Querschnitte wie 20, 25 oder 35 mm² wird eine entsprechend dimensionierte Kabelschuhpresse benötigt.

Kann ich damit isolierte Kabelschuhe oder Aderendhülsen crimpen?

Die Pressprofile sind für unisolierte Kabelschuhe ausgelegt. Für vorisolierte Kabelschuhe und Aderendhülsen verwenden Sie eine dafür vorgesehene Crimpzange mit passender Pressgeometrie.

Was bedeutet Punktpressung?

Bei dieser Pressform wird die Hülse des Kabelschuhs örtlich eingedrückt, um den eingeführten Leiter zu verpressen. Sie unterscheidet sich beispielsweise von einer Sechskantpressung. Welche Pressform zulässig ist, richtet sich nach dem verwendeten Kabelschuh.

Muss ich den Kabelschuh nach dem Crimpen zusätzlich löten?

Eine fachgerecht ausgeführte Crimpverbindung ist als eigenständige Verbindung vorgesehen. Zusätzliches Löten gehört nicht zum normalen Verarbeitungsschritt. Beachten Sie die Vorgaben des Kabelschuhherstellers.

Produkteigenschaft	Wert
Versandgewicht:	0,55 kg
Artikelgewicht:	0,55 kg
Inhalt:	1,00 Stück
