Ringkabelschuh 10mm² M6 unisoliert 8AWG DIN 46234 Kupfer verzinnt

Ringkabelschuh 10mm² M6 unisoliert 8AWG DIN 46234 Kupfer verzinnt

Artikelnummer: 00188
GTIN: 0685293953624
HAN: RKS-E-10-06
Kategorie: Kabelschuhe / Terminals
Hersteller: Impulse Innovation

0,45 €

0,45 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

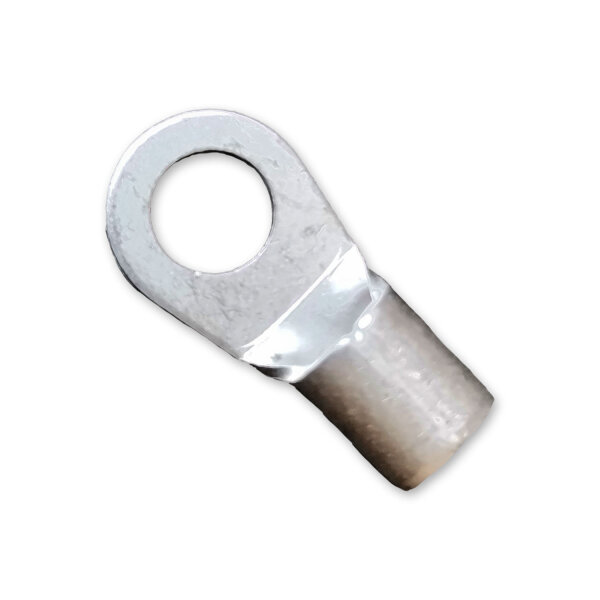

Ringkabelschuh 10 mm² M6 | unisolierter Crimp-Kabelschuh | Kupfer verzinnt | DIN 46234

Dieser Ringkabelschuh für 10-mm²-Kabel verbindet elektrische Leitungen dauerhaft mit M6-Schrauben und Anschlussbolzen. Der unisolierte Kabelschuh besteht aus verzinntem Kupfer und eignet sich für fachgerecht verpresste Anschlüsse in Fahrzeugen, Maschinen, Stromverteilungen und Batteriesystemen.

Typ: Ringkabelschuh, Kabelschuh, Crimp-Kabelschuh, Quetschkabelschuh, Kabelöse, Schraubanschluss-Kabelschuh
Ausführung: unisoliert
Leitungsquerschnitt: 10 mm²
Leitungsgröße: 8 AWG
Schraubengröße: M6 / #12
Ringbohrung: 6,4 mm
Anschlussart: Crimpverbindung
Material: Kupfer
Oberfläche: verzinnt
Naht: mit Silberlegierung hartgelötet
Betriebstemperatur: -50 °C bis +150 °C
Ausführung nach: DIN 46234

Abmessungen:

Gesamtlänge: 17 mm
Ringbreite: 11 mm
Ringbohrung: 6,4 mm
Länge der Crimphülse: 8 mm
Innendurchmesser der Crimphülse: 4,5 mm
Materialstärke: 1,1 mm

Eigenschaften:

Ringkabelschuh für 10 mm² beziehungsweise 8 AWG
Passend für M6-Schrauben und M6-Anschlussbolzen
Geschlossene Ringöse für eine formschlüssige Schraubverbindung
Verzinntes Kupfer für eine zuverlässige elektrische Kontaktierung
Hartgelötete Hülsennaht mit Silberlegierung
Unisolierte Ausführung zur anwendungsgerechten Weiterverarbeitung
Kompakte Bauform mit 17 mm Gesamtlänge
Dauerhafte Verbindung durch fachgerechtes Verpressen
Temperaturbeständig von -50 °C bis +150 °C
Abmessungen und Ausführung gemäß DIN 46234

Anwendungsbereiche:

Batteriekabel und Stromversorgungsleitungen
Fahrzeug- und Bordnetzelektrik
Caravan, Wohnmobil und Camper
Boots- und Marineelektrik
Landmaschinen und Nutzfahrzeuge
Schaltschränke und elektrische Verteilungen
Maschinen- und Anlagenbau
Solar-, Speicher- und Niedervoltanlagen
Werkstatt, Reparatur und Elektroinstallation

Beschreibung:

Der Ringkabelschuh 10 mm² M6 dient zum Anschluss elektrischer Leitungen an Schrauben, Anschlussklemmen und Gewindebolzen. Die geschlossene Ringöse wird vollständig über den M6-Anschluss geführt und anschließend verschraubt. Dadurch entsteht eine formschlüssige Verbindung, die sich nicht seitlich vom Anschluss lösen kann.

Der Kabelschuh besteht aus verzinntem Kupfer und wird nach DIN 46234 gefertigt. Die verzinnte Oberfläche schützt das Kontaktmaterial und ermöglicht eine dauerhaft zuverlässige Kontaktierung. Die Naht der geformten Crimphülse ist mit einer Silberlegierung hartgelötet.

Mit einer Gesamtlänge von 17 mm ist der 10-mm²-Kabelschuh kompakt aufgebaut. Er eignet sich deshalb auch für Verteiler, Anschlussklemmen und Einbaubereiche mit begrenztem Platzangebot. Für eine belastbare Verbindung muss der Kabelschuh mit einer geeigneten Crimpzange und einem zum Querschnitt passenden Einsatz verpresst werden.

Der Ringkabelschuh wird unisoliert geliefert. Dadurch kann die Verbindung nach dem Crimpen passend zur jeweiligen Einbausituation mit Schrumpfschlauch, Kabelschutz oder einer anderen geeigneten Isolierung versehen werden.

Montagehinweise:

Spannungsversorgung vor Beginn der Arbeiten vollständig abschalten
Leitung passend zur Länge der Crimphülse abisolieren
Einzelne Litzen beim Abisolieren nicht beschädigen oder abtrennen
Abisoliertes Leitungsende vollständig in die Crimphülse einführen
Mit einer geeigneten Crimpzange für unisolierte 10-mm²-Kabelschuhe verpressen
Zum Kabelschuh und Leiterquerschnitt passenden Crimpeinsatz verwenden
Crimpverbindung anschließend durch eine Zugprobe kontrollieren
Verbindung bei Bedarf mit Schrumpfschlauch oder einer anderen geeigneten Isolierung schützen
M6-Schraube durch die Ringbohrung führen
Ringkabelschuh plan auf einer sauberen Kontaktfläche positionieren
Schraubverbindung mit dem für den Anschluss vorgesehenen Drehmoment befestigen

Sicherheits- und Warnhinweise:

Elektrische Arbeiten dürfen nur von Personen mit den erforderlichen Fachkenntnissen durchgeführt werden
Vor der Montage muss die Anlage vollständig spannungsfrei sein
Der Kabelschuh ist unisoliert und bietet keinen eigenständigen Berührungs- oder Kurzschlussschutz
Eine fehlerhafte Verpressung kann zu erhöhtem Übergangswiderstand, Erwärmung und Ausfall der Verbindung führen
Nur Crimpwerkzeuge verwenden, die für Bauform und Leiterquerschnitt geeignet sind
Ringbohrung, Schraubendurchmesser und Auflagefläche müssen zueinander passen
Beschädigte, gelockerte, korrodierte oder sichtbar überhitzte Kabelschuhe nicht weiterverwenden
Die zulässige Strombelastung richtet sich nach Kabel, Verlegeart, Anschlussstelle, Umgebungstemperatur und Absicherung des Gesamtsystems
Der Betriebstemperaturbereich von -50 °C bis +150 °C darf nicht überschritten werden

Lieferumfang:

1× Ringkabelschuh 10 mm² / 8 AWG mit M6-Ringbohrung

Häufige Fragen zum Ringkabelschuh:

Für welchen Kabelquerschnitt ist der Ringkabelschuh vorgesehen?

Der Kabelschuh ist für Leitungen mit einem Querschnitt von 10 mm² beziehungsweise der Größe 8 AWG ausgelegt.

Passt der Ringkabelschuh auf eine M6-Schraube?

Ja. Die Ringbohrung hat einen Durchmesser von 6,4 mm und ist für M6-Schrauben und M6-Anschlussbolzen vorgesehen.

Ist der Ringkabelschuh isoliert?

Nein. Der Ringkabelschuh wird unisoliert geliefert. Falls die Einbausituation einen Berührungs-, Kurzschluss-, Feuchtigkeits- oder Knickschutz erfordert, muss die Verbindung nach dem Crimpen entsprechend geschützt werden.

Wie wird der Ringkabelschuh befestigt?

Die abisolierte Leitung wird vollständig in die Crimphülse eingeführt und mit einem geeigneten Crimpwerkzeug verpresst. Anschließend wird die Ringöse über den M6-Anschluss geführt und verschraubt.

Welche Crimpzange wird benötigt?

Benötigt wird eine Crimpzange für unisolierte Kabelschuhe mit 10 mm². Der verwendete Einsatz muss zur Bauform des Kabelschuhs und zum tatsächlichen Leiterquerschnitt passen.

Was ist der Unterschied zwischen Ringkabelschuh und Gabelkabelschuh?

Ein Ringkabelschuh umschließt den Anschlussbolzen vollständig. Für die Montage muss die Schraube daher entfernt werden. Ein Gabelkabelschuh kann dagegen seitlich unter eine lediglich gelöste Schraube geschoben werden.

Was unterscheidet diesen Kabelschuh von einem Rohrkabelschuh?

Dieser Ringkabelschuh besitzt eine aus Kupferblech geformte und hartgelötete Crimphülse nach DIN 46234. Ein Rohrkabelschuh wird aus einem Kupferrohr hergestellt und besitzt eine andere Hülsenkonstruktion.

Wie hoch darf der Ringkabelschuh belastet werden?

Eine pauschale Stromangabe ist nicht möglich. Die zulässige Belastung hängt vom verwendeten Kabel, der Verlegeart, der Anschlussstelle, der Umgebungstemperatur und der Absicherung des Stromkreises ab.
