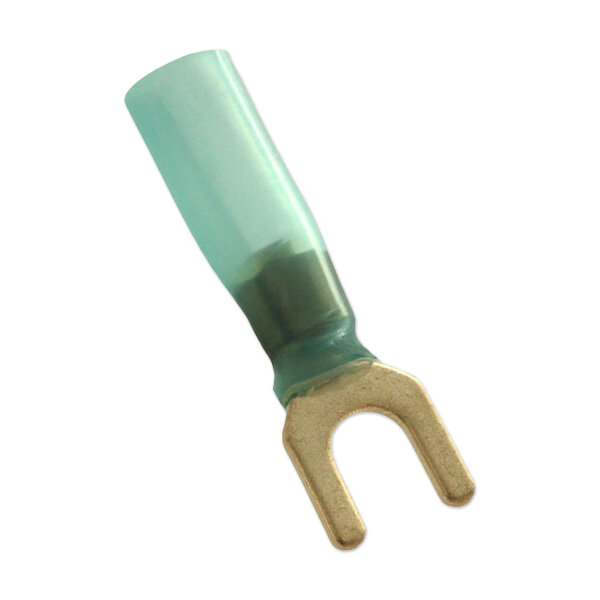

Gabelkabelschuh 1,5-2,5mm² M5 Schrumpfisolierung Crimp Kabelschuh Blau

Gabelkabelschuh 1,5-2,5mm² M5 Schrumpfisolierung Crimp Kabelschuh Blau

Artikelnummer: 02296
GTIN: 0725844101910
HAN: GKS-S-1525-5
Kategorie: Kabelschuhe / Terminals
Hersteller: Impulse Innovation

0,19 €

0,19 € pro 1 Stück

inkl. 19% USt. , zzgl.

Sofort verfügbar
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

Gabelkabelschuh 1,5-2,5 mm² M5 | mit Schrumpfisolierung | Blau

Der Gabelkabelschuh für 1,5-2,5 mm² Leitungen ermöglicht eine zuverlässige Crimpverbindung an M5-Schrauben und Schraubklemmen. Seine Schrumpfisolierung wird nach dem Verpressen erwärmt und legt sich eng um die Leitung. Dadurch werden Anschlussbereich und Kabelübergang zusätzlich geschützt und stabilisiert.

Typ: Gabelkabelschuh, Gabelschuh, Crimp-Kabelschuh, Schraubanschluss-Kabelschuh
Ausführung: isoliert, mit Schrumpfisolierung
Leitungsquerschnitt: 1,5-2,5 mm²
Schraubengröße: M5
Gabelöffnung: 5,2 mm
Anschlussart: Crimpverbindung
Isolationsfarbe: Blau
Gesamtlänge: 30 mm
Gabelbreite: 9,5 mm
Innendurchmesser der Anschlusshülse: 2,2 mm
Betriebstemperatur: +10 °C bis +105 °C
Schrumpftemperatur: ca. 150 °C

Eigenschaften:

Gabelkabelschuh für 1,5-2,5 mm² Kabel
Passend für M5-Schrauben und entsprechende Schraubklemmen
Offene Gabelform für die Montage ohne vollständiges Herausdrehen der Schraube
Schrumpfisolierung zum zusätzlichen Schutz und zur Stabilisierung des Leitungsübergangs
Blaue Farbkennzeichnung zur schnellen Zuordnung des vorgesehenen Querschnittsbereichs
Dauerhafte Verbindung durch fachgerechtes Verpressen und anschließendes Schrumpfen der Isolierung
Für elektrische Installationen mit Schraubanschlüssen und begrenztem Montageplatz geeignet

Anwendungsbereiche:

Fahrzeug- und Bordnetzelektrik
Caravan, Wohnmobil und Boot
Schaltschränke und elektrische Verteilungen
Maschinen- und Anlagenbau
Landmaschinen und Gartengeräte
Steuerleitungen, Verbraucheranschlüsse und Nachrüstungen
Werkstatt, Reparatur und Elektroinstallation

Beschreibung:

Dieser isolierte Gabelkabelschuh mit Schrumpfisolierung ist für Leitungen mit einem Querschnitt von 1,5 bis 2,5 mm² vorgesehen. Die 5,2 mm breite Gabelöffnung passt zu M5-Schraubanschlüssen.

Durch die offene Gabelform kann der Kabelschuh seitlich unter eine gelöste Schraube geschoben werden. Die Schraube muss dafür nicht vollständig aus der Klemme entfernt werden. Das erleichtert Montage, Austausch und Wartung an Anschlussklemmen, Stromverteilern und elektrischen Geräten.

Nach dem Crimpen wird die blaue Schrumpfisolierung gleichmäßig erwärmt. Sie zieht sich um den Anschlussbereich zusammen und stabilisiert den Übergang zwischen Leitung und Kabelschuh. Für eine belastbare Verbindung müssen Kabelquerschnitt, Crimpeinsatz und Kabelschuh zueinander passen.

Montagehinweise:

Spannungsversorgung vor Beginn der Arbeiten vollständig abschalten
Leitung mit einem Querschnitt von 1,5-2,5 mm² passend abisolieren
Einzelne Litzen beim Abisolieren nicht beschädigen oder abtrennen
Abisoliertes Leitungsende vollständig in die Anschlusshülse einführen
Kabelschuh mit einer geeigneten Crimpzange fachgerecht verpressen
Crimpverbindung anschließend durch eine Zugprobe kontrollieren
Schrumpfisolierung mit einem Heißluftgerät gleichmäßig auf rund 150 °C erwärmen
Isolierung nicht mit offener Flamme schrumpfen oder überhitzen
Gabel vollständig unter der M5-Schraube positionieren und sicher befestigen

Sicherheits- und Warnhinweise:

Elektrische Arbeiten dürfen nur von Personen mit den erforderlichen Fachkenntnissen durchgeführt werden
Eine fehlerhafte Verpressung kann zu erhöhtem Übergangswiderstand, Erwärmung und Ausfall der Verbindung führen
Nur Leitungen und Crimpwerkzeuge verwenden, die für den angegebenen Querschnitt geeignet sind
Beim Schrumpfen ausreichenden Abstand zwischen Heißluftgerät, Leitung und umliegenden Bauteilen einhalten
Beschädigte, gelockerte oder sichtbar überhitzte Kabelschuhe nicht weiterverwenden
Die zulässige Strombelastung richtet sich nach Leitung, Verlegeart, Anschlussstelle, Umgebungstemperatur und Gesamtsystem
Der angegebene Betriebstemperaturbereich darf nicht überschritten werden

Lieferumfang:

1× Gabelkabelschuh mit Schrumpfisolierung, 1,5-2,5 mm², M5, Blau

Häufige Fragen zum Gabelkabelschuh:

Für welchen Kabelquerschnitt ist der Gabelkabelschuh geeignet?

Der Kabelschuh ist für Leitungen mit einem Querschnitt von 1,5 bis 2,5 mm² vorgesehen.

Für welche Schraubengröße passt der Gabelschuh?

Die Gabelöffnung misst 5,2 mm und ist damit für M5-Schrauben und entsprechende Schraubanschlüsse geeignet.

Welche Aufgabe hat die Schrumpfisolierung?

Die Schrumpfisolierung zieht sich beim Erwärmen eng um den Anschlussbereich. Sie schützt und stabilisiert den Übergang zwischen Leitung und Kabelschuh. Eine vollständig wasserdichte Verbindung kann ohne zusätzliche Angaben zur Ausführung jedoch nicht vorausgesetzt werden.

Wie wird der Gabelkabelschuh montiert?

Die abisolierte Leitung wird vollständig in die Hülse eingeführt und mit einer passenden Crimpzange verpresst. Anschließend wird die Schrumpfisolierung gleichmäßig mit Heißluft erwärmt.

Kann die Schrumpfisolierung mit einem Feuerzeug erwärmt werden?

Davon ist abzuraten. Eine offene Flamme kann Isolierung, Leitung und Kabelschuh beschädigen. Für eine gleichmäßige Erwärmung sollte ein regelbares Heißluftgerät verwendet werden.

Was ist der Unterschied zwischen Gabelkabelschuh und Ringkabelschuh?

Ein Gabelkabelschuh kann seitlich unter eine gelöste Schraube geschoben werden. Bei einem Ringkabelschuh muss die Schraube vollständig entfernt werden. Dafür umschließt der Ringkabelschuh den Schraubbolzen vollständig.

Wie hoch darf der Gabelkabelschuh elektrisch belastet werden?

Eine pauschale Stromangabe ist nicht möglich. Die zulässige Belastung hängt vom Kabel, der Verlegeart, der Anschlussstelle, der Umgebungstemperatur und der Absicherung des Stromkreises ab.
