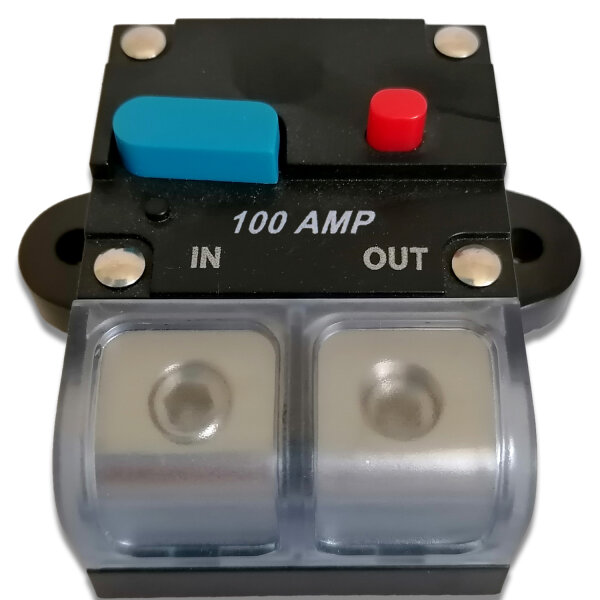

Sicherungsautomat 100A 12/24V DC | rückstellbar | manuell abschaltbar

Sicherungsautomat 100A 12/24V DC | rückstellbar | manuell abschaltbar

Artikelnummer: 00024-100
GTIN: 0676424570094
HAN: FA-PRO-100
Kategorie: Sicherungen
Hersteller: Impulse Innovation

28,99 €

28,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

Knapper Lagerbestand
Lieferzeit: 1 - 2 Werktage (DE - Ausland abweichend)

Stück

Beschreibung
Bewertungen

Sicherungsautomat 100 A | 12 V / 24 V DC | rückstellbare Sicherung mit Abschaltfunktion

Der Sicherungsautomat mit 100 A schützt elektrische Leitungen in 12-V- und 24-V-Gleichstromsystemen vor unzulässig hohen Strömen. Nach einer Auslösung kann der DC-Schutzschalter manuell zurückgestellt und erneut verwendet werden. Über den roten Druckknopf lässt sich der angeschlossene Stromkreis außerdem bewusst unterbrechen.

Die Kabel werden direkt in den beiden Schraubklemmen befestigt. Herausnehmbare Reduzierhülsen ermöglichen die Anpassung der Anschlussöffnungen an unterschiedliche Leiterdurchmesser. Der rückstellbare 100-A-Circuit-Breaker eignet sich unter anderem für Car-HiFi, Camper, Wohnmobile, Zweitbatteriesysteme, Boote, Wechselrichter, Ladebooster und DC-Verteilungen.

Typ: Sicherungsautomat, DC-Schutzschalter, Circuit Breaker, Überstromschutzschalter, rückstellbare Sicherung
Nennstrom: 100 A
Nennspannung: 12 bis 24 V DC
Auslösung: bei unzulässig hohem Strom sowie manuell über Druckknopf
Rückstellung: manuell über blauen Rückstellhebel
Anzahl der Anschlüsse: 2
Anschlusskennzeichnung: IN und OUT
Anschlussart: direkte Kabelklemmung mit Innensechskant-Klemmschrauben
Anschlussöffnung mit Reduzierhülse: ca. 9 mm Durchmesser
Maximal aufnehmbarer Leiterquerschnitt mit Reduzierhülse: ca. 25 mm²
Anschlussöffnung ohne Reduzierhülse: ca. 13 mm Durchmesser
Maximal aufnehmbarer Leiterquerschnitt ohne Reduzierhülse: ca. 50 mm²
Reduzierhülsen: herausnehmbar
Schutzabdeckung: transparent und aufklappbar
Montage: Aufbaumontage über seitliche Befestigungsöffnungen
Abmessungen: ca. 52 × 70 × 42 mm
Farbe: Schwarz mit blauem Rückstellhebel und rotem Auslöseknopf

Eigenschaften:

Rückstellbarer 100-A-Sicherungsautomat für leistungsstarke 12-V- und 24-V-Stromkreise
Wiederverwendbar nach einer Auslösung, daher kein Austausch einer Schmelzsicherung erforderlich
Manuelle Abschaltung des Stromkreises über den roten Druckknopf
Wiedereinschaltung per Hebel nach Prüfung und Behebung der Auslöseursache
Direkte Kabelklemmung ohne Ringkabelschuhe
Herausnehmbare Reduzierhülsen für unterschiedliche Leiterdurchmesser
Mechanische Kabelaufnahme bis ca. 25 oder 50 mm², abhängig von Reduzierhülse und tatsächlichem Leiterdurchmesser
IN- und OUT-Kennzeichnung zur Zuordnung von Eingang und Ausgang
Transparente Abdeckung als zusätzlicher Berührungsschutz über Anschlüssen und Bedienelementen
Kompaktes Aufbaugehäuse zur festen Montage in Fahrzeugen und mobilen Stromversorgungssystemen

Anwendungsbereiche:

Car-HiFi: Absicherung von Stromleitungen für Endstufen und Verstärker
Camper und Wohnmobile: Schutz von Versorgungsleitungen und leistungsstarken DC-Stromkreisen
Zweitbatteriesysteme: Leitungsabsicherung zwischen Batterie, Ladegerät und Verbraucher
Wechselrichter: Absicherung der DC-Eingangsleitung bei passender Stromaufnahme
Ladebooster: Schutz der Anschlussleitung entsprechend dem erforderlichen Sicherungswert
Solar- und Offgrid-Systeme: Überstromschutz in 12-V- und 24-V-Batterieanlagen
Boote und Marine: geschützte Installation in trockenen Bereichen des Bordnetzes
Nutzfahrzeuge und Arbeitsmaschinen: Absicherung leistungsstarker elektrischer Stromkreise
DC-Verteilungen: Schutz von Batterieleitungen und abgehenden Unterverteilungen

Beschreibung:

Der Sicherungsautomat mit 100 A wird in die Plusleitung eines 12-V- oder 24-V-DC-Stromkreises eingebaut. Seine wichtigste Aufgabe ist der Schutz der angeschlossenen Leitung vor einer unzulässig hohen Strombelastung. Der Sicherungswert muss deshalb immer zur zulässigen Strombelastbarkeit des verwendeten Kabels passen.

Nach einer Auslösung bleibt der Stromkreis unterbrochen. Bevor der Sicherungsautomat wieder eingeschaltet wird, muss die Ursache geprüft und behoben werden. Anschließend lässt sich der Stromkreis über den blauen Rückstellhebel erneut schließen. Eine neue Schmelzsicherung wird nicht benötigt.

Mit dem roten Druckknopf kann der Sicherungsautomat gezielt ausgelöst werden. Dadurch lässt sich der angeschlossene Stromkreis beispielsweise für Wartungs- oder Montagearbeiten unterbrechen. Diese Funktion ersetzt keinen vorgeschriebenen Batteriehauptschalter, Lasttrennschalter oder geprüften Not-Aus-Schalter.

Die Leitungen werden direkt in die mit IN und OUT gekennzeichneten Anschlussöffnungen eingeführt und mit Innensechskant-Klemmschrauben befestigt. Die herausnehmbaren Reduzierhülsen ermöglichen die Anpassung der Kabelaufnahme an unterschiedliche Leiterdurchmesser.

Kabelanschluss und maximal passende Querschnitte:

Mit Reduzierhülse: ca. 9 mm Anschlussöffnung, mechanisch passend für Leiter bis ca. 25 mm²
Ohne Reduzierhülse: ca. 13 mm Anschlussöffnung, mechanisch passend für Leiter bis ca. 50 mm²
Feindrähtige Leitungen: mit geeigneten, fachgerecht vercrimpten Aderendhülsen oder Crimphülsen anschließen
Nicht verzinnen: Lötzinn kann unter dem dauerhaften Klemmdruck nachgeben und die Verbindung lockern

Die genannten Querschnitte beschreiben ausschließlich die mechanische Aufnahmekapazität der Anschlussöffnungen. Sie stellen keine Empfehlung für die elektrische Dimensionierung dar. Je nach Leiteraufbau und Außendurchmesser der verwendeten Aderendhülse kann der tatsächlich passende Maximalquerschnitt geringer ausfallen.

Der verwendete Kabelquerschnitt muss für den Sicherungswert von 100 A ausreichend dimensioniert sein. Zusätzlich müssen Leitungslänge, Leitermaterial, Verlegeart, Umgebungstemperatur und zulässiger Spannungsabfall berücksichtigt werden. Der Sicherungswert darf die zulässige Strombelastbarkeit der angeschlossenen Leitung nicht überschreiten.

Verwendungshinweise:

Den Sicherungsautomaten in der Plusleitung und möglichst nahe an der stromliefernden Batterie montieren
Die von der Batterie kommende Leitung am Anschluss IN anschließen
Die zum Verbraucher oder zur Verteilung führende Leitung am Anschluss OUT anschließen
Vor Montage oder Anschluss die Spannungsversorgung vollständig trennen
Den Kabelquerschnitt passend zum Sicherungswert von 100 A und zu den Einbaubedingungen dimensionieren
Je nach Leiterdurchmesser die Reduzierhülsen einsetzen oder herausnehmen
Feindrähtige Kabel mit passenden Aderendhülsen oder Crimphülsen versehen und fachgerecht vercrimpen
Vor dem Anschluss prüfen, ob Leiter und Hülse vollständig in die Kabelaufnahme passen
Die Leitung sauber abisolieren, ohne Litzen zu beschädigen oder abzutrennen
Darauf achten, dass keine blanken Einzellitzen aus dem Anschluss herausragen
Klemmschrauben gleichmäßig mit einem geeigneten Innensechskantschlüssel festziehen
Kabel unmittelbar vor und hinter dem Sicherungsautomaten gegen Zug und Vibration sichern
Anschlüsse regelmäßig auf festen Sitz, Korrosion und ungewöhnliche Erwärmung kontrollieren
Nach einer Auslösung zuerst die Ursache feststellen und beheben, anschließend den Sicherungsautomaten zurückstellen

Sicherheits- und Warnhinweise:

Nur in 12-V- oder 24-V-Gleichstromsystemen verwenden
Nicht für 230 V AC oder andere Netzspannungen geeignet
Die Sicherung schützt in erster Linie die Leitung und muss auf deren zulässige Strombelastbarkeit abgestimmt werden
Der Sicherungswert von 100 A darf nicht höher als die zulässige Strombelastbarkeit der angeschlossenen Leitung sein
Die mechanisch passende Kabelgröße ist nicht automatisch elektrisch ausreichend
Die Eignung für Verbraucher mit hohen Einschaltströmen vor dem Einbau prüfen
Leiterenden nicht verzinnen und keine ungeschützten Einzellitzen einklemmen
Die transparente Abdeckung stellt keine wasserdichte Gehäuseabdichtung dar
Nur trocken, geschützt und mit ausreichendem Abstand zu brennbaren Materialien montieren
Beschädigte, überhitzte oder unzuverlässig auslösende Sicherungsautomaten sofort austauschen
Einbau und Anschluss nur durch Personen mit geeigneten elektrotechnischen Kenntnissen durchführen

Lieferumfang:

1 × Sicherungsautomat 100 A für 12 V / 24 V DC
2 × herausnehmbare Reduzierhülse
1 × transparente Schutzabdeckung

Häufig gestellte Fragen:

Welcher Kabelquerschnitt passt maximal in den Sicherungsautomaten?

Mit eingesetzten Reduzierhülsen können mechanisch Leiter bis ca. 25 mm² aufgenommen werden. Ohne Reduzierhülsen passen abhängig vom tatsächlichen Leiterdurchmesser bis ca. 50 mm² in die Anschlussöffnungen. Bei Verwendung von Aderendhülsen kann der maximal passende Querschnitt aufgrund des größeren Außendurchmessers geringer ausfallen.

Sind 25 mm² oder 50 mm² automatisch für eine Absicherung mit 100 A geeignet?

Nein. Die Angaben beschreiben nur, welche Leiter mechanisch in die Anschlussöffnungen passen können. Ob ein Kabel für 100 A geeignet ist, hängt unter anderem von Leitermaterial, Leitungslänge, Verlegeart, Umgebungstemperatur und zulässigem Spannungsabfall ab. Der Sicherungswert darf die zulässige Strombelastbarkeit der Leitung nicht überschreiten.

Sollten bei feindrähtigen Batteriekabeln Aderendhülsen verwendet werden?

Ja, feindrähtige Leitungen sollten mit geeigneten, zum Leiter und Klemmanschluss passenden Aderendhülsen oder Crimphülsen angeschlossen werden. Die Hülse muss mit einem geeigneten Crimpwerkzeug fachgerecht verpresst werden und vollständig in die Anschlussöffnung passen.

Dürfen die Kabelenden verzinnt werden?

Nein. Verzinnte Leiterenden sind für Schraubklemmverbindungen nicht geeignet, weil das Lötzinn unter dauerhaftem Klemmdruck nachgeben kann. Dadurch kann sich die Verbindung lockern, erwärmen und beschädigt werden.

Stellt sich der Sicherungsautomat automatisch zurück?

Nein. Nach einer Auslösung muss zunächst die Ursache geprüft und behoben werden. Anschließend wird der Sicherungsautomat manuell über den blauen Hebel wieder eingeschaltet.

Kann der Sicherungsautomat manuell abgeschaltet werden?

Ja. Über den roten Druckknopf lässt sich der Stromkreis gezielt unterbrechen. Diese Funktion kann für Wartungsarbeiten genutzt werden, ersetzt jedoch keinen vorgeschriebenen Batteriehauptschalter, Lasttrennschalter oder geprüften Not-Aus-Schalter.

Ist der Sicherungsautomat für Car-HiFi geeignet?

Der Sicherungsautomat kann zur Absicherung einer Car-HiFi-Stromleitung verwendet werden, wenn Sicherungswert, Kabelquerschnitt, Leitungslänge und tatsächliche Stromaufnahme aufeinander abgestimmt sind. Die Montage sollte möglichst nahe an der stromliefernden Batterie erfolgen.

Kann der Sicherungsautomat für Wechselrichter oder Ladebooster verwendet werden?

Ja, sofern der erforderliche Sicherungswert des angeschlossenen Geräts und die zulässige Strombelastbarkeit der Leitung zur 100-A-Ausführung passen. Mögliche Einschalt- und Spitzenströme müssen bei der Auswahl berücksichtigt werden.

Welche Leistung entsprechen 100 A bei 12 V oder 24 V?

Rechnerisch entsprechen 100 A bei 12 V etwa 1.200 W und bei 24 V etwa 2.400 W. Das sind theoretische elektrische Leistungen. Spannungsabfall, Wirkungsgrad, Einschaltstrom und notwendige Reserven müssen zusätzlich berücksichtigt werden.

Wo sollte der Sicherungsautomat montiert werden?

Der Einbau erfolgt in der Plusleitung und möglichst nahe an der stromliefernden Batterie. Der Montageort muss trocken, geschützt, gut zugänglich und für regelmäßige Sichtkontrollen erreichbar sein.

Was ist der Unterschied zu einer Schmelzsicherung?

Eine Schmelzsicherung muss nach dem Auslösen ersetzt werden. Dieser Sicherungsautomat kann nach Prüfung und Behebung der Fehlerursache zurückgestellt und erneut verwendet werden. Wiederholte Auslösungen dürfen nicht ohne Ursachenprüfung zurückgesetzt werden.

Produkteigenschaft	Wert
Nennspannung:	24V
Sicherungsformat:	Automatiksicherung
Farbe:	Schwarz
Stromart:	Gleichstrom (DC)
Nennstrom:	100A
Sicherungswert:	100A
Produktart:	Sicherung
Auslösestrom:	100A
Versandgewicht:	0,22 kg
Artikelgewicht:	0,22 kg
Inhalt:	1,00 Stück
